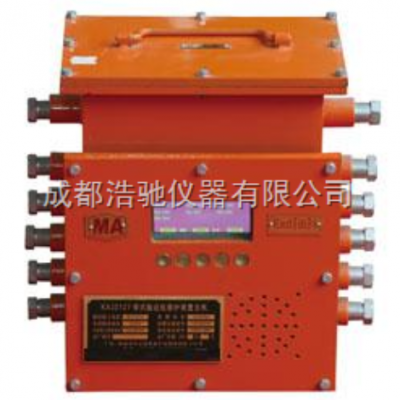

输送机保护装置

型号：KHP-127

仪器资料：

皮带机综保产品特点：

KHP-127矿用皮带运输机综合保护仪是根据煤炭部关于完善井下皮带运输机保护有关文件的要求而设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进，采用了高可靠的新型智能单片机，同时又听取了大量的用户反馈意见，使本产品智能性、可靠性、***性及操作方便性等与同类产品比较都有了大幅度的提高。

主机隔爆型式：矿用隔爆兼本质安全型。

各种传感器为矿用本质安全型，标志：ibI（150℃）。

产品名称：矿用皮带运输机综合保护装置

皮带运输机综合保护装置参数：

a、额定输入电压：AC127Ｖ或３６Ｖ；

b、电压允许波动：75%-110%；

c、本安输出zui高开路电压：ＤＣ１２Ｖ；

d、本安输出zui大短路电流：DC4mA；过流保护整定值1.2A；

e、本安输出外部允许分布电容：0.1PF/KM；

f、本安输出外部允许分布电感：1mh/KM；

g、防爆标志：Exdibl（150℃）；

h、继电器输出节点容量：AC36V/***；

i、速度、温度、烟雾传感器为有源器件，其额定电压为12V，静态电流小于180mA,zui大动作电流小于220mA；其余传感器为无源器件，其动作时电流不大于5mA（包括煤位、跑偏、急停、撕带传感器）；

j、集中控制信号小于12V，0.5mA；

k、扬声器工作电压：12V，电流30mA，输出功率小于2W；

l、各传感器连线不超过1000米，集控线不超过1000米，分布电容小于0.1PF，分布电感小于1mH；

m、组合参数：12V430mA。（烟雾传感器、速度传感器、温度传感器）；

n、本安电路zui大短路电流：4mA；

o、本产品外形尺寸：320×120×330；重量小于15KG；

p、集中控制台数：8台。
