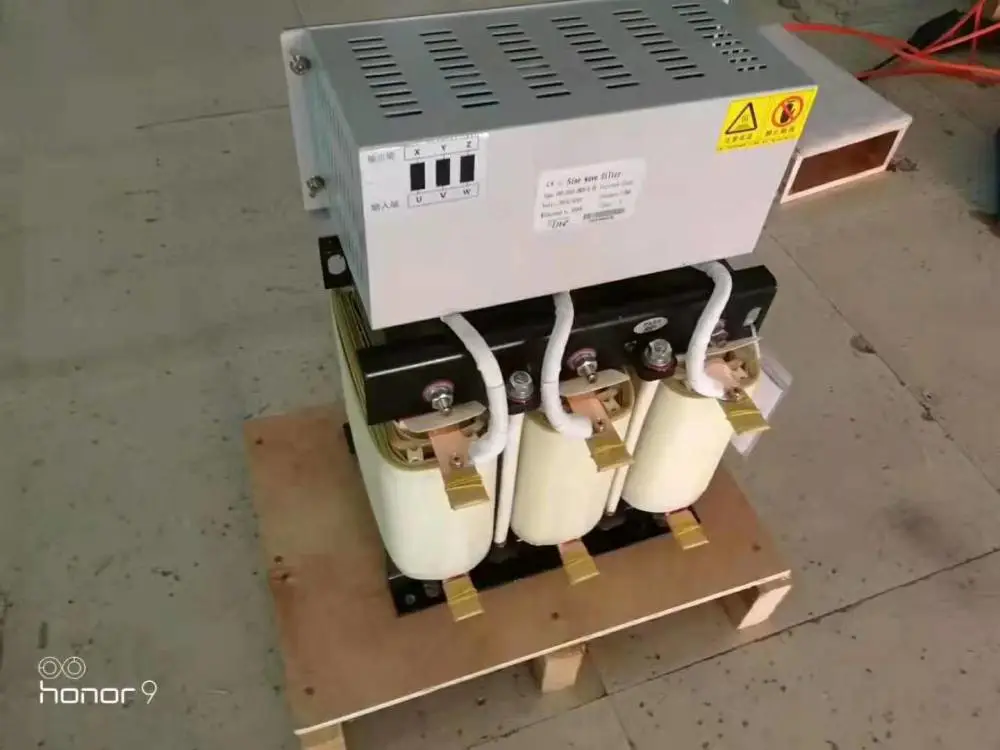

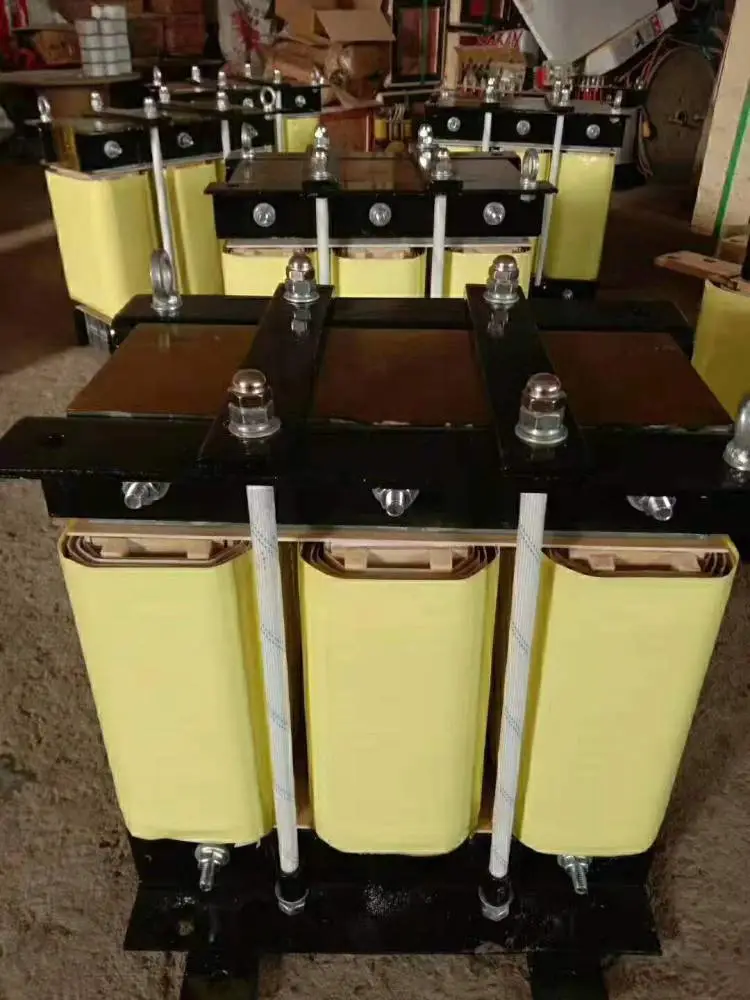

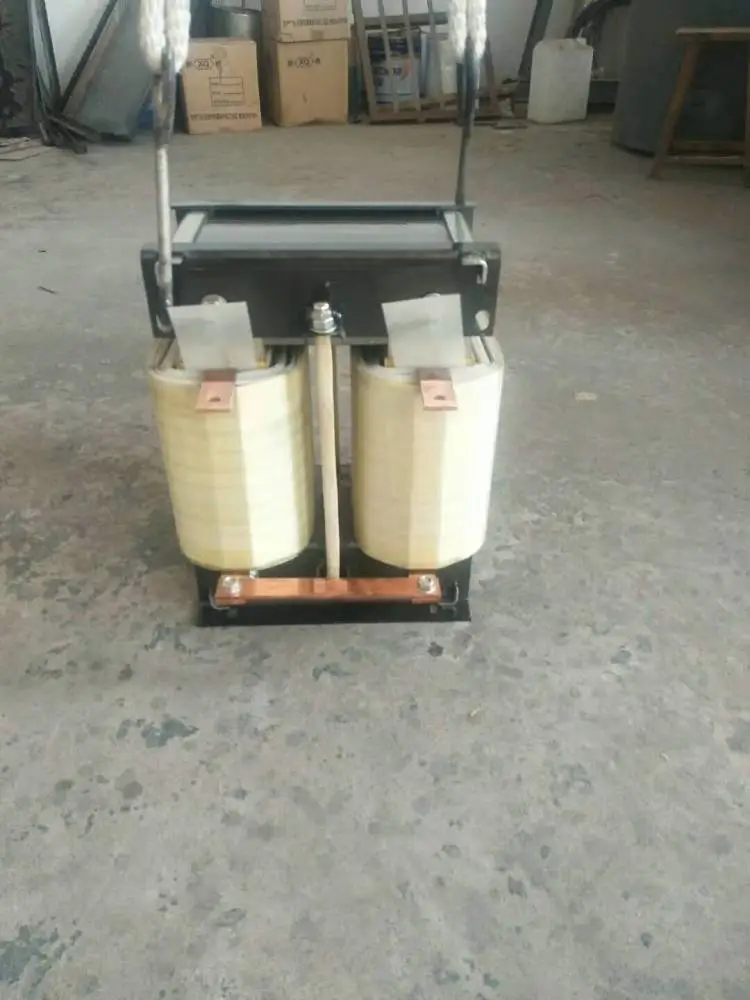

电抗器BKSC-90/10高压并联干式铁芯电抗器

干式铁芯串联电抗器BKSC-90/10、BKSC系列并联电抗器用于补偿远距离输电线路中消耗的无功功率，减少能源损失；限制系统过电压，并有助于***系统的稳定运行，并联电抗器是目前最经济高效的运行方式。

电抗器在高压配电系统的作用：电力系统中所采取的电抗器，常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。  串联电抗器

 BKSC（G）系列干式铁芯并联电抗器适用于35kV及以下电力系统和高铁供电系统中高压并联回路，通过主变向系统输送感性无功，用以补偿输电线路的容性电流，防止轻负荷线端电压升高，维持输电系统电压稳定性，提高电力系统功率因数和节约能源，该系列是节能环保产品。

产品特点

1. 电抗器应用计算机优化设计、可按照用户特殊要求快速准确设计理想的电气性能和结构参数。

2.  线圈采用高强度双玻璃薄膜线、优质绝缘材料（层间绝缘）绕制而成。

3. 电抗器线圈由环氧树脂真空浇注，并用***真空浇注系统设备，***绝缘性能优良，机械强度高的特点。

4. 铁芯选用优质硅钢片，加工时采用陶瓷硬合金刀具和纵横生产线设备，确保铁芯加工质量。

5. 铁芯采用高强度玻璃丝带包扎热固定和优质环氧树脂浇注工艺，其特点是降低电抗器的噪声。

6. 产品具有阻燃性、防潮湿、环保无污染、损耗小（与空心电抗器相比较）、噪声低、安装简便、电气性能好、运行可靠性高。

订货须知：

用户订货时必需以书面形式提出以下有关参数与技术要求：

1.系统额定电压；

2.电抗器容量；

3.电抗器端电压；

4.工频耐压等级

5.进出线方式（双面出线、单面出线）；

6.如有其他特殊要求应明确提出。

一、产品概述

       并联电抗器用于补偿线路的电容性充电电流，限制系统工频电压的升高和操作过电压，从而降低系统的绝缘水平，***线路的可靠运行。随着我国城市规模的不断扩大及城市电网的改造，架空线路输电逐渐被地下电缆输电所替代，使得输电网络的对地电容性充电电流急剧增大，为了降低系统工频电压的升高和系统绝缘水平，***系统的***运行和城市的电网供电质量，在高压及超高压、远距离输电系统中广泛应用的并联电抗器在城市配电电网中得到较普遍的应用。

二、 结构特点

      铁芯柱采用环氧树脂真空浇注，使铁饼间的气隙被环氧树脂封闭并在铁芯柱表面形成一层树脂层，有效减少铁芯饼之间的震动，从而降低噪音，同时增强了铁心与线圈间的绝缘强度。线圈为环氧树脂真空浇注线圈。线圈内外敷设环氧玻璃网格布增强，采用F级环氧浇注体系在真空状态下进行浇注。该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。铁芯端面采用优质硅钢片端面胶，使铁心柱与铁轭牢固地结合在一起，大大减小了运行时的噪音。
***的减振降噪结构系统，包括：上下夹件的***压紧，夹件和线圈之间设置弹性胶垫、夹件和底座之间设置弹性胶垫。

三、 性能参数

额定电压：3KV、6kV、10kV
额定频率：50Hz、60Hz
绝缘等级：F级
