| 产品特性:操作方便 | 材质:铸钢 | 品牌:京牌 |
| 连接形式:法兰 | 类型(通道位置):直通式 | 驱动方式:电动 |
| 介质温度:≤150℃ | 工作压差:无 | 型号:F943X-1C |
| 产品别名:电动盲板阀 | 适用范围:矿企业、市政、环保等行业的气体介质管理系统中 | 流动方向:双向 |
| 用途:切断 | 适用介质:液化气 | 压力环境:常压 |
| 规格:DN100-DN4500 | 是否跨境货源:否 |

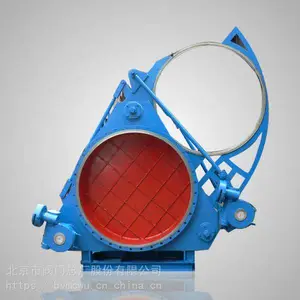

眼镜阀产品概述
眼镜阀与其他在管路中做切断的阀门设备比较,具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。
折叠编辑本段眼镜阀结构特点
盲板阀(眼镜阀)是一种手、电动或气、液动切断气体介质的闸板阀,一般分为电动盲板阀、液动盲板阀、封闭式插板阀、电动敞开式盲板。
结构:盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的电动推杆Ⅰ和夹紧、松开的电动推杆Ⅱ组成。
盲板阀特点原理:盲板阀共有三个驱动装置,其中有两个手动夹紧或松开装置,一个为使闸板开通或者关闭的电动装置,在开或关闸板中,首先松开两个手动装置,而后再启动电动装置,以达到闸板开或关的目的(特别注意:两个手动装置不松开,不得开启电动装置),闸板开或关完成后,再将两个手动装置夹紧,管道方能进行工作。
折叠编辑本段眼镜阀性能参数
公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
强度试验压力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
适用温度℃ | 丁腈橡胶 | 硅橡胶 | 氟橡胶 | |
<120℃ | <250℃ | <300℃ | ||
适用介质 | 煤气等 | |||
采用标准 | 连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准 | |||
主要零部件材料 | 阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶 | |||

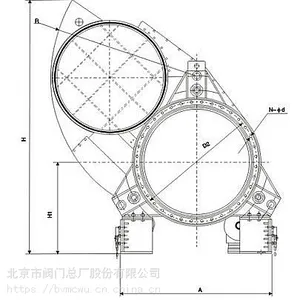

折叠编辑本段眼镜阀主要外形连接尺寸
DN | D | D1 | b | n-φd | 长系列 L |
200 | 320 | 280 | 14 | 8-φ18 | 500 |
250 | 375 | 335 | 14 | 12-φ18 | 500 |
300 | 440 | 395 | 16 | 12-φ22 | 500 |
350 | 490 | 445 | 16 | 12-φ22 | 500 |
400 | 540 | 495 | 16 | 16-φ22 | 600 |
450 | 595 | 550 | 20 | 16-φ22 | 600 |
500 | 645 | 600 | 20 | 20-φ22 | 600 |
600 | 755 | 705 | 20 | 20-φ26 | 600 |
700 | 860 | 810 | 20 | 24-φ26 | 600 |
800 | 975 | 920 | 22 | 24-φ30 | 600 |
900 | 1075 | 1020 | 22 | 24-φ30 | 630 |
1000 | 1175 | 1120 | 22 | 28-φ30 | 630 |
1200 | 1375 | 1320 | 22 | 32-φ30 | 750 |
1400 | 1575 | 1520 | 26 | 36-φ30 | 750 |
1500 | 1675 | 1620 | 26 | 36-φ30 | 750 |
1600 | 1790 | 1730 | 26 | 40-φ30 | 750 |
1800 | 1990 | 1930 | 26 | 44-φ30 | 750 |
2000 | 2190 | 2130 | 26 | 48-φ30 | 750 |
