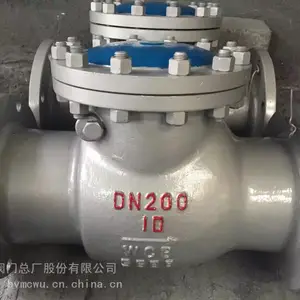

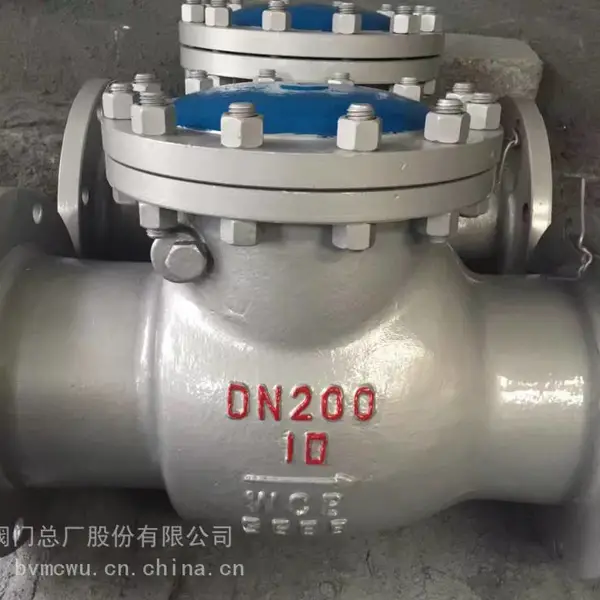

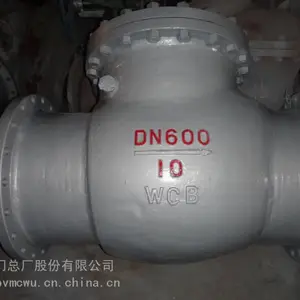

京牌止回阀，旋启式止回阀，国标H44H止回阀，北京市阀门总厂止回阀H44H价格

品牌：京	型号：H44H	材质：碳钢
连接形式：法兰	加工定制：否	种类：NRVG静音式
结构形式：旋启式	公称通径：DN32-DN1200mm	适用介质：水
形态：旋转式	压力环境：常压	标准：国标
流动方向：单向	驱动方式：水力控制	工作温度：常温
类型(通道位置)：直通式	规格：DN32-DN1200

展开

京牌止回阀，旋启式止回阀，国标H44H止回阀，北京市阀门总厂止回阀H44H

产品概述

H44H、H44Y 型 PN16~PN250 ,150LB-2500LB旋启式钢制止回阀适用于压力 1.6~25MPa/2.0-42.0MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等。是控制管道内介质单向流向的阀门，用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。主要用于石油、化工、制药、化肥、电力等管路上。

折叠编辑本段特点及优点

●止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

●产品的设计制造符合美国***ANSI B16.34，美国石油学会标准API6D要求

●阀门承压件采用精密铸造工艺浇铸，表面质量美观，无粘沙、冷隔等表面缺陷;内在质量稳定，无疏松、砂眼、裂纹等内在缺陷。

●旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片或密封环密封外，整体没有外漏点，***了阀门外泄的可能。

●旋启式止因阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360℃范围内有一定的自由度，有适当的微量位置补偿。

●旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。

美标铸钢旋启式止回阀设计与制造标准:

●设计与制造:API6D、ANSI/ASME B16.34

●结构长度:ANSI/ASME B16.10、API6D

●法兰尺寸:ANSI/ASME B16.5、API605

●压力温度:ANSI/ASME B16.34

●对焊连接尺寸:ANSI/ASME B16.25

●检验与试验:API598、API6D 美标铸钢止回阀主要安装尺寸及重量:(Dimensions and Weight) 单位:mm/in

Class 150
DN(mm)	15	25	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	750
NPS (in)	1/2	1	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30
L(RF-BW)	108	127	165	203	216	241	292	330	356	495	622	699	787	864	978	978	1295	1448	1524
4.3	5	6.5	8	8.5	9.5	11.5	13	14	19.5	24.5	27.5	31	34	38.5	38.5	51	57	60
L(RTJ)	119	140	178	216	229	254	305	343	368	508	635	711	800	876	991	991	1308	1461	1537
4.7	5.5	7	8.5	11.5	10	12	13.5	14.5	20	25	28	31.5	34.5	39	39	51.5	57.5	60.5
H	130	140	150	170	180	185	215	240	260	300	350	400	450	480	540	600	680	710	790
5.1	5.5	6	6.8	7.1	7.4	8.5	9.5	10.3	11.9	13.9	15.8	17.8	19	21.3	25.6	26.8	28	31.1
RF(Kg)	7	8	11	15	23	33	44	69	78	137	207	279	428	555	775	835	1295	1450	1620
BW(Kg)	6	7	8.5	12	16	24	34	57	63	122	175	229	368	483	685	720	1150	1300	1450

Class 300
DN(mm)	25	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	750
NPS (in)	1	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30
L(RF-BW)	216	241	267	292	318	356	400	444	533	622	711	838	864	978	1016	1346	1499	1594
8.5	9.5	10.5	11.5	12.5	14	15.8	17.5	21	24.5	28	33	34	38.5	40	53.9	59	62.8
L(RTJ)	229	254	283	308	333	371	416	460	549	638	727	854	879	994	1035	1368	1524	1619
9	10	11.1	12.1	13.1	14.6	16.4	18.1	21.6	25.1	28.6	33.6	34.6	39.1	40.8	53.9	60	63.8
H	150	160	170	185	215	235	270	300	340	350	420	480	520	600	670	750	780	810
5.9	6.3	6.8	7.4	8.5	9.3	10.6	11.9	13.4	13.9	16.6	18.9	20.5	23.6	26.4	29.6	30.7	31.9
RF(Kg)	10	12	21	24	39	60	80	90	175	210	286	700	774	1000	1273	1650	1725	1819
BW(Kg)	8	10	16	17	30	50	61	68	145	180	260	490	640	850	1100	1400	1570	1700

Class 600
DN(mm)	50	65	80	100	150	200	250	300	350	400	450	500	600
NPS (in)	2	2-1/2	3	4	6	8	10	12	14	16	18	20	24
L(RF-BW)	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
11.5	13	14	17	22	26	31	33	35	39	43	47	55
L(RTJ)	295	333	359	435	562	664	791	841	892	994	1095	1200	1407
11.6	13.1	14.1	17.1	22.1	26.1	31.1	33.1	35.1	39.1	43.1	47.3	55.4
H	175	200	230	295	360	400	460	520	560	650	730	800	900
6.9	7.9	9.1	11.6	14.3	15.8	18.1	20.5	22.1	25.6	28.8	31.5	35.5
RF ( Kg )	28	38	55	87	208	355	580	790	892	1200	1600	2420	3150
BW ( Kg )	20	30	42	65	145	280	490	670	750	1020	1350	2050	2720

Class 900
DN(mm)	50	65	80	100	150	200	250	300	350	400	450	500	600
NPS (in)	2	2-1/2	3	4	6	8	10	12	14	16	18	20	24
L(RF-BW)	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
14.5	16.5	15	18	24	29	33	38	40.5	44.5	48	52	61
L(RTJ)	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
14.6	16.6	15.1	18.1	24.1	29.1	33.1	38.1	40.9	44.9	48.5	52.5	61.73
H	250	270	280	310	380	430	480	560	630	700	750	850	-
9.9	10.6	11	12.3	15	17	18.9	22	24.9	27.6	29.6	33.5	-
RF ( Kg )	69	72	85	145	310	500	772	1080	1380	1810	2400	3500	-
BW ( Kg )	60	65	70	120	265	385	600	860	1140	1510	2050	3100	-

Class 1500
DN (mm)	50	65	80	100	150	200	250	300
NPS(in)	2	2-1/2	3	4	6	8	10	12
L(RF-BW)	368	419	470	546	705	832	991	1130
14.5	16.5	18.5	21.5	27.8	32.8	39	44.5
L(RTJ)	371	422	473	549	711	841	1000	1146
14.6	16.6	18.6	21.6	28	33.1	39.4	45.1
H	250	270	300	330	450	500	560
9.9	10.6	11.9	13	17.8	19.8	22.1
RF ( Kg )	69	93	120	235	540	949	1270
BW ( Kg )	60	78	90	185	450	785	1055
