旋球阀同时兼具蝶阀、半球阀、闸阀和截止阀的功能和优点,又有自身完全与众不同的强大功能和优点。体积小、重量轻、运输、安装、维护检修方便、运行可靠。

价    格

订货量

  • ¥9999.00

    ≥10件

吴先生
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐃎𐃏𐃐 𐃑𐃏𐃎𐃑 𐃑𐃒𐃓𐃔 𐃑𐃎𐃑𐃕𐃐𐃓𐃖𐃐𐃏𐃐𐃓𐃓
  • 发货地北京 大兴区
  • 发货期限7天内发货
  • 供货总量9999件
产品推荐
产品特性:密封好品牌:京型号:XDF343H-25C
材质:碳钢连接形式:法兰结构形式:固定球球阀
3C阀门类别:工业公称通径:50-1600mm适用介质:水
压力环境:常压工作温度:常温标准:国标
流动方向:双向驱动方式:手动零部件及配件:球体
用途:补水类型(通道位置):直通式作用对象:水
规格:DN50-DN1600
京牌旋球阀,北京市阀门总厂旋球阀,北阀总厂股份旋球阀

产品介绍

◆ 用途:广泛用于冶金、矿山、石化、化工、电力、环保、市政等行业和部门的管路启闭、调节。

◆ 主要性能规范:

型号

公称压力MPa

试验压力

适用温度

℃

适用介质


强度(水)

MPa

密封(水)

MPa





36〃GWXDF340Y-600LB

11

16.5

12.1

-29~300

水、蒸气、

油品

◆ 结构及作用原理:

1.本阀为法兰连接,它是由阀体、球体、支架、阀杆、密封件等组成。

2.本阀操纵蜗轮/电动装置,带动阀轴转动90°,阀轴带动球体转动,从而实现开启或关闭。可任意调节流量。

◆外型,结构形式与主要零件材质

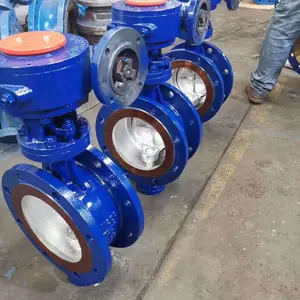

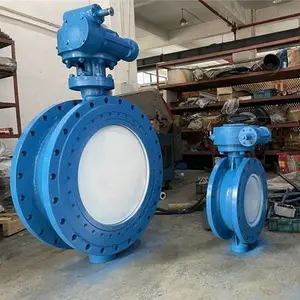

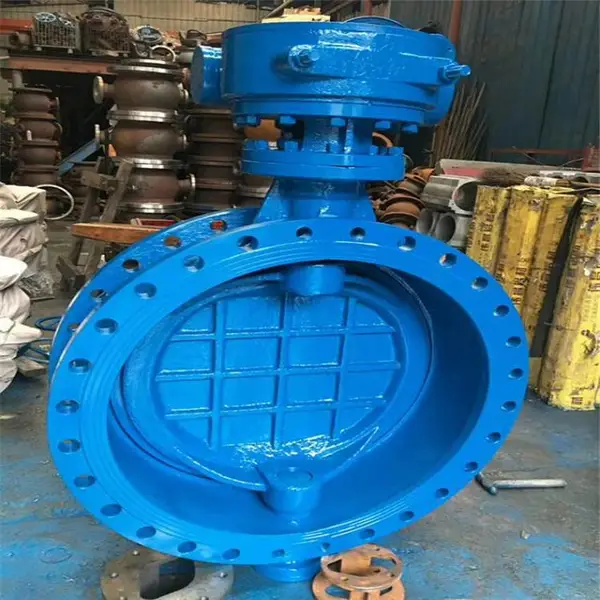

1.外型



2.结构形式

  旋球阀是结合球阀的优越密封性能与蝶阀的优势结构性能研发而成,其即拥有球阀双向密封、可调节、寿命长的实用优势,又具备蝶阀体积小、重量轻的结构优势。密封原理结合了固定球阀的前端密封与偏心蝶阀的强制密封。

  阀门装配好以后上阀杆与球体之间用销钉固定,下阀杆加装一个轴用挡圈(如图所示)(1)增加阀杆与球体直接的扭力减少阀门开关次数平凡造成的间隙;(2)松开锁紧螺栓后,阀门在带压状态下阀杆不会从阀体内飞出。



3. 主要零部件材质

零件名称

阀体

球体

配套螺栓

填料

密封面

阀杆

零件材质

WCB

WCB

SS304

柔性石墨

STL

13Cr



◆ 保管、安装与使用注意事项

1.本阀保存在干燥的仓库内,严禁露天存放;

2.长期存放,要定期保养;

3.阀门前后10M长度内的管道上不能有蝶阀类阀门,缩径、弯管、波纹管等;

3.本阀安装在水平或垂直管路上,但要启闭操作方便;

4.安装前要仔细核对阀门使用情况与其性能规范是否相符;

5.安装前需要对阀门进行试压检验,符合要求方可安装;

6.安装前应把管道和阀门内腔清理干净;

7.安装时阀门处于关闭状态,在管道焊接时应将阀门通道用盖板挡住,防止颗粒,                        杂物挫伤密封面

8.阀门安装后应不受较大外力;



◆ 可能发生故障及消除方法

  产品出厂前虽经过严格检验和试验,但也存在个别产品在运输途中震动螺钉变位,需要从新调整。









可能发生的故障

发生故障的原因

消除办法

填料渗漏

填料未压紧。

调节压盖螺栓,压紧填料

密封渗漏

1.球体,密封圈处夹有杂物

2.球体,密封圈关闭位置不正

1.消除杂物,清洗阀门内腔

2.调整驱动装置调节螺钉,以达阀门正确关闭位置

阀门两端面泄露

1.两侧密封垫片失效

2.管法兰压紧力不均匀或未压紧

1.更换密封垫片

2.压紧法兰螺栓(均匀用力)
