6FC5312-0FA00-2AA0

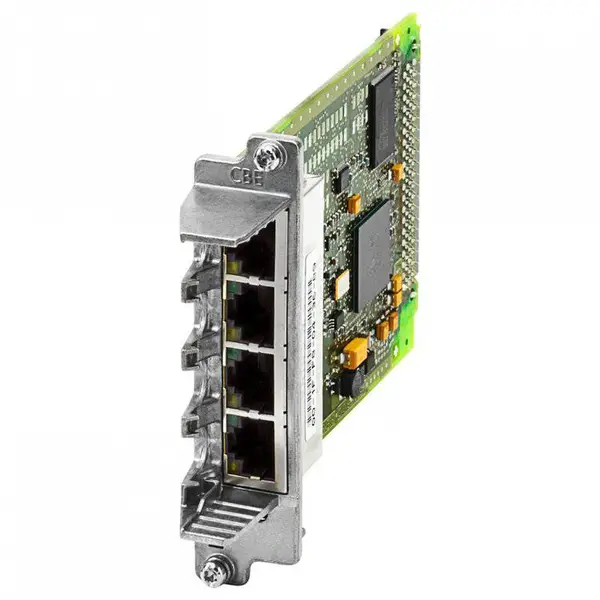

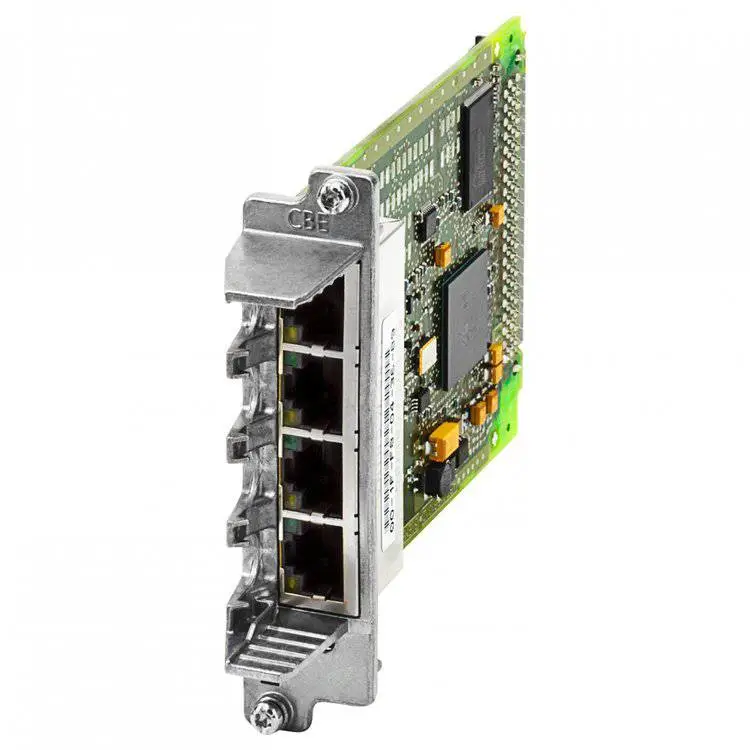

SINUMERIK/SIMOTION CBE30-2 通信模块 用于连接 SIMOTION D4x 5-2 DP/PN 连接至 PROFINET IO，用于 SINUMERIK NCU7X0.3 PN 作为 NCU 链接

用于 NCU 链接的 CBE30-2 通讯模块可基于普遍适用的标准配置

建立多个 SINUMERIK NCU 之间的 NCU 链接通讯。

■ 优点

7 凭借 CBE30-2 通讯模块，可通过 NCU 链接实现配备超过 31 根

轴的机床

7 插补周期内直接链接使 NCU 之间可快速交换数据

7 一根物理轴可隶属于多个不同的 NCU

7 跨 NCU 插补

7 一个 NCU 组的可用轴数增加

7 一个 NCU 组的通道数增加

■ 设计

100 Mb/s，全双工/ 自动交叉

基于 PROFINET 的四端口交换机，带 4 个 RJ45 插孔

NCU 链接通过端口 1（进）和端口 2（出）固定布线

■ 功能

支持等时同步以太网通讯，可链接多达三个 NCU（NCU 链接）。

■ 集成

通讯模块 CBE30-2 插接在 NCU 的选件槽中。、

技术数据

■ 选型和订货数据

■ 更多信息

如需获取 FastConnect RJ45 连接器及工业以太网电缆的更多相

关信息，请参见产品样本 IK PI 或访问西门子网上商城：

/industrymall

产品编号 6FC5312-0FA00-2AA0

产品品牌 SINUMERIK

产品型号 通讯模块 CBE30-2

直流电源电压 24 V

消耗电流值 0.25 A

防护等级 IP20

注释 安装后

环境类别

符合 IEC 60721-3-3

无凝露和结冰

低气温 0 °C

相对空气湿度，25 °C 时

储存 5 ... 95 %

运输 5 ... 95 %

运行 5 ... 95 %

环境温度

储存 -25 ... +55 °C

运输 -40 ... +70 °C

运行 0 ... 55 °C

宽度 25 mm

高度 95 mm

深度 143 mm

净重 100 g

认证 CE，cULus

描述 产品编号

通讯模块

CBE30-2

SINUMERIK/ SIMOTION CBE30-2 通

讯模块，用于将 SIMOTION D4x5-2

DP/PN 连接至 PROFINET IO 从而

为 SINUMERIK NCU 710.3B PN/

NCU 720.3B PN/ NCU 730.3B PN

建立 NCU 链接

产品生命周期 (PLM)PM300:有效产品

数据

组 / 总部组711

列表价（不含税）显示

您的单价（不含税）显示

金属系数无

交付信息

出口管制规定AL : N / ECCN : EAR99H

工厂生产时间15 天

净重 (Kg)0.100 Kg

产品尺寸 (W x L X H)未提供

包装尺寸未提供

包装尺寸单位的测量未提供

数量单位1 件

包装数量1

其他产品信息

EAN4042948665367

UPC887621043629

商品代码85389091

LKZ_FDB/ CatalogIDNC62

产品组5710

组代码R211

原产地德国

Compliance with the substance restrictions according to RoHS directiveRoHS 合规开始日期: 2013.01.01

产品类别A: 问题无关，即刻重复使用
