品牌：海特测控

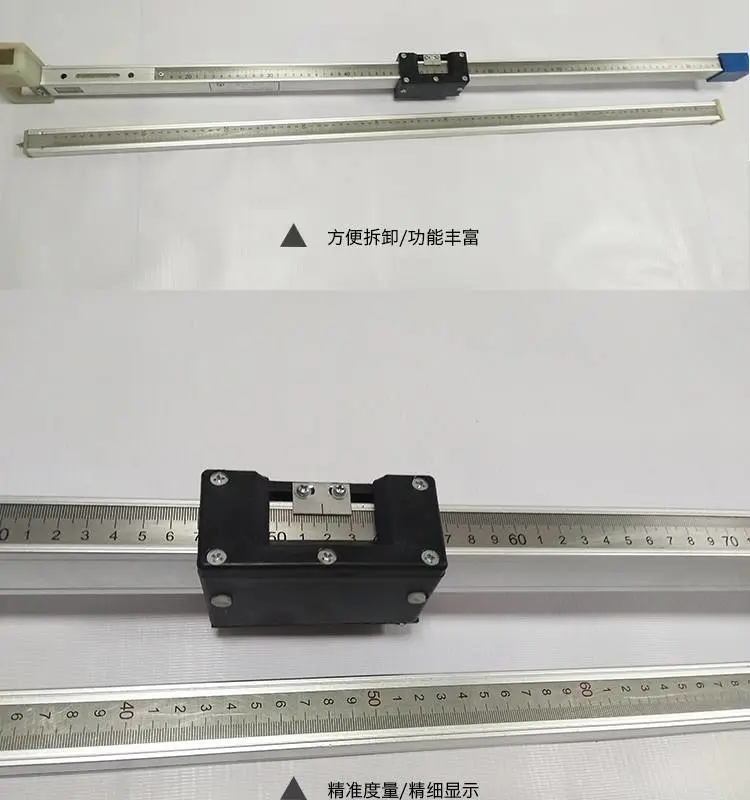

产品名称：全轨型直角道尺（L型轨道卡尺）

产品型号：HTLC-Ⅰ

【技术说明】

道尺批发,道尺厂家,道尺价格,L形轨道尺是用于铁轨道外侧(或内侧)与基标定位孔中 心距离及钢轨上平面与基标之间高度测量的专用量具。

【技术参数】

1、水平间距测量范围1400-2100mm(轨道外侧与基标) 准确度士1mm；

2、高度测量范围0mm-300mm, 准确度土1 mm；

3、水平采用3’水准泡；

4、主尺身采用高强度方管铝合金；

5、测量参数可按照实际需求订制。

【使用方法及注意事项】

1、取下弹簧片，然后将从水平尺身上取下，与弹簧片与垂尺按图示位置插入垂尺框内。

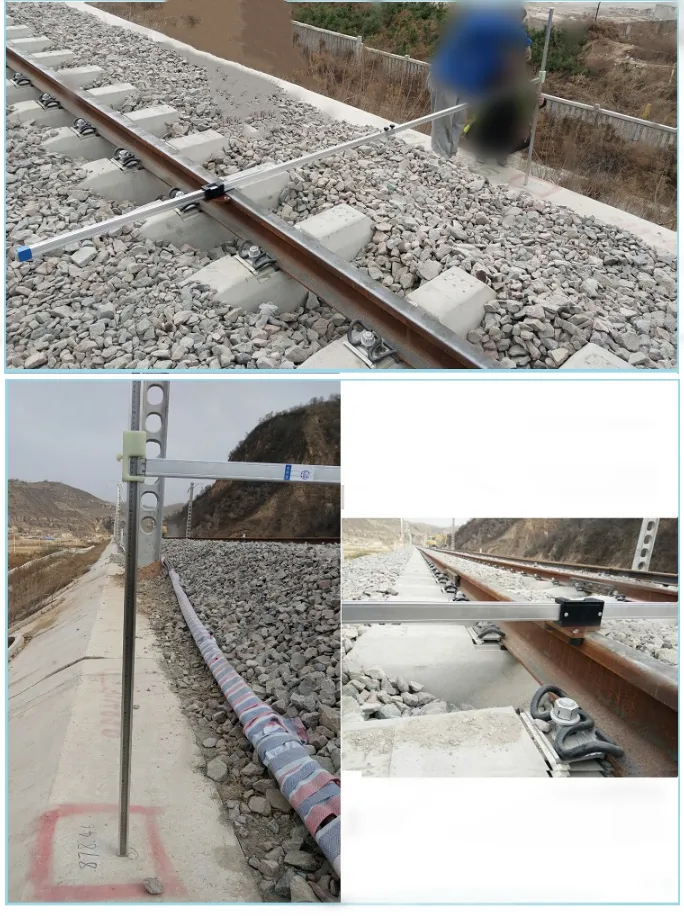

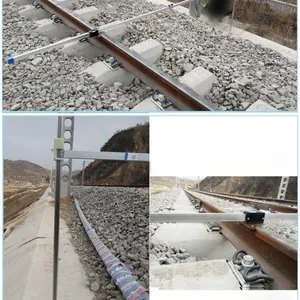

2、测量时，测座底板放在钢轨上，测头紧靠钢轨处侧，拉动横尺及垂尺将定位针对入基标定位孔，将水泡处于中间位置，拧紧紧固螺栓，从水平方向的放大镜上读取水平间距值，从垂直方向的标尺上“0"位对应处读取高度值。

3、使用后，较长时间不用时，定位杆和测头要涂油(凡土林油或干油)保护。

4、定期要进行检定(建议周期6个月)，检定方法见附图及检定说明。

5、使用时要轻拿轻放，不得任意抛掷，不得与强酸强碱物质接触。
