6SL3310-1TE32-1AA3

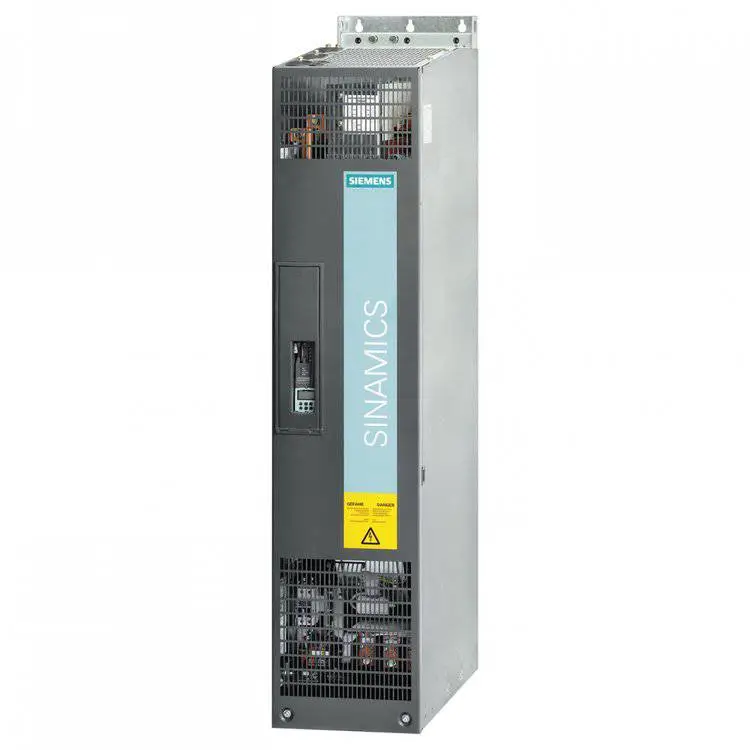

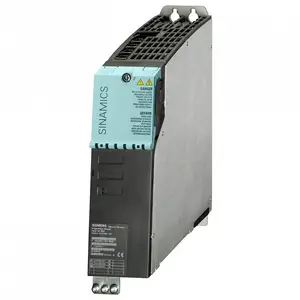

SINAMICS S120 变频器 功率模块 380-480V 三相交流，50/60Hz 210A(110kW) 内部风冷 结构形式：装机装柜型 支持扩展 安全集成功能 包括 DRIVE-CLiQ 电缆和 装配板用于 CU310

应用于多轴系统

装机装柜型功率模块同样也可以通过 DRIVE-CLiQ 被直接连接到

一个独立的控制单元 CU320-2、SIMOTION D4x5-2 或者控制器

扩展 CX32-2 上。配套的 DRIVE-CLiQ 电缆应根据对应的距离进

行订购。

（参见 MOTION-CONNECT 连接系统章节）。

n 选型和订购数据

典型功率

400 V下

额定输出电流 功率模块

kW A 产品编号

电网电压 3 AC 380 … 480 V

110 210 6SL3310-1TE32-1AA3

132 260 6SL3310-1TE32-6AA3

160 310 6SL3310-1TE33-1AA3

200 380 6SL3310-1TE33-8AA3

250 490 6SL3310-1TE35-0AA3

说明 产品编号

需另行订购的附件

防尘孔塞

（50 个）

用于DRIVE-CLiQ端口

6SL3066-4CA00-0AA0

功率模块由一个电源整流器、一个直流母线和一个用于为电机供

电的逆变器组成。

功率模块设计用于无法将电能反馈回电网的驱动。所产生的能量

将通过制动电阻转化为热能。

装机装柜型功率模块适用于接地的 TN/TT 供电系统和不接地的 IT

供电系统。

n 结构

标准配置的功率模块配备有以下接口：

1 个电源接口

1 个电机接口

1 个 DC 24 V 电子电源接口

1 个直流母线接口 (DCPA, DCNA)，用于连接制动模块

1 个直流母线接口 (DCPS, DCNS)，用于连接一个 du/dt 滤波器

3 个 DRIVE-CLiQ 接口

1 个温度传感器输入端，用于 KTY84-130、Pt1000、PTC 或者

Pt100（Pt1000 可以从固件版本 V4.7 HF17 开始使用）

1 个用于安全抱闸适配器的接口

1 个用于安全集成的接口

2 个 PE/保护线接口

功率模块的控制是通过控制单元 CU310-2 进行的，它可以被安

装到功率模块当中。

功率模块的状态通过三个 LED 显示。

功率模块的供货范围包括：

1 根 DRIVE-CLiQ 电缆，用来连接控制单元

1 根 DC 24 V 连接线，用来为控制单元供电

1 块用于固定控制单元的安装板

1 套警告标签，30 种语言

适合于功率模块 适合于电机模块 典型功率

在 400 V/

690 V

额定输出

电流

电机电抗器

风冷型 液冷 风冷型 液冷 kW A 产品编号

电网电压 3 AC 380 … 480 V

6SL3310-1TE32-1AA3 6SL3315-1TE32-1AA3 6SL3320-1TE32-1AA3 6SL3325-1TE32-1AA3 110 210 6SL3000-2BE32-1AA0

6SL3310-1TE32-6AA3 6SL3315-1TE32-6AA3 6SL3320-1TE32-6AA3 6SL3325-1TE32-6AA3 132 260 6SL3000-2BE32-6AA0

6SL3310-1TE33-1AA3 6SL3315-1TE33-1AA3 6SL3320-1TE33-1AA3 6SL3325-1TE33-1AA3 160 310 6SL3000-2BE33-2AA0

6SL3310-1TE33-8AA3 – 6SL3320-1TE33-8AA3 – 200 380 6SL3000-2BE33-8AA0

6SL3310-1TE35-0AA3 6SL3315-1TE35-0AA3 6SL3320-1TE35-0AA3 6SL3325-1TE35-0AA3 250 490 6SL3000-2BE35-0AA0

– – 6SL3320-1TE36-1AA3 6SL3325-1TE36-1AA3 315 605 6SL3000-2AE36-1AA0

– – 6SL3320-1TE37-5AA3 6SL3325-1TE37-5AA3 400 745 6SL3000-2AE38-4AA0

– – 6SL3320-1TE38-4AA3 6SL3325-1TE38-4AA3 450 840

– – 6SL3320-1TE41-0AA3 6SL3325-1TE41-0AA3 560 985 6SL3000-2AE41-0AA0

– – 6SL3320-1TE41-2AA3 6SL3325-1TE41-2AA3 710 1260 6SL3000-2AE41-4AA0

– – 6SL3320-1TE41-4AA3 6SL3325-1TE41-4AA3 800 1405

6SL3325-1TE41-4AS3 1) 800 1330

电网电压 3 AC 500 … 690 V

– – 6SL3320-1TG28-5AA3 – 75 85 6SL3000-2AH31-0AA0

– – 6SL3320-1TG31-0AA3 6SL3325-1TG31-0AA3 90 100

– – 6SL3320-1TG31-2AA3 – 110 120 6SL3000-2AH31-5AA0

– – 6SL3320-1TG31-5AA3 6SL3325-1TG31-5AA3 132 150

– – 6SL3320-1TG31-8AA3 – 160 175 6SL3000-2AH31-8AA0

– – 6SL3320-1TG32-2AA3 6SL3325-1TG32-2AA3 200 215 6SL3000-2AH32-4AA0

– – 6SL3320-1TG32-6AA3 – 250 260 6SL3000-2AH32-6AA0

– – 6SL3320-1TG33-3AA3 6SL3325-1TG33-3AA3 315 330 6SL3000-2AH33-6AA0

– – 6SL3320-1TG34-1AA3 – 400 410 6SL3000-2AH34-5AA0

– – 6SL3320-1TG34-7AA3 6SL3325-1TG34-7AA3 450 465 6SL3000-2AH34-7AA0

– – 6SL3320-1TG35-8AA3 6SL3325-1TG35-8AA3 560 575 6SL3000-2AH35-8AA0

– – 6SL3320-1TG37-4AA3 6SL3325-1TG37-4AA3 710 735 6SL3000-2AH38-1AA0

– – 6SL3320-1TG38-1AA3 6SL3325-1TG38-0AA3

6SL3325-1TG38-1AA3

800 810

– – 6SL3320-1TG38-8AA3 – 900 910 6SL3000-2AH41-0AA0

– – 6SL3320-1TG41-0AA3 6SL3325-1TG41-0AA3 1000 1025 6SL3000-2AH41-1AA0

– – 6SL3320-1TG41-3AA3 6SL3325-1TG41-3AA3 1200 1270 6SL3000-2AH41-3AA0
