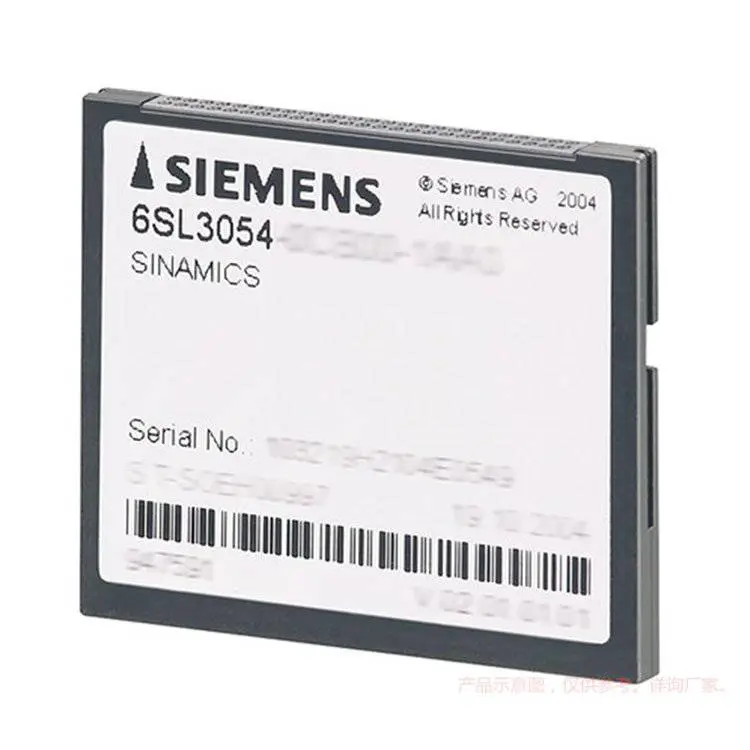

6SL3054-0EJ01-1BA0

SINAMICS S120 CF 卡 带固件选项： 性能扩展 包括发给许可证 （许可证） V4.8

集成

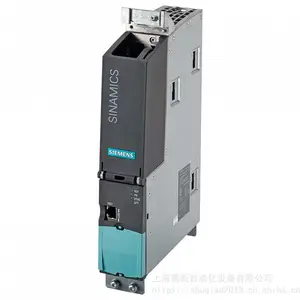

控制单元 CU310-2 通过 PM-IF 接口对模块型功率模块进行控

制。集成的 DRIVE-CLiQ 接口可以连接带 DRIVE-CLiQ 口的电

机，或者通过 SMC 模块连接不带 DRIVE-CLiQ 接口的电机。

通过基本操作面板 BOP20 可直接在设备上修改参数。设备运行

时同样可将 BOP20 卡接到控制单元 CU310-2 上用于诊断。

控制单元 CU310-2 及其连接的组件的调试和诊断通过调试工具

STARTER 进行。控制单元 CU310-2 需要一张固件版本为 V4.4 或

更高的 CF 卡。

控制单元 CU310-2 PN 按照 PROFIdrive V4 协议通过 PROFINET

IO 和上层控制系统进行通信。

这样一来，配备控制单元 CU310-2 PN 的 SINAMICS S120 驱动

系统相当于一个 PROFINET IO 设备，并具备以下功能：

PROFINET IO设备

100 Mbit/s 全双工（Fullduplex）

支持 PROFINET IO 的实时级别：

- RT（Realtime，实时）

- IRT（***chronous Realtime，等时同步），***小发送周期 500s

按照 PROFIdrive V4 作为 PROFINET IO 设备连接至控制系统

标准 TCP/IP 通信，用于支持通过调试工具 STARTER 进行配置

以及集成的网络服务

集成了基于 ERTEC-ASIC 的、带两个 RJ45 插口的 2 端口交换

机。从而可实现无附加外部交换机的拓扑（直线形、星

形、树形）。

若需使用数字输出，必须在 X124 端子上连接一个 24 V 电源。运

行控制单元 CU310-2 需要一张固件版本为 V4.4 或更高的 CF 卡。
