sdzr-v3.0智能化矿灯管理系统使用说明书

一、产品优势

1、系统特点

? 本系统具有较高的兼容性，通过简单的改动即可实现对锂电、镍氢、铅酸等不同类型的矿灯进行充电管理，操作非常简便。不同类型电池矿灯之间的切换投资非常小；

? 安装非常方便，计算机与充电架之间采用的是串行接口，无需每个充电架分别与计算机连接，只需一条数据线就能实现计算机对所有充电器的实时监控；

? 操作简单，具有充电过程指示功能，直观，可靠；

? 系统便于升级和维护，每个充电架相互独立，互不影响，可随意的增减；

? 可根据客户对充电器参数，指标的需求进行量身定做；

? 系统适应面广，可以在原来的充电架上进行改装，大大降低成本。

2、软件优势：

? 系统采用全中文操作界面，界面友好、易操作、易维护、***，无需计算机专业知识；

? 功能齐全，操作灵活；

? 系统安全，运行稳定。软件性能高度优化，运行速度快，且具备***内部控制机制，***数据的安全性和完备性；

? 系统主要包括信息采集与传输、矿灯充电监控、矿工状态查询、安全报警管理、充电架信息管理、矿工信息维护、考勤管理、数据库备份恢复、基础数据设置、用户及权限管理、在线帮助等功能。

二、配置要求

1、计算机配置

? 支持1280×1024或1024×768显示的计算机系统；

? WindowsXP版本操作系统；

? 安装Microsoft Office2003全套办公软件及打印机。

2、主要技术参数

? 额定输入交流电压：单相AC220V±10％

? 额定电源频率：50HZ

? 额定工作制：长期工作

? 额定直流输出电压：DC6V±2％

? 额定直流输出电流：DC100A

? 负荷电流允许变动范围：10～100％额定电流

3、使用环境

? 环境温度为不低于-5℃，不高于40℃

? 空气相对湿度不大于95%（+25+5℃）

? 无导电尘埃，通风良好。

? 无剧烈震动场所

4、使用注意事项

? 在充电过程中，若遇外电源中断，需立即切断电源，并将每个矿灯灯头反旋180度，使其断开充电回路，若才用锂电矿灯则不需要以上操作。充电架在运行过程中，输入，输出端接插件，接触座等应接触良好，且不得有任何短路现象。

? 矿灯上架前应严格检查内部有无短路现象，若有短路现象应排除后方可上架。

? 整流装置及充电系统应定期检查维护，清除机内灰尘等。

三、系统功能及接线

《矿灯智能充电管理系统》（以下简称系统）是根据煤矿矿灯充电控制原理以及煤矿考勤制度的现状，为满足煤矿矿灯管理现代化、智能化、信息化及安全化的需要而提出的集信息采集、信息管理于一体的基于网络技术的智能信息管理系统。

该系统实现了从放灯、充电、充满、取灯、使用到自动统计、报告、考勤等全过程动态管理。为管理者、决策者实时提供了快速、准确、全面的信息依据，为矿灯和人员的管理和安全预防、决策打下了基础，***了矿灯信息化管理的新纪元。

1、智能矿灯充电系统硬件说明

(1)、矿灯充电架：sdzr-v3.0型号系统每个架分五层，每层带20路充电器，每个框架100路充电器。sdzr-v3.0系列充电充电系统均为双面并联充电回路，可供1-100盏矿灯同时充电。并根据每盏灯的使用程度不同实行单灯控制，充满后各自先后自动转入小电流涓流充电状态，即不会对矿灯过充电。由于各种充电回路单独控制集成电路的特殊设计，在充电过程中如电网停电，电池组不会相互放电。灯头也不需要逆转断开充电回路。

(2)、与计算机通讯的实现： 充电器之间通过通讯网线进行连接，需每个充电架分别连接到计算机，通讯网线就可以实现计算机对每一个充电器的监控。sdzr-v3.0型网络模块是我公司自主研发的新型高端智能充电网络模块。该模块为适应系统信息化建设的需要和实现灯房信息化，不仅具有同类充电器和充电模块的多种保护和性能，而且能通过一台计算机来对矿灯进行智能充电并能对矿工进行考勤(一盏矿灯对应一名矿工，数量不限)。 该模块操作简单方便,直观快捷,更为您节省了额外的开支和人员的安排。这样就为您节省了财富更为您创造了财富！该模块适用范围广,可以对任何的品种、容量、型号的电池进行充电。

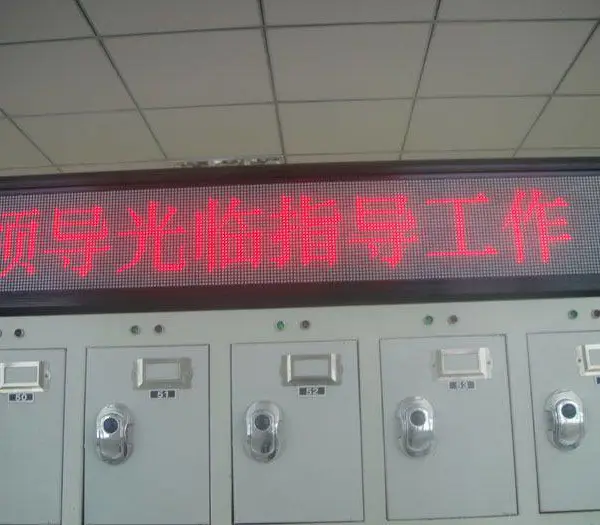

(3)、灯架信息在LED显示屏汇总显示：sdzr-v3.0系列系统采用两级通讯模式，通过计算机控制每一台矿灯架的控制板，再由控制板采集和传输每个矿灯的信息，同时控制板还控制一个用于集中显示信息的LED显示屏。LED屏可以显示当前矿灯架矿灯的充电、充满、取走、故障的汇总信息，可以过上位机软件进行控制显示各种用户自定义的信息，可能实现多条信息切换功能，通过软件控制实现同时显示灯架信息及用户自定义信息。
