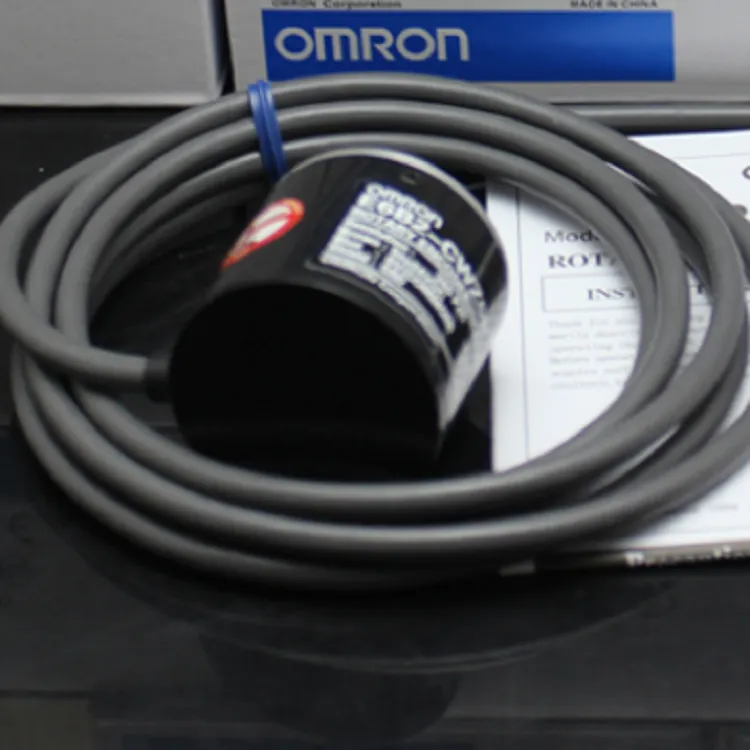

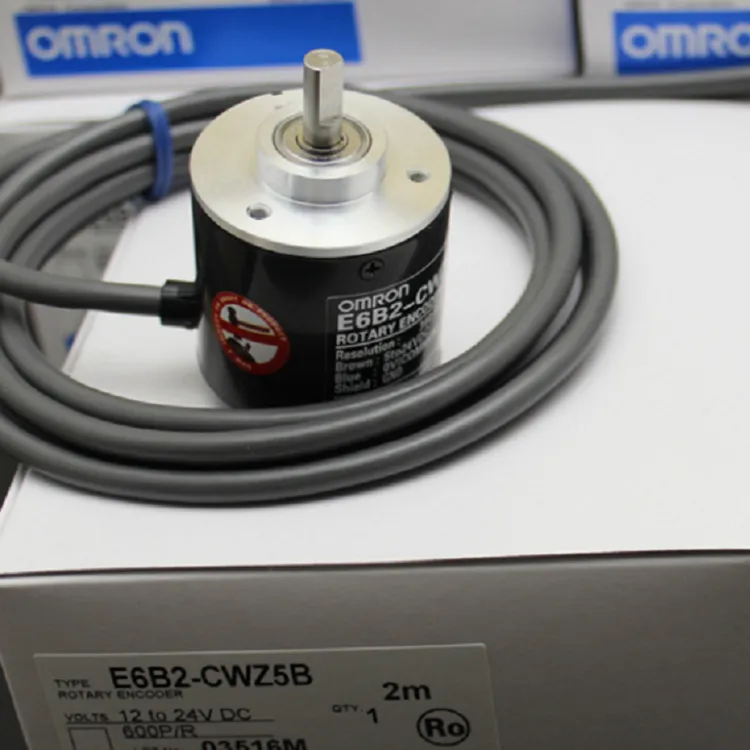

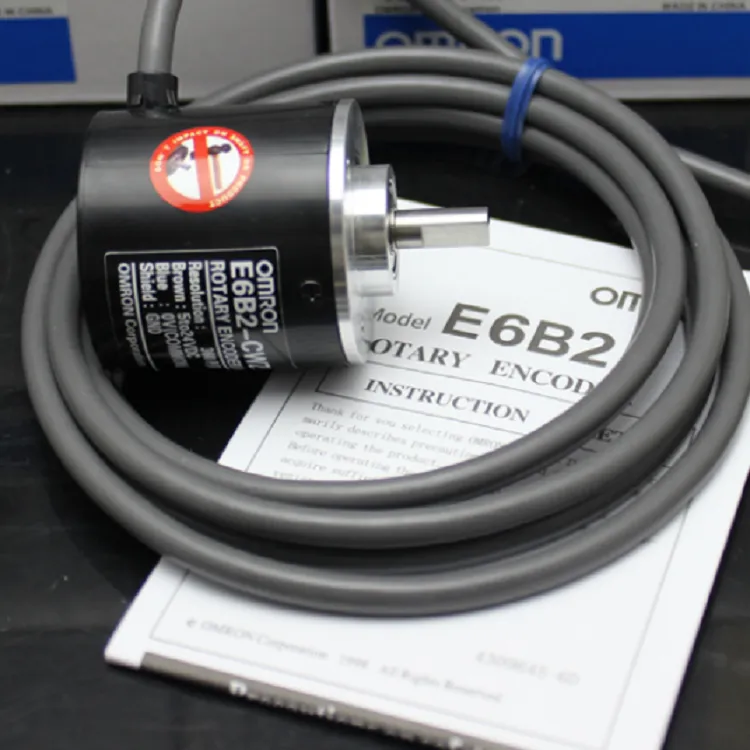

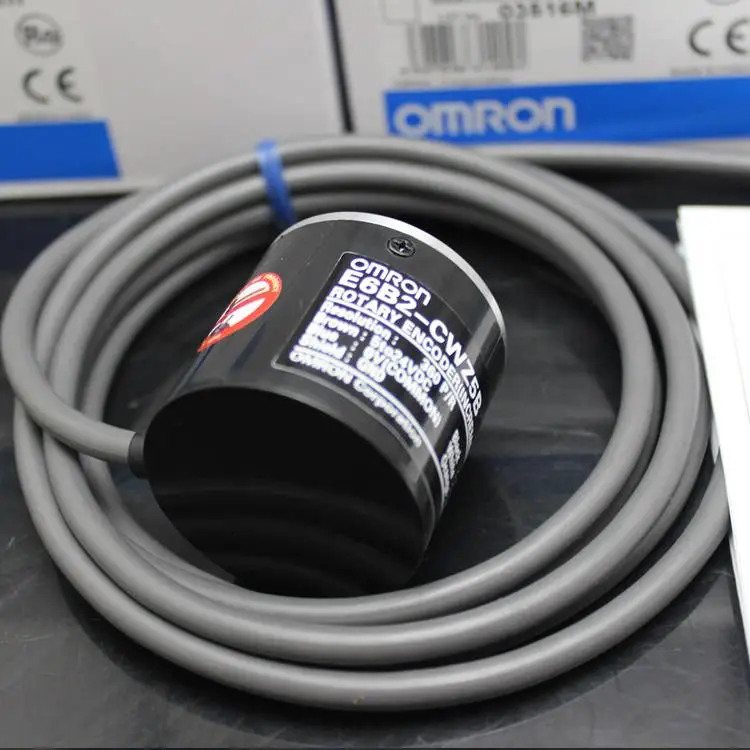

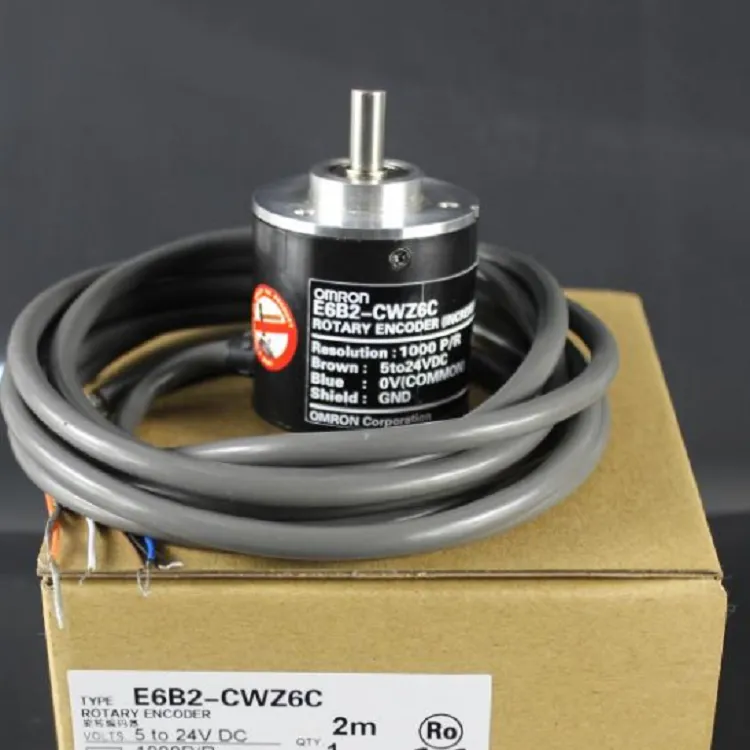

E6B2-CWZ5B编码器：

外型尺寸：Ф40*30。

轴径：Ф6/D型切口。

脉冲数：60P/R-2000P/R。

电压：5-12V或12-24V。

输出信号：A相.B相.Z相。

输出形式：集电极、电压、长线驱动

 我们通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。

Omron编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。

编码器作用：利用电磁感应原理将两个平面型绕组之间的相对位移转换成电信号的测量元件，用于长度测量工具。感应同步器（俗称编码器、光栅尺）分为直线式和旋转式两类。前者由定尺和滑尺组成，用于直线位移测量；后者由定子和转子组成，用于角位移测量。1957年美国的R.W.特利普等在美国取得感应同步器的***，原名是位置测量变压器，感应同步器是它的商品名称，初期用于雷达天线的定位和自动跟踪、导弹的导向等。。
