UHZ-58/D磁性液位计选型

产品描述：

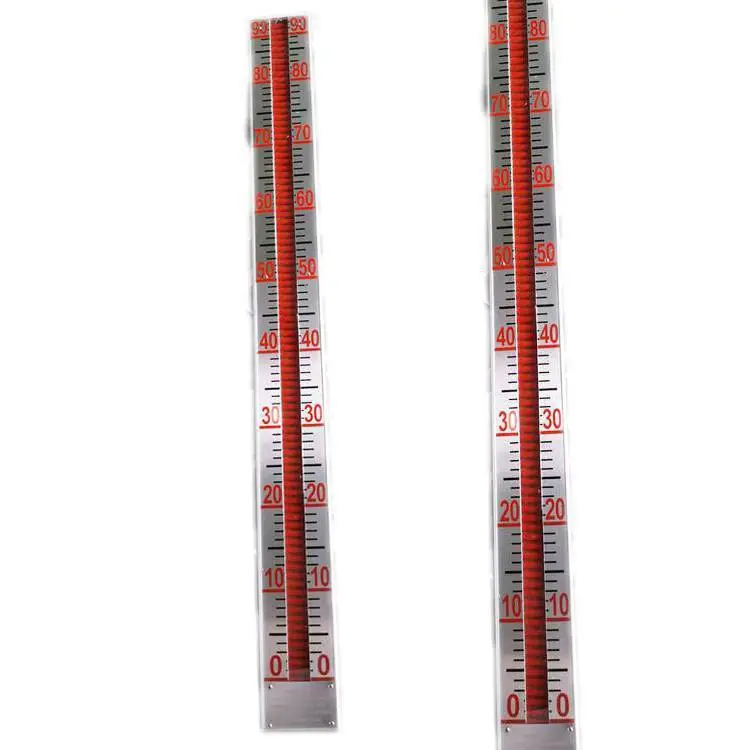

UHZ-58/D系列顶装式磁选机液位计是公司引进吸收国外同类产品，并加以提高研制生产的产品。系列产品可以做到高密封、防 泄漏和在高温、高压、高粘度、强腐蚀性条件下***地测量液位，全过程测量无盲区，显示醒目，读数直观，且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上LB型液位变送器，可将液位、界位信号转换成二线制4～20mADC标准信号，实现远距离检测、指示、记录与控制。系列产品***用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。 结构原理： 液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示.

UHZ-58/D系列顶装式磁性液位计采用不锈钢本体内衬聚丙烯（PP）工艺，有很高的结构强度和***性，可适用于盐酸等酸性、碱性液体和许多有机溶剂（尤其是活性族溶剂）。但不适用于浓缩******、铬酸混合物、含氯溶剂、脂肪族、芳香氢等介质液体的测量。适合腐蚀性介质的液位测量。除现场指示，还可配远传变送器、报警（控制）开关，检测功能***。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制。指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。

UHZ-58/D磁性液位计选型

产品特点：

1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位控制。
3、配变送器可实现液位远距报指示，检测与控制。

4.比传统的玻璃管，板式液位计具有更高的可靠性，安全性，***性，实用性。
5.磁翻板液位计******的特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全，可靠，***，而且的磁翻板液位计配上液位报警、控制开关，UHZ-58/D-O-O-8-LK-LB-D可实现液位或界位的上、下限越位报警，控制或连锁。
6.配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mA标准信号，实现远距离指示、检测、记录与控制。

工作原理：

1、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、防泄漏和适用于高温、高压、***的场合下移动，浮子内的***磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。

技术参数：

1.测量范围：300～15000mm
2.准确度： ±10mm，±16mm
3.翻板直径：10mm,16mm
4.工作压力：≤2．5Mpa(2.5MPa以上可另行设汁) 防腐型≤0．6Mpa
5.介质密度（g/cm3）：0.5～2
6.介质温度：-20℃　+250℃(特殊要求可达450℃)
7.介质粘度：≤0.4PaS，对于粘度大的介质或温度低时易结品的介质，可根据用用户要求选 用加热型夹套式液位汁。
8.环境振动：频率≤25Hz，振幅≤0．5mm
9.跟随速度：≤0.08m/s
10.安装方式：侧装式、顶装式、底装式
11.防护等级：IP65
12.防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13.传输方式：4～20mA 或 开关量
