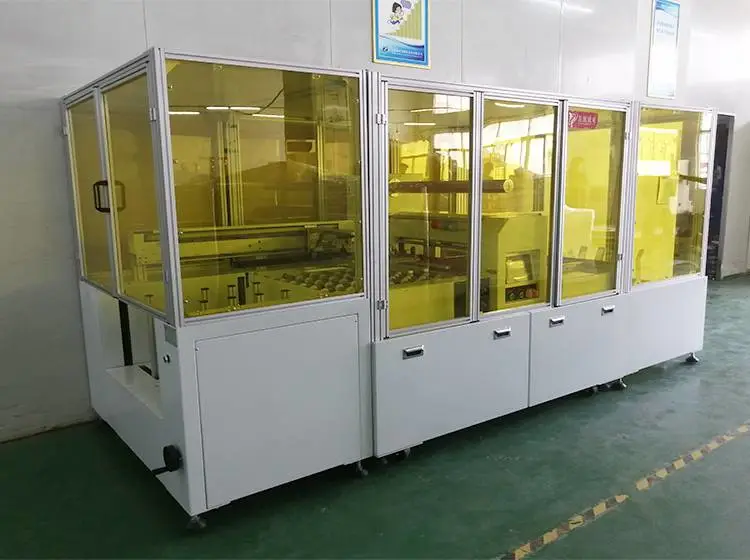

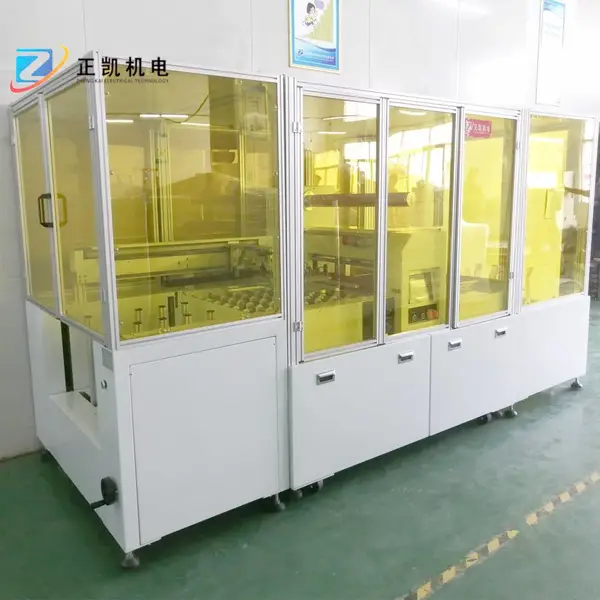

一、设备概述

覆膜裁切机用于ITO膜印刷银路经IR炉固化后，将材料自动覆上保护膜并

裁切成单片。可***节省原材料的浪费，减少人工操作。

二、设备规格以及主要技术指标

◆生产能力

1.产   量：根据裁切长度而定

2.裁切尺寸：长度：200～9999mm

宽度：200～600mm

材料厚度：T=0.1～1mm

3.膜尺寸： 宽度：600mm

厚度：15～76μm

直径：￠160~250mmMAX

4.覆   膜： 覆膜偏移量：±2mm

覆膜速度: 0～3M/min

5.产品要求：产品曲翘度（600mm×600mm）：10mm以内。

外观要求：目视无气泡、无划伤、无压痕。

6.传送面高度: 850mm±20mm

◆主要组成机构

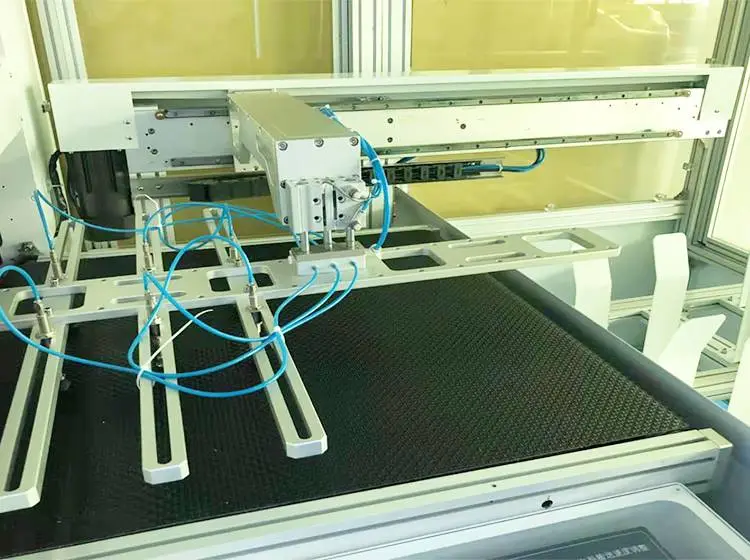

1.整列机构：定位检测光电检测到材料后，输送马达暂停输送，整列马

达通过同步带驱动两侧挡料柱。

2.卷料固定：Φ3寸气胀轴固定，与磁粉制动器配合，可控制气胀轴扭力。

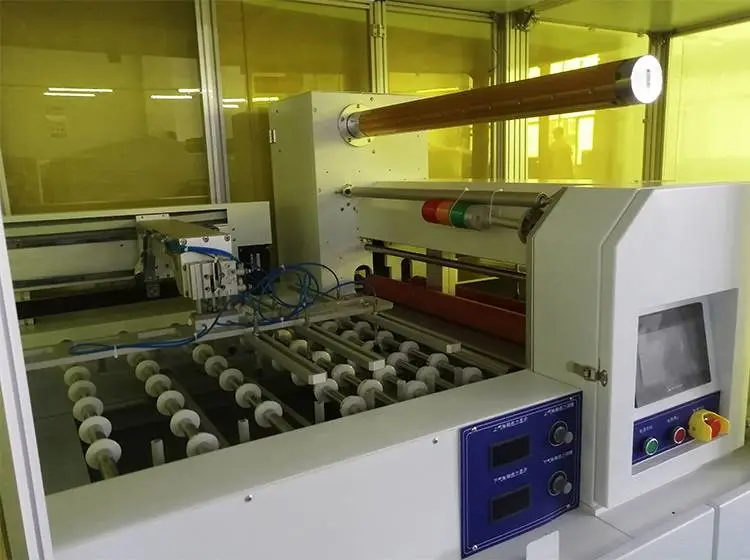

3.覆膜机构：固定在气胀轴上的材料经过上覆膜滚轮向下绕并覆在材料上。

上下两组滚轮采用包胶硬度70°制作，包胶轮接触材料表面避免包胶后起

泡。上覆膜轮可通过两组气缸带动其升降，方便穿膜。

4.裁切机构:直流马达配合刀片左右横向移动切断保护膜,裁切下方配有真

空吸附平台，防止裁切时材料位移。

5.接料盘: 裁切完成后的膜流入接料盘。

6.控制系统：PLC配合人机界面，操作界面直观简单。

7.为了防止材料曲翘进入压膜滚轮进行贴膜，在进入压膜滚轮前方加装两

组吹枪，将材料前端曲翘的两个角吹平（注：产品曲翘

度（600mm×600mm）：10mm以内。

8.保护膜前后两边均预留10mm余量，防止刀片切伤产品。

◆Utility

1.电力：AC380V 三相 50HZ，1KW

2.空气源：5～7kg/c㎡

3.空气量：30～40L/Min

4.机台尺寸：约L1500㎜×W1085㎜×H1300㎜
