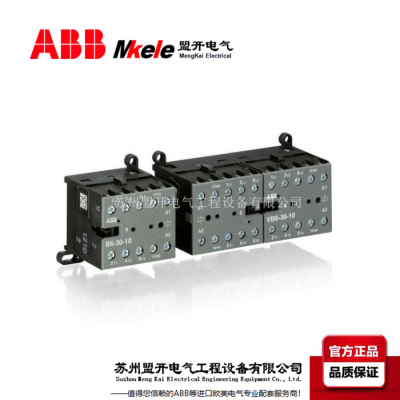

微型中间继电器

紧凑设计，强劲性能

ABB微型接触器式中间继电器是高可靠性及狭小空间应用的理想选择，多样化的产品选择可满足各种安装尺寸及技术特性的需求，以其***灵活性满足客户的应用需求。

客户受益

• 高效节能，节约成本

• 线圈无交流声噪音，安静运行

• 几乎可用于任何位置

主要特性

• 4极中间继电器，支持多种触点组合

• 3种连接方式可选：螺钉连接、焊针式、插拔式

• 提供 1.4 W 低功耗线圈的特殊型号，可直接由 PLC 驱动

• 带二极管和浪涌抑制器的完整保护线圈

•


• 产品型号:

• 齐全


•


• 产品ID:

• GJL1211609R0111


•


• EAN:

• 4013614081903


•


• 目录说明:

• B6-20-11-P-01 Mini Contactor 24V 40-450Hz


•


• 详细描述:

• B6-20-11-P微型接触器是一个紧凑的2极接触器，带有2个辅助触点和焊针。它们非常适合可靠性要求高、空间要求高的应用场合。微型接触器用于住宅建筑、商业建筑和工业应用，用于控制高达4kW(AC-3)和20A/690V(AC-1)的单相或三相负载或控制信号的切换。进一步的特点是无声线圈，开关位置指示和轨道安装的集成可能性。

•





• 尺寸

•


• 产品净宽:

• 47.5 mm


•


• 产品净高:

• 45.5 mm


•


• 产品净深:

• 51.5 mm


•


• 产品净重:

• 0.17 kg


• 技术参数

•


• 微型接触器类型:

• Mini Contactor


•


• 额定工作电压:

• Auxiliary Circuit 690 V AC
  Auxiliary Circuit 250 V DC
  Main Circuit 690 V AC
  Main Circuit 220 V DC


•


• 额定频率 (f):

• Control Circuit 400 Hz
  Control Circuit 50 Hz
  Control Circuit 60 Hz
  Main Circuit 60 Hz
  Main Circuit 50 Hz
  Main Circuit DC


•


• 额定冲击耐受电压 (Uimp):

• Auxiliary Circuit 6 kV
  Main Circuit 6 kV


•


• 额定绝缘电压 (Ui):

• 690 V
  acc. to UL/CSA 600 V


•


• 主触点NC数量:

• 0


•


• 主触点NO数量:

• 2


•


• 额定工作电流 AC-1 (Ie):

• (220 / 240 V) 40 °C 12 A
  (220 / 240 V) 55 °C 12 A
  (380 / 440 V) 40 °C 12 A
  (380 / 440 V) 55 °C 12 A
  (690 V) 40 °C 6 A
  (690 V) 55 °C 6 A


•


• 额定工作功率 AC-3 (Pe):

• (230 V) Three Phase 2.2 kW
  (400 V) Three Phase 4 kW
  (500 V) Three Phase 4 kW
  (690 V) Three Phase, NC 3 kW
  (690 V) Three Phase, NO 3 kW


•


• 额定不间断电流 (Icw):

• at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 64 A


•


• 辅助触点NC数量:

• 1


•


• 辅助触点NO数量:

• 1


•


• 额定工作电流 AC-15 (Ie):

• (24 V) 4 A
  (120 V) 4 A
  (500 V) 2 A
  (220 / 240 V) 4 A
  (380 / 400 V) 3 A


•


• 额定工作电流 DC-13 (Ie):

• (24 V) 2.5 A
  (110 V) 0.7 A
  (220 / 240 V) 0.4 A


•


• 额定发热电流（自由空气） (Ith):

• Main Circuit 12 A


•


• 额定控制电路电压 (Uc):

• 24 V AC


•


• 线圈操作极值:

• (acc. to IEC 60947-4-1) for AC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)


•


• 防护等级:

• Auxiliary Circuit Terminals IP20
  Control Circuit Terminals IP20
  Main Circuit Terminals IP20


•


• 机械寿命:

• 10000000 cycle


•


• 最小切换容量:

• Auxiliary Circuit 17 V
  Auxiliary Circuit 5 mA


•


• 电气切换频率:

• (AC-1) 300 cycles per hour
  (AC-15) 600 cycles per hour
  (AC-3) 600 cycles per hour
  (DC-1) 600 cycles per hour
  (DC-13) 600 cycles per hour
  (DC-3) 600 cycles per hour


•


• 剥线长度:

• Auxiliary Circuit 9 mm
  Main Circuit 9 mm


•


• 拧紧力矩:

• Auxiliary Circuit 0.8 ... 1.1 N·m
  Control Circuit 0.8 ... 1.1 N·m
  Main Circuit 0.8 ... 1.1 N·m


•


• 安装到DIN导轨上:

• TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
  TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715


•


• 标准:

• IEC/EN 60947-1
  IEC/EN 60947-4-1
  IEC/EN 60947-5-1
  UL 60947-1
  UL 60947-4-1


• UL/CSA适用的技术参数

•


• 工作电压UL/CSA:

• Auxiliary Circuit 600 V AC/DC
  Main Circuit 600 V AC


•


• 满载电流电机使用:

• (115 V AC) Single Phase 5.8 A
  (200 V AC) Three Phase 4.8 A
  (220 ... 240 V AC) Three Phase 6.8 A
  (230 V AC) Single Phase 4.9 A
  (440 ... 480 V AC) Three Phase 4.8 A
  (550 ... 600 V AC) Three Phase 1.7 A


•


• 额定功率UL/CSA:

• (115 V AC) Single Phase 0.25 Hp
  (200 V AC) Three Phase 1 Hp
  (220 ... 240 V AC) Three Phase 2 Hp
  (230 V AC) Single Phase 0.5 Hp
  (440 ... 480 V AC) Three Phase 3 Hp
  (550 ... 600 V AC) Three Phase 1 Hp


•


• 通用等级UL/CSA:

• (300 V AC) 8 A


•


• 拧紧力矩UL/CSA:

• Auxiliary Circuit 7 in·lb
  Control Circuit 7 in·lb
  Main Circuit 7 in·lb


• 环境条件

•


• 周围环境温度:

• Operation -20 ... +55 °C
  Storage -40 ... +80 °C


•


• 允许的工作海拔:

• 2000 m


•


• 抗机械冲击符合IEC 60068-2-27标准:

• 11 ms Pulse 15g


•


• 耐振动符合IEC 60068-2-6标准:

• 5g / 5 ... 150 Hz


•


• RoHS状态:

• Following EU Directive 2011/65/EU


• 认证及声明（文件编码）

•


• BV认证:

• 1SAA920000-0204


•


• CB认证:

• 1SAA938000-2002


•


• CCC认证:

• 1SAA938001-3805


•


• cULus 认证:

• cUL_E191658


•


• 符合性声明 - CE:

• 1SAD938516-0001


•


• DNV GL Certificate:

• 1SAA938000-0306


•


• EAC认证:

• 1SAA920000-2702


•


• 环境信息:

• 1SAC200067H0009


•


• 说明书和手册:

• 2CDC102047M6801


•


• KC认证:

• 1SAA938000-1501


•


• LR认证:

• 1SAA938000-0504


•


• RMRS认证:

• 1SAA938000-0704


•


• RoHS信息:

• 1SAD938514-0001


• 包装信息

•


• 1级包装单元:

• 10 piece


•


• 1级包装宽度:

• 108 mm


•


• 1级包装高度:

• 69 mm


•


• 1级包装长度:

• 247 mm


•


• 1级包装 总重:

• 1.775 kg


•


• 1级包装 EAN:

• 4013614413599


• 分类

•


• 对象分类代码:

• Q


•


• ETIM 4:

• EC000066 - Magnet contactor, AC-switching


•


• ETIM 5:

• EC000066 - Magnet contactor, AC-switching


•


• ETIM 6:

• EC000066 - Power contactor, AC switching


•


• ETIM 7:

• EC000066 - Power contactor, AC switching


•


• e级:

• 7.0 27371003


•


• UNSPSC:

• 39121529
