板式换热器

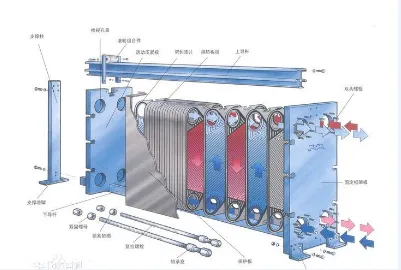

结构原理

   可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。

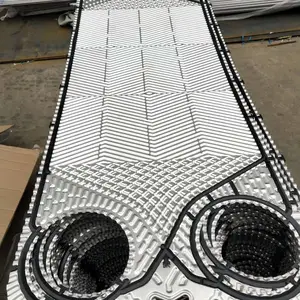

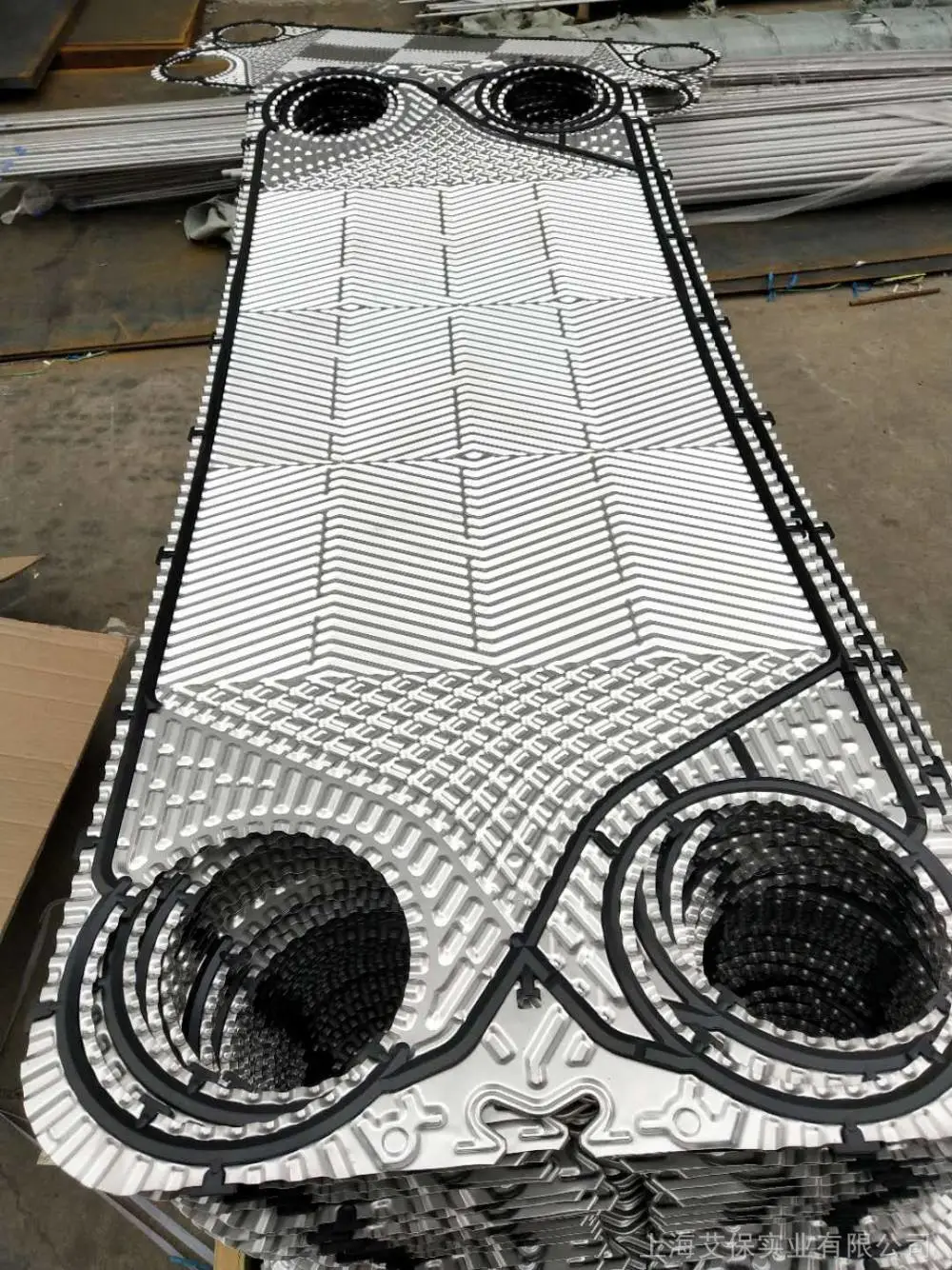

板片特点

 精准数值模拟技术结合精密的实验测量方法，设计出流动和传热性能优越的换热板片。板片在低流下能够产生高湍流及高换热系数。与其他制造商的板片相比，在其它条件相同的情况下，板片在一定的换热系数下具有更小的阻力系数。人字形波纹板片在板片之间形成多达数千个接触点。压制的板片具有极高的精度，它使得板片之间的接触点承压均匀，从而能承受高达2.0MPa以上的压力。板片的进口分流区设计有流线引导槽，它具有拉近不同流道的流动阻力差别的作用，使得流体在板片换热区域均匀分布，从而避免了不均匀流量分配和流动死角所带来的换热效率下降，点蚀和结垢等弊端。

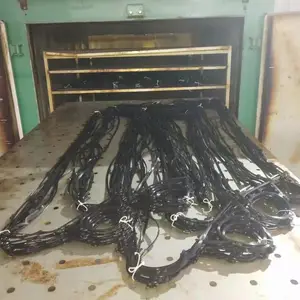

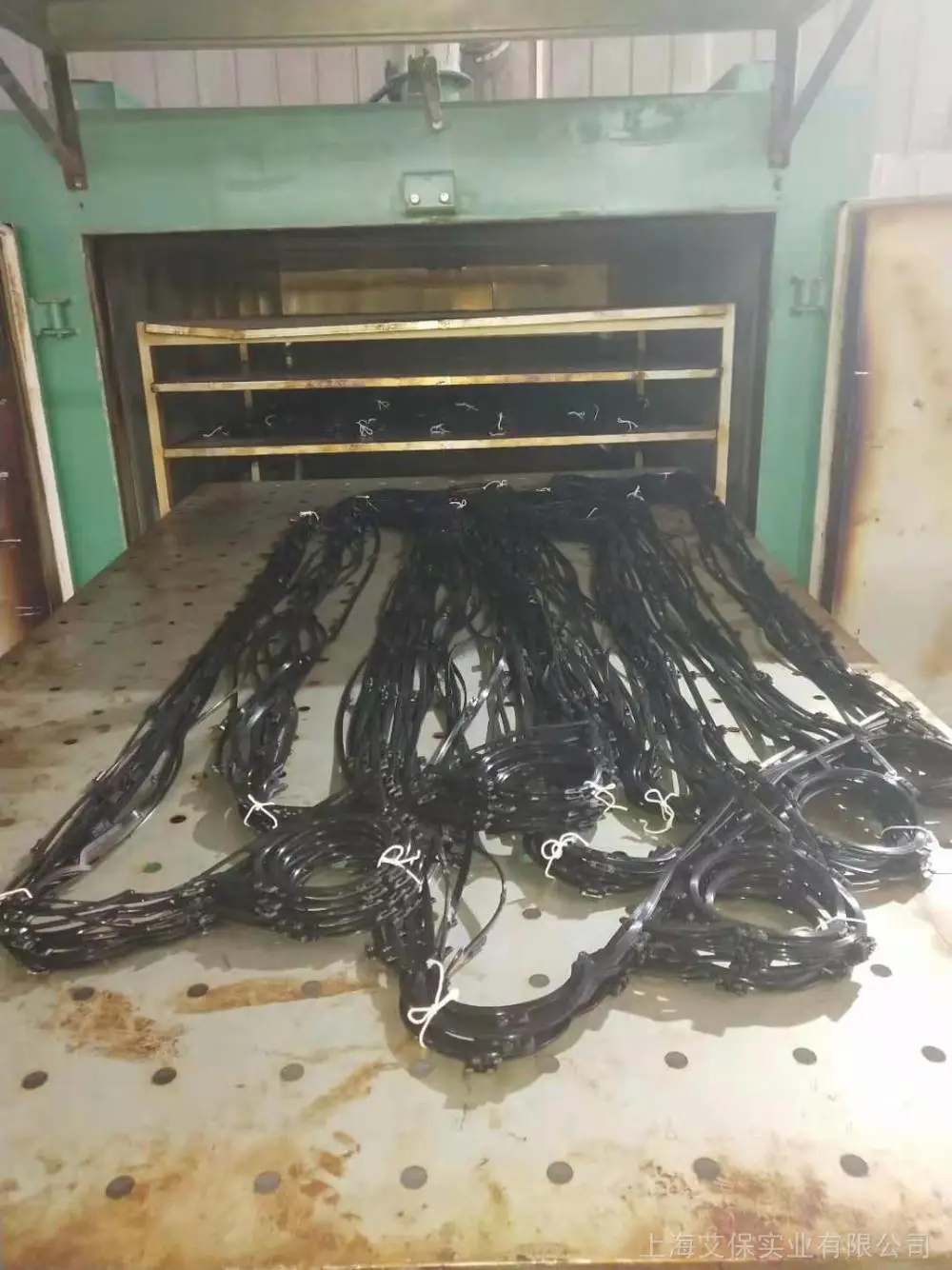

密封垫片：
密封垫片采用声誉***的厂家所提供的原料制造而成，有很长的使用寿命。在冷热流体间设置两道密封，中间是泄露区。无论冷流体还是热流体的内密封发生损坏，所泄漏的流体都会经泄露区从特别设计的密封垫泄露孔流到外界，而不会相互掺混。其独特设计的凸形截面使得整个板片组在夹紧时相互卡住，避免错位，大大增强了密封性能。其安装方式分为二种方式：胶粘式和挂扣式。

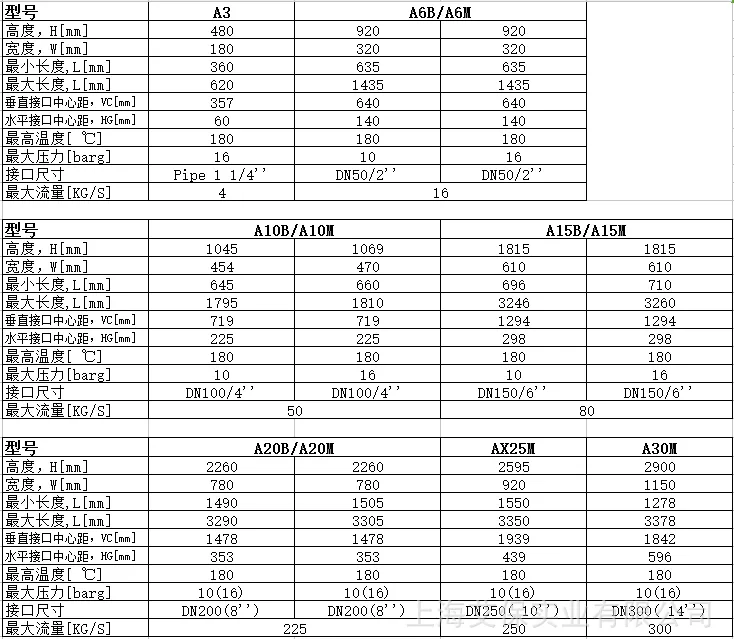

产品型号

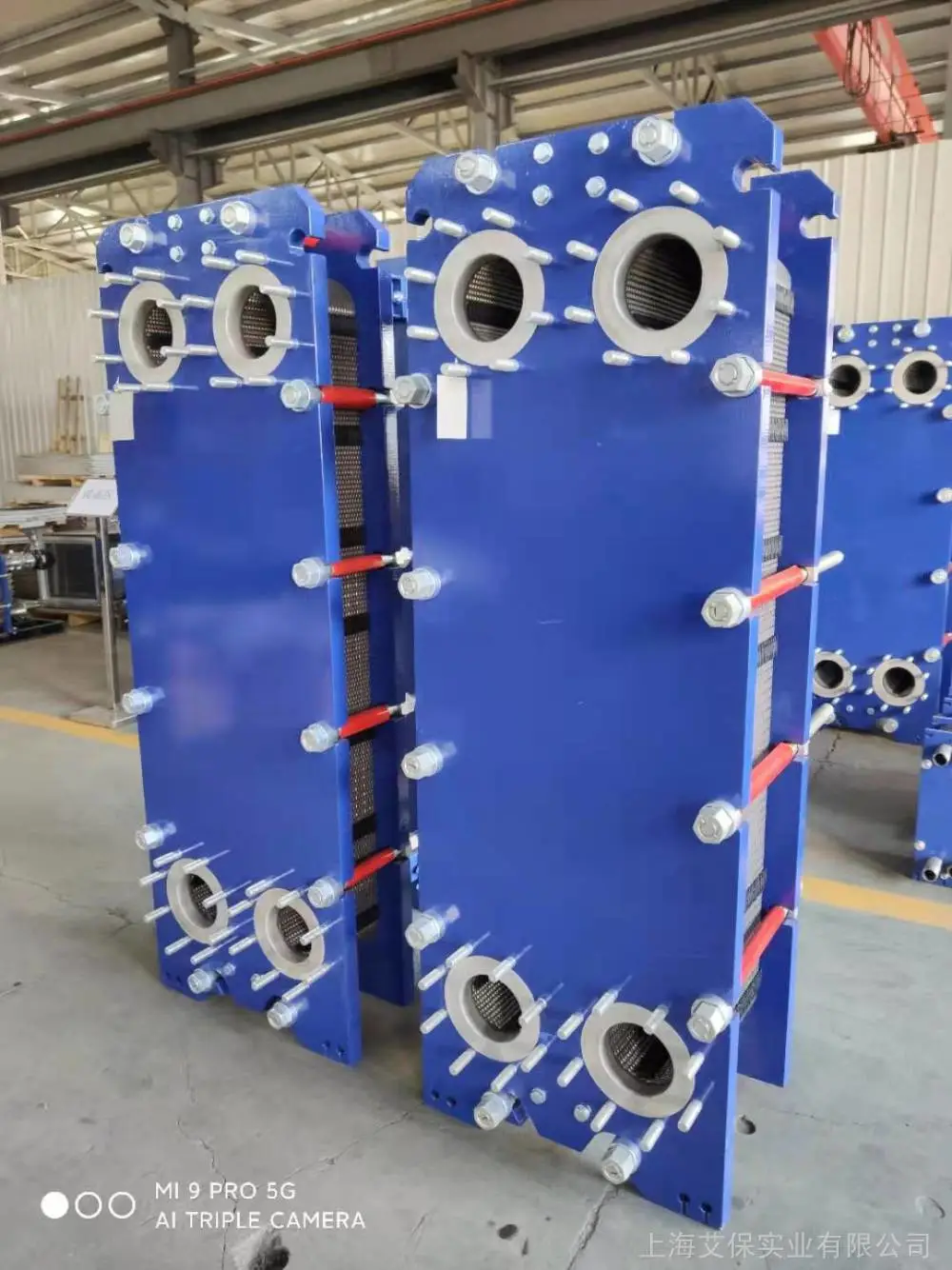

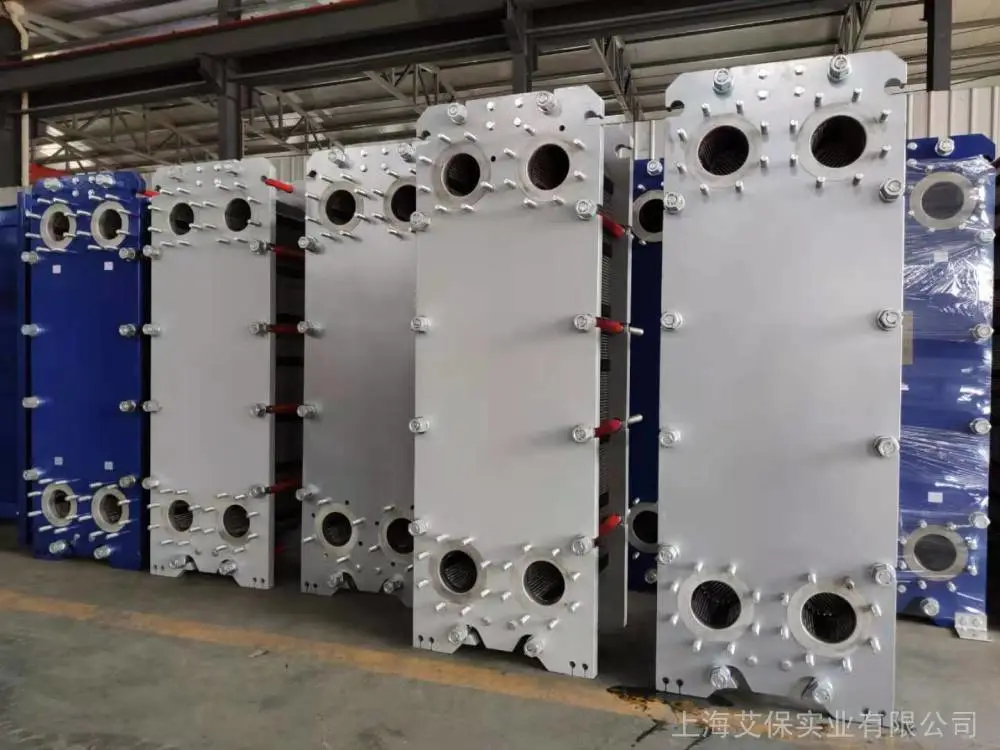

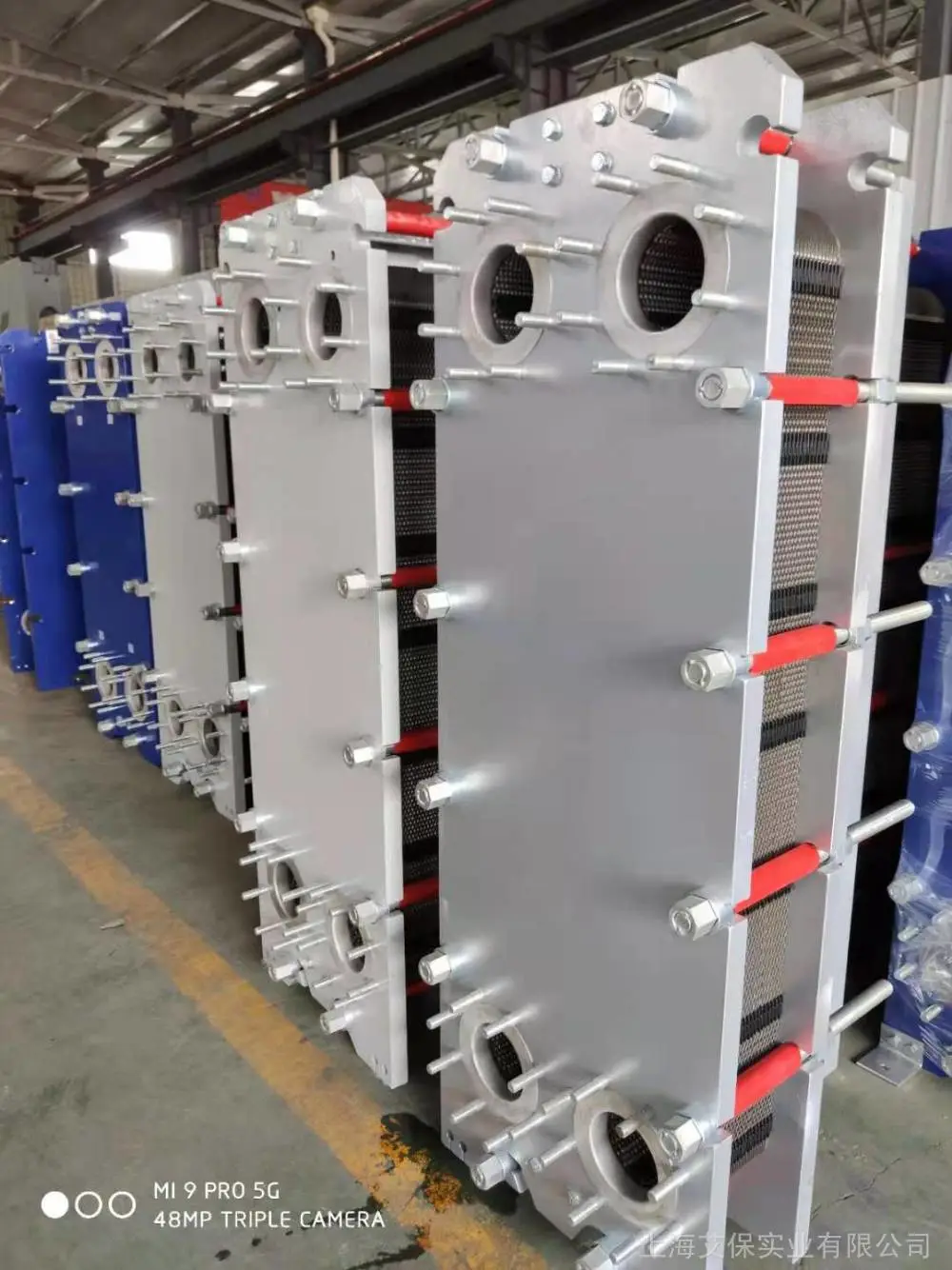

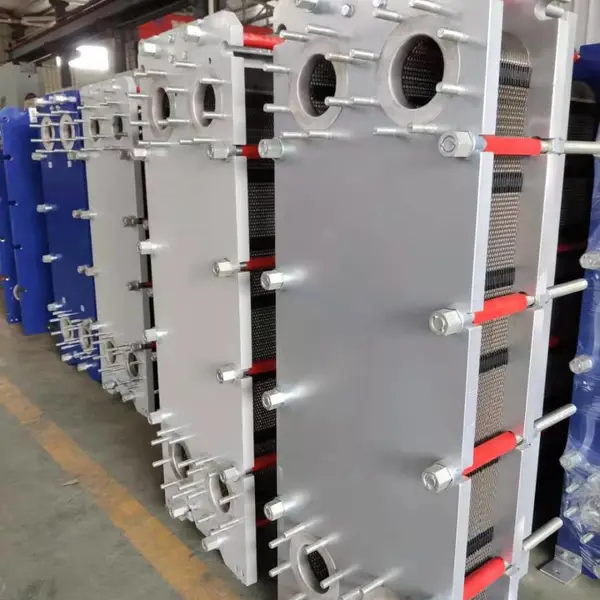

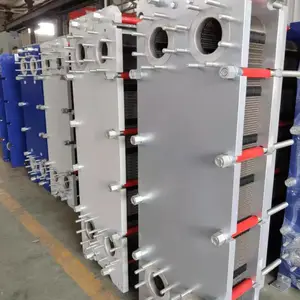

产品照片

应用范围

板式换热器已广泛应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、造纸、轻纺、船舶、供热等部门，可用于加热、冷却、蒸发、冷凝、余热回收等各种情况。

太阳能利用

参与太阳能集热板中传热介质乙二醇等防冻液热量交换过程，以达到利用太阳能目的。

化学工业

制造氧化钛、酒精发酵、合成氨、树脂合成、制造橡胶、冷却磷酸、冷却甲醛水、碱炭工业、电解制碱。

钢铁工业

冷却淬火油，冷却电镀用液、冷却减速器润滑油、冷却轧制机、拉丝机冷却液。

冶金行业

铝酸盐母液的加热和冷却，冷却铝酸钠，炼铝轧机润滑油冷却。

机械制造业

各种淬火液冷却，冷却压力机、工业母机润滑油，加热发动机用油。

食品工业

制盐，乳品，酱油，醋的冷却，动植物油加热、冷却，啤酒生产中啤酒、麦芽汁的加热冷却，制糖，明胶浓缩，冷却。

纺织工业

各种废液热回收，沸腾磷化纤维的冷却，冷却粘胶液，醋酸和酸醋酐的冷却，冷却碱水溶液，粘胶丝的加热和冷却。

造纸工业

冷却黑水，漂白用盐、碱液的加热、冷却，玻璃纸废液的热回收，加热蒸煮酸，冷却氢氧化钠水溶液，回收漂白张纸的废液，排气的凝缩，预热浓缩纸浆似的废液。

集中供暖

热电厂废热区域供暖，加热生活用水，锅炉区域供暖。

油脂工业

加热、冷却合成洗涤剂，冷却植物油，冷却氢氧化钠，冷却甘油、乳化油。

电力工业

发电机轴泵冷却，变压器油冷却。

海水养殖育苗

配套锅炉给育苗海水升温已节约煤炭的使用，从而节能环保提高效率。

板式换热器选型计算的方法及公式?

1.求热负荷Q：??Q=G．ρ．ＣP．Δt

2.求冷热流体进出口温度：t2=t1+??Q?/G?．ρ?．ＣP?

3. 冷热流体流量：Ｇ=?Q?/?ρ?．ＣP?．(t2-t1

4.求平均温度差Δtm??Δtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或Δtm=(T１-t2)+(T2-t1)/2

5.?选择板型?若所有的板型选择完，则进行结果分析。

6.?由Ｋ值范围，计算板片数范围Ｎmin，Ｎmax?Ｎmin?=??Q???/??Kmax?．Δtm?．F?P?．β?Ｎmax?=??Q???/?Kmin?．Δtm?．F?P?．β?7.取板片数N（Ｎmin≤Ｎ≤Ｎmax?）???????若N已达Ｎmax，做5。?8.取N的流程组合形式，若组合形式取完则做7。?

9.求Re，Nu????????Re?=?W?．de?/?ν??????Nu?=a1．Rea2．Pra3?10.求a，K传热面积Ｆ??????????a?=?Nu?．λ?/?de??K=??1?/??1/ah+1/?ac+γc+γc+δ/λ0???????F=?Q?/K?．Δtm?．β?

11.由传热面积Ｆ求所需板片数ＮＮ??????ＮＮ=???F/?Fp+?2?

12.若N＜NN，做8。?13.求压降Δp?????????Eu?=?a4．Rea5??Δp?=?Eu?．ρ．W2?．ф?14.?若Δp＞Δ允?，做8；??若Δp≤Δ允?，记录结果?，做8。?注:?1．（1）、（2）、（3）根据已知条件的情况进行计算。

2．当T1-t2=T2-t1时采用Δtm?=?(T１-t2)+(T2-t1)/2?

3．修正系数β一般0.7～0.9。?4．压降修正系数ф?，单流程ф度=1～1.2?，二流程、三流程ф=1.8～2.0，四流程ф=2.6～2.8。

5．a1、a2、a3、a4、a5为常系数。

维护保养

1、设备长期运行后板片表面将产生不同程度的水垢或沉积物，会降低传热效率和增加流阻，因此设备应根据水质、温度、介质特性等实际情况定期拆开检查清除污垢。清除污垢不得用金属刷子，以免划伤板片表面和降低抗腐蚀性能。由专业清洗队伍进行。

2、损坏的板片应进行更换，如没有备用板片，在操作允许情况下可以拆下两个相临板片（两张板片不应是换向板片而是带四孑的板片），夹紧尺寸应相应减少。

3.已经老化的密封垫应更换。

4、组装换热器时板片和密封垫应保持干净，板片摆放应整齐，并遵照产品组装板片。压紧时螺柱应对角压紧，受力应均匀，防止个别螺柱过紧损坏螺柱和垫片。

5、在有冬冻的场合，冬季时应将停止运行的设备内部介质放掉，防止冻坏设备，也可采用其它防冻措施。

注意事项

1、未安装的设备如六个月以上不投入使用，应将夹紧螺柱放松，使夹紧尺寸放松至规定的尺寸，使用时在按要求夹紧。

2、设备在施工中做完水压试验后若暂不投入生产使用或设备经过运行后停止使用，应将设备内部存水放净，避免板片受水和空气的两相腐蚀。

3、设备经长期运行后如果在排放孔或其它密封部位发现有介质少量渗出时应分析原因，如果是螺栓松动可以按要求夹紧，也可适当夹紧一些，但不得小于最小尺寸，以免压坏板片。如果是密封垫老化则应更换。

4、设备吊装时应使用起吊螺栓或起吊孔，不得起吊设备其它部位。

5、设备是按规定的操作条件确定其规格和流程组合的，因此应严格按原规定的操作条件运行，不得随意改变冷热介质品种及其流程。

6、设备进行试验性运行时，试验运行操作条件应与设计操作条件相符，否则试验结果将与设计数据不符合，尤其是设备用于油的冷却场合。如果试验性运行的油温低于设计的油温，则油的压力将明显增大，试验结果不能说明问题。

清洗工艺

1. 隔离设备系统，并将换热器里面的水排放干净。

2. 采用高压水清洗管道内存留的淤泥、藻类等杂质后，封闭系统。

3. 在隔离阀和交换器间装上球阀，进水和回水口都应安装。

4. 接上输送泵和连接导管，使清洗剂从换热器的底部泵入，从顶部流出。

5. 开始向换热器里泵入所需要的清洗剂(比例可根据具体情况调整)。

6. 反复循环清洗到推荐的清洗时间。随着循环的进展和沉积物的溶解，反应时产生的气体也会增多，应随时通过放气阀将多余的空气排出。随着空气的排出，换热器内的空间会增大，可加入适当的水，不要一开始就注入大量的水，可能会造成水的溢出。

7. 循环中要定时检查清洗剂的有效性，可以使用PH 试纸测定。如果溶液保持在PH值2‐3时，那么清洗剂仍然有效。如果清洗剂的PH 值达到5‐6时，需要再添加适量清洗剂。最终溶液的PH值在2‐3时保持30分钟没有明显变化，证明达到了清洗效果。注意:清洗剂可以回收后重复使用，排放会造成浪费。

8. 达到清洗时间后，回收清洗溶液。并用清水反复冲洗交换器，直到冲洗干净至中性，用PH试纸测定PH值6~7。

9. 完成清洗后既可开机运行。也可以打压试验，看是否有泄漏现象。如果有泄漏，可以采用高分子复合材料进行修复保护，并且可以大大延长设备的使用寿命。

⒑ 设备稳定后，记下当前的介质过流量、工作压力、换热效率等数据。

⒒ 比较清洗前和清洗后数值的变化，就可以计算出该企业每个小时所节省的电费、煤费等生产费用及提高的工作效率，这正是企业采用技术应用的价值补偿。

12.同样的操作方法也可用于凝汽器、框架式的热交换器清洗。

⒔ 如企业需要设备进行钝化预膜处理，可按以下流程进行操作:将钝化预膜剂按推荐稀释比泵入设备中(同时在循环槽内悬挂试片);按推荐时间循环、浸泡;检测预膜效果(红点法或蓝点法);排放;水冲洗干净至中性(用PH试纸测定PH值6~7)。

⒕ 钝化预膜结束后，采用风机等通风设备将系统吹干，可确保并提升钝化预膜效果。
