一、工作原理

ZW7-40.5/1250户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》***的要求。并满足IEC－56《交流高压断路器》国际电工委员会标准的要求。

该系列户外高压真空断路器总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、***、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。

二、主要特点

1、瓷柱式结构，防水型传动箱，新型的真空灭弧室；

2、2-3只电流互感器，每相四个线圈，根据用户需要选择变化；

3、可配CD10电磁机构或CT19弹簧机构；

4、开断性能好，可靠性高寿命长，维护工作量小；

5、无油化、无气化、经济环保；

6、外绝缘修正后现运行海拔2700mm，可定做高原型。

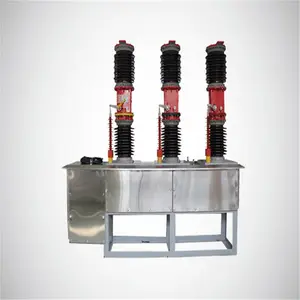

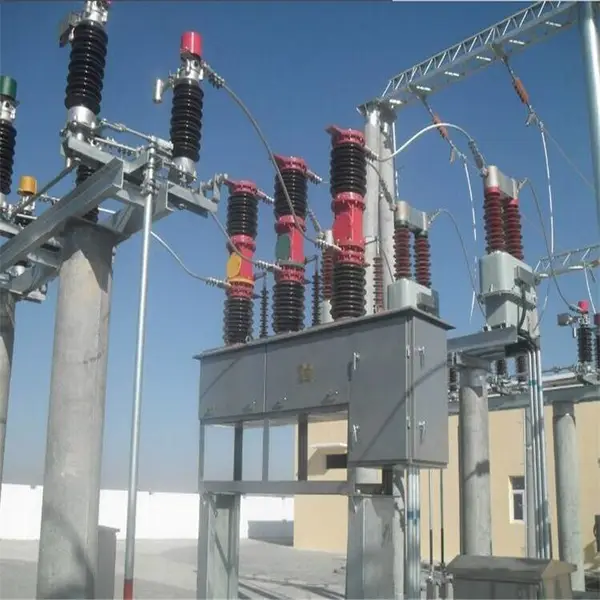

曙辰电气ZW7生产实物图：

三、使用环境

1、周围空气温度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m/s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、日温差：不超过25℃；

7、相对湿度：日平均不大于95%，月平均不大于90%；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

该真空断路器主要型号：ZW7-40.5/1250A、ZW7-40.5/1600、ZW7－40.5/2000

四、型号及含义

五、主要技术参数

六、外形及安装尺寸图

一、简略介绍：
　　ZW7-40.5系列户外高压真空开关,适用于三相交流50Hz、额定电压为40.5kV的户外高压电器设备。附装电动弹簧操动机构或电磁操动机构，可实现远程操控电动分、合闸功能，也可就地手动储能、手动分、合闸。

设计性能符合CB1984-89《交流高压断路器》***的要求。并满足IEC—56《交流高压断路器》国际电工委员会标准的要求及技术规范。

　　ZW7-40.5系列产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。能满足频繁操作的需要。并具有密封性好、***、耐高压、不燃烧、无爆炸、电器寿命长、安装维护方便等优点。主要用于户外40.5KV供电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常分断、合闸与短路保护之用。

二、使用环境条件:

海拔高度不超过2500米；

高原型不超过海拔4000米；

环境温度高温度不超过+40度，低温度不低于-30度。

相对空气湿度：日平均不大于95 %，月平均不大于90 %（25℃）；

风速不大于35米 / 秒；

防污等级为II***；

瓷套爬距为1050mm（1320mm）（公称爬电比距不低于25 mm / kV）。

水平加速度0.15g(max)

使用场合在没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合.

ZW7-40.5型户外高压真空断路器用于交流 50Hz 、 40.5kV 的三相电力系统，作为分、合负荷电流、过载电流及短路电流之用。

该真空开关符合*** GB1984-89 《交流高压断路器》和国际电工委员会标准 IEC56 《高压交流断路器》的要求。

主要功能：

a.采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；

b.结构简单，兔维护，不检修周期长

c.绝缘性能好，防污树巨力强；

d.可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；

e.内装电流互感器，讲师精度达0.2级，可实现三相互动保护;

f.内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。
