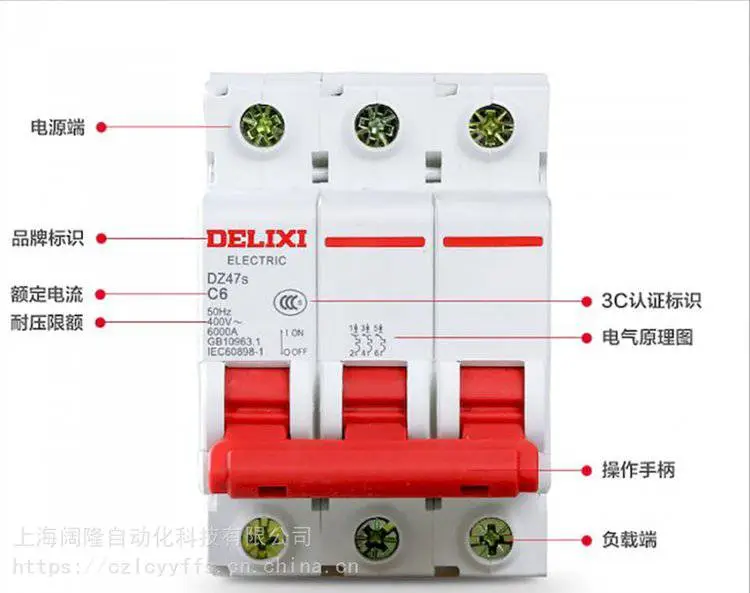

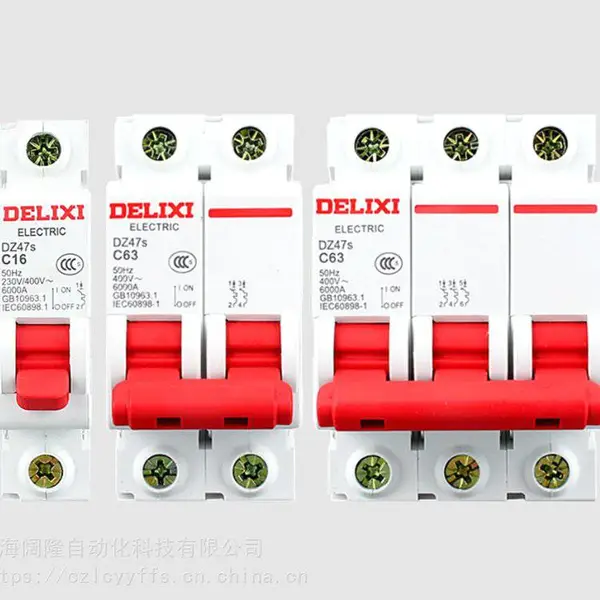

供应（DELIXI）德力西电气DZ47sN5C32小型标准断路器

对线路过电压故障进行保护

当脱扣器两端电压上升至额定范围时，触发与之拼装的断路器脱扣

前面板上有故障脱扣指示，指示件弹起，为过电压脱扣

额定工作脱扣过电压 ：280(1±5%)V AC

远程指示附件

OF 辅助触头

外接电路，指示断路器的合、分状态

辅助触头的基本形式：一常开，一常闭

接线能力：1-2.5mm2

导线

SD 报警触头

断路器故障脱扣时发出信号

前面板上有机械指示，可指示故障脱扣

辅助触头的基本形式：一常开，一常闭

接线能力：1-2.5mm2

导线

MN欠压脱扣器

对线路欠电压故障进行保护

当脱扣器两端电压下降至额定范围时，触发与之拼装的断路器脱扣

前面板上有故障脱扣指示，指示件弹起，为欠电压脱扣

额定工作脱扣欠电压 ：161(1±5%）V AC，欠电压保护区间为(35%～70%)Ue

接线能力 ：1-2.5mm2

MVMN过欠压脱扣器

对线路过电压和欠电压等故障进行保护

当脱扣器两端电压上升或下降至额定范围时，触发与之拼装的断路器脱扣

前面板上有故障脱扣指示，指示件弹起，为过电压或欠电压脱扣

额定工作脱扣过电压 ：280（1±5%）V AC，额定工作脱扣欠电压 ：161（1±5%）V AC，

欠电压保护区间为(35%～70%)Ue

DZ47sN1C1 DZ47sN1D1

2 - DZ47sN1C2 DZ47sN1D2

3 - DZ47sN1C3 DZ47sN1D3

4 - DZ47sN1C4 DZ47sN1D4

5 - DZ47sN1C5 DZ47sN1D5

6 DZ47sN1B6 DZ47sN1C6 DZ47sN1D6

8 DZ47sN1B8 DZ47sN1C8 DZ47sN1D8

10 DZ47sN1B10 DZ47sN1C10 DZ47sN1D10

13 DZ47sN1B13 DZ47sN1C13 DZ47sN1D13

16 DZ47sN1B16 DZ47sN1C16 DZ47sN1D16

20 DZ47sN1B20 DZ47sN1C20 DZ47sN1D20

25 DZ47sN1B25 DZ47sN1C25 DZ47sN1D25

32 DZ47sN1B32 DZ47sN1C32 DZ47sN1D32

40 DZ47sN1B40 DZ47sN1C40 DZ47sN1D40

50 DZ47sN1B50 DZ47sN1C50 DZ47sN1D50

63 DZ47sN1B63 DZ47sN1C63 DZ47sN1D63

1P+N 10 DZ47sN5B10 DZ47sN5C10 DZ47sN5D10

13 DZ47sN5B13 DZ47sN5C13 DZ47sN5D13

16 DZ47sN5B16 DZ47sN5C16 DZ47sN5D16

20 DZ47sN5B20 DZ47sN5C20 DZ47sN5D20

25 DZ47sN5B25 DZ47sN5C25 DZ47sN5D25
