产品执行标准：Q/HGY05-2020 一、用途：
ZX/DQL-16Z 型经纬罗盘仪适用于矿山开采和森林资源调查中的各种测量工作。
如方位角、水平角、垂直角、高差、距离等。也可以用于农田水利、土地规划、地
形规划、地形测绘等一般工程测量。
二、主要技术参数：
望远镜： 放大倍率——16 倍 正像 口径——22mm
视距乘常数——100 视距加常数——0
视场角——2°30′ 短视距——2.5m
磁罗盘： 磁针长度——67mm 度盘格值——1°
水平度盘： 度盘格值——1° 游标格值——5′
竖直度盘： 度盘格值——1° 游标格值——5′
量 程——±50°
水准器： 角 值——20′±5′/2mm
三、仪器结构：

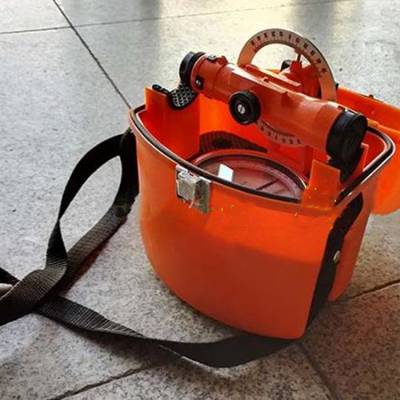

仪器主要由望远镜、磁罗盘组、水平度盘组、竖盘组和安平组五部分组成。
见图。望远镜 2 为 16 倍正像内调焦式，并可在垂直面内作 360°回转，内置分
划板，可用来瞄准和测距。镜筒顶部中心设有上对中点，适用于矿井以顶部为
基准的测量。
磁罗盘组由磁针度盘 14、方向盘 15 和磁针 16 组成，主要用于磁方位角的
测量。
水平度盘组由水平度盘 11 和游标 10 组成，主要用于水平角的测量。
竖盘组不仅是望远镜的回转支架而且装有与望远镜同步转动的竖直度盘，
主要用于竖直角的测量。
安平机构 13 是球臼式结构，主要用于与三脚架的连接，并可以随意调节，
迅速方便的将仪器安平。
为操作方便，仪器设有横轴止动螺旋 3 和微调螺旋 4，竖轴止动螺旋 12 和
微调螺旋 8，用于仪器水平和竖直两个方向的精*调整。
