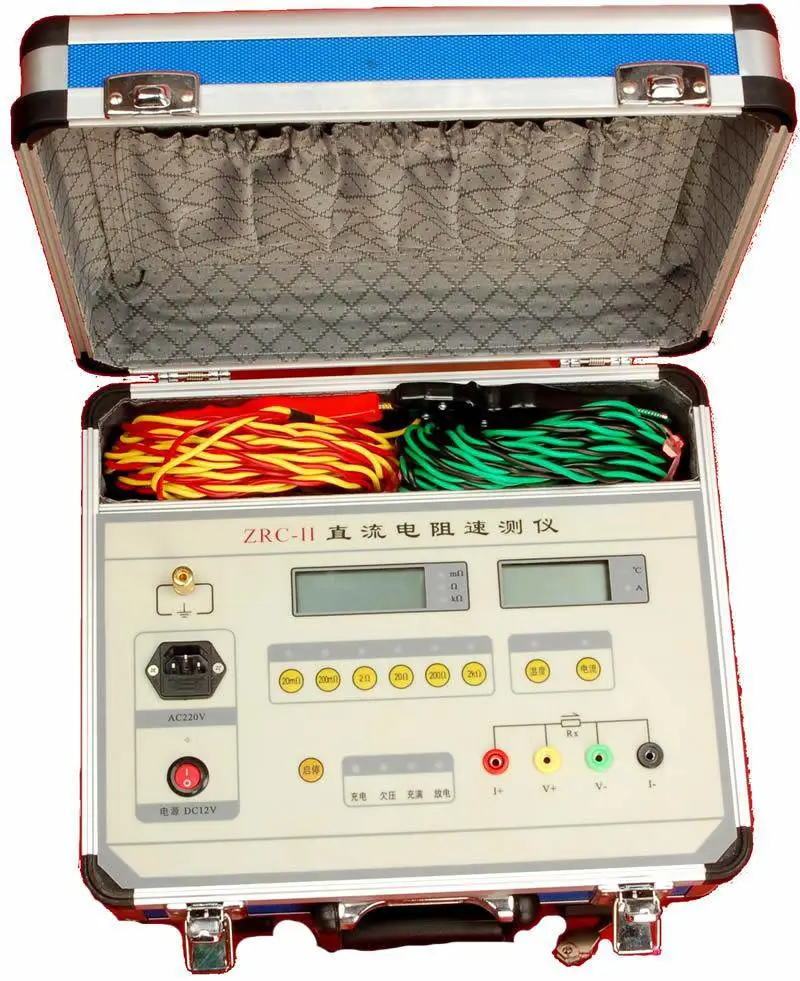

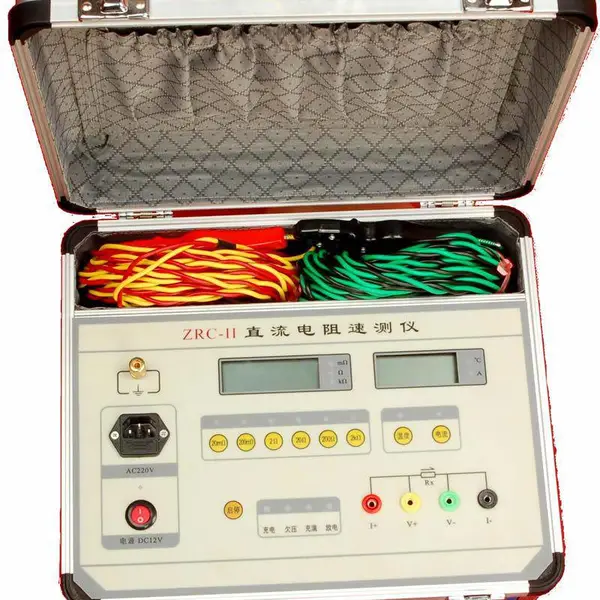

ZRC-2A型直流电阻测试仪使用说明书

一．概述

ZRC-II 2A型变压器直流电阻测试仪（微欧计）是取代直流单、双臂电桥的高精度换代产品。仪器采用了***的开关电源技术，由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。是测量电力变压器等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器，其测量速度比电桥快一百多倍。仪器内装可充电锂离子电池组（12V），交、直流两用，便于现场及野外测试。

二．工作原理

本仪器内有一个能产生直流电流的；锂离子可充电池恒流源。在测量电阻时，恒流从I_＋、I_－端向被试品馈入恒流，该电流在被测体上产生相应的电压值，这一电压值在V_＋、V_－端取回本机，经放大后，直接用四位半LCD数字显示被试品的电阻值。

三．技术指标

1、        使用条件：

环境温度：0℃～40℃

相对温度：≤85％RH

2、        测量范围：1mΩ～20mΩ;20～200mΩ;0.2～2Ω;  20～200Ω;200Ω～2kΩ

3、        测量精度：０.5级

4、        分辨率：1μΩ

5、        恒流源：2A（1uΩ～2Ω）、0.2A(2Ω～200Ω)、0.02A（20Ω～2000Ω）

6、        工作电压

直流12V～16.8V（2.2Ah）锂离子可充电电池      交流  220V。

7、        功耗：≤15W

8、        外形尺寸：335×275×175mm

9、        重量：2.8kg
