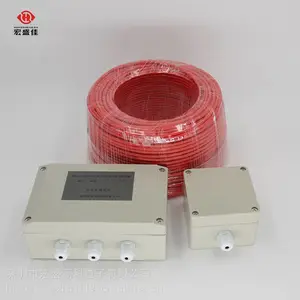

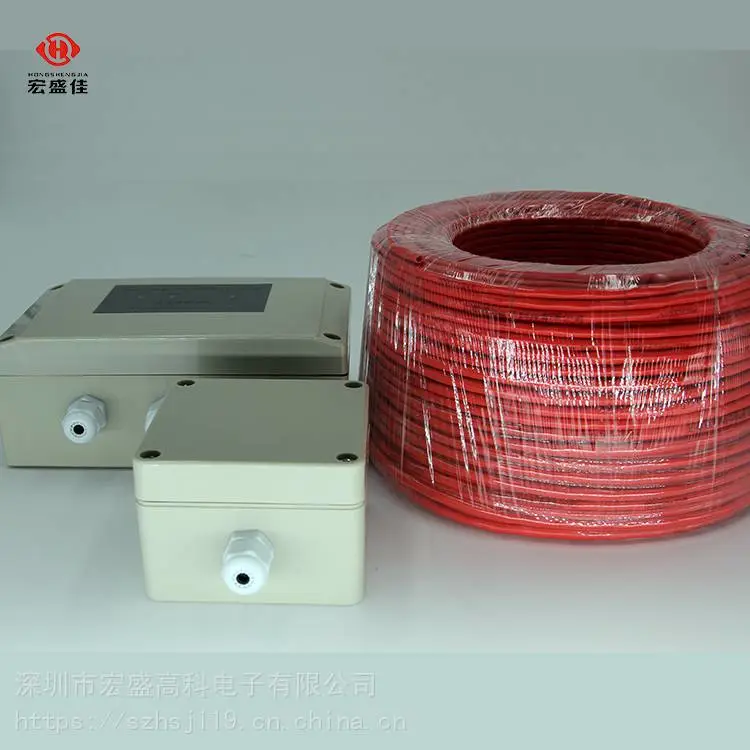

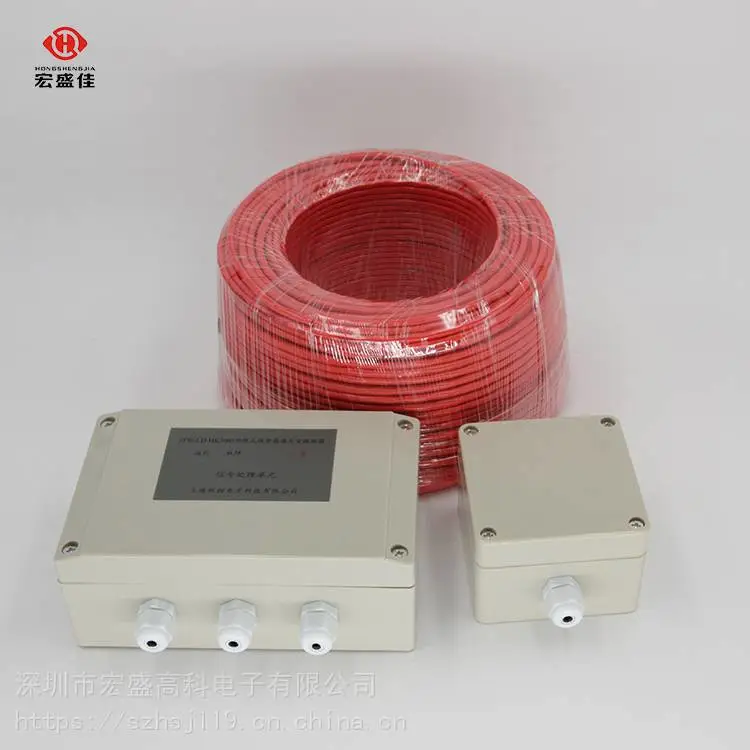

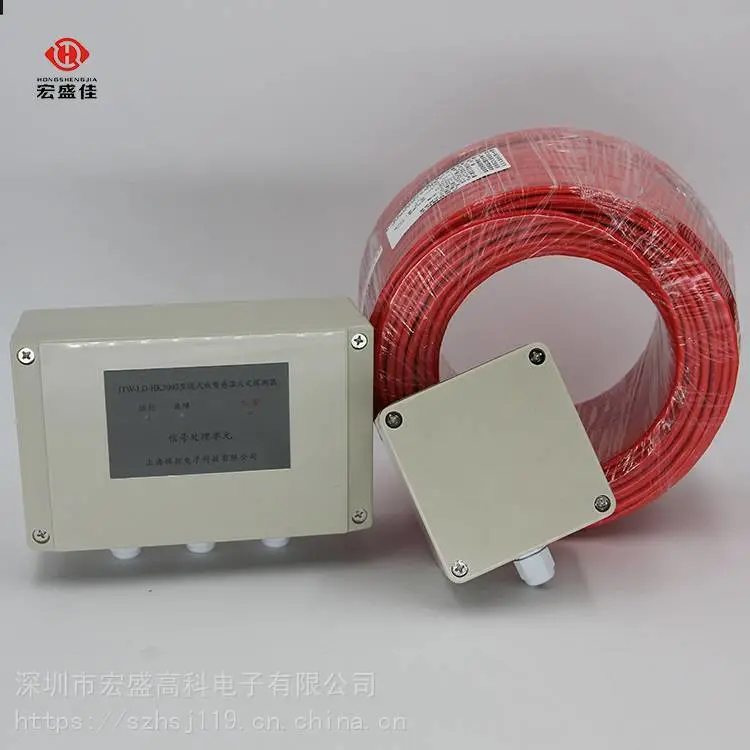

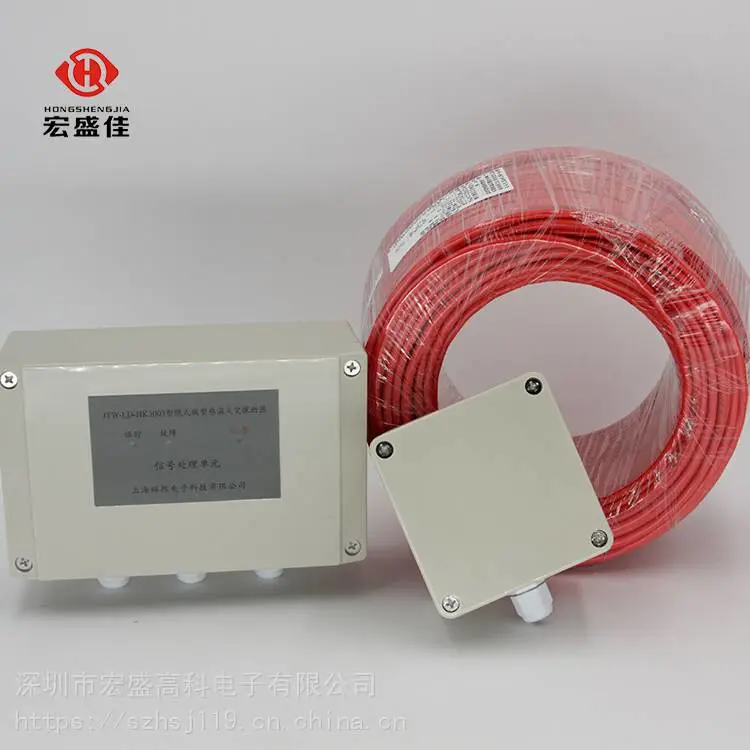

宏盛高科JTW-LD-HK3003可恢复感温电缆微处理器/终端处理器（以下简称探测器）是一种可恢复式火灾探测产品，该探测器以中华人民共和国***GB16280-2014《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。该探测器由感温电缆、信号处理单元、终端单元组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。

二.工作原理

探测器由感温电缆、信号处理单元、终端单元组成。感温电缆采用两芯缆式结构，其芯线采用直径为0.6mm的金属丝，金属丝的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；信号处理单元内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端单元连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。

三. 主要功能特点及技术性能

1.  符合中华人民共和国***GB16280-2014《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1米。

2. 具有定温报警功能，定温报警阈值为85℃ 。

3. 使用长度≤200m。

4. 具有火灾报警、故障报警两组独立无源继电器触点输出。

5. 可以监视感温电缆的开路、短路故障。

6. 感温电缆具有可恢复功能。

7.  感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。

四．主要技术参数：

1.  报警温度85℃±10％  105℃±10％   其它温度可定制

2.  使用环境温度：-10℃～50℃

3.  使用环境相对湿度：≤95％，无凝露.

4.  工作电压：

5.  静态监视电流：              工作电压30V时  ≤25mA

                            工作电压24V时  ≤40mA

                              工作电压10V时  ≤ 90mA

6.  报警状态电流：              工作电压30V时  ≤40mA

                              工作电压24V时  ≤70mA

                            工作电压10V时  ≤ 160mA

  7.自恢复保险丝:                350 mA

  8．火警输出形式：   继电器（报警时闭合）输出

     故障输出形式：   继电器转换触点输出

9．继电器触点容量：1A/24VDC

10. 外形尺寸:

 信号处理单元外形尺寸(长x宽 x高): 160.0mm x 100.0mm x 64.5mm

 终端单元外形尺寸(长x宽 x高):80mm x 82mm x 56mm

11.外壳防护等级：IP65

二.工作原理

探测器由感温电缆、信号处理单元、终端单元组成。感温电缆采用两芯缆式结构，其芯线采用直径为 0.6mm 的金属丝，金属丝的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；信号处理单元内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端单元连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。

三. 主要功能特点及技术性能

1.符合中华人民共和国*** GB16280-2014《线型感温火灾探测器》的相关要求。

其动作性能的受热长度为 1 米。

2.具有定温报警功能，定温报警阈值为 105℃ 。

3.使用长度≤200m。

4.具有火灾报警、故障报警两组独立无源继电器触点输出。

5.可以监视感温电缆的开路、短路故障。

6.感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。

- 1 -

四．主要技术参数：

7.自恢复保险丝:                                400 mA

8．火警输出形式：      继电器（报警时闭合）输出

故障输出形式：      继电器转换触点输出

9．继电器触点容量：1A/24VDC

10.  外形尺寸:

信号处理单元外形尺寸(长×宽 ×高): 160.0mm × 100.0mm × 64.5mm 终端单元外形尺寸(长×宽 ×高):80mm ×82mm × 56mm
