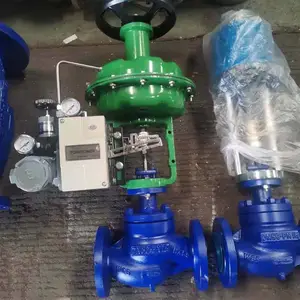

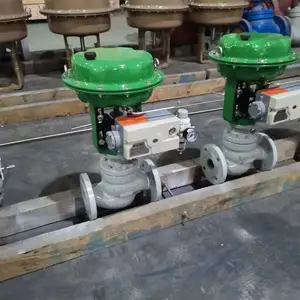

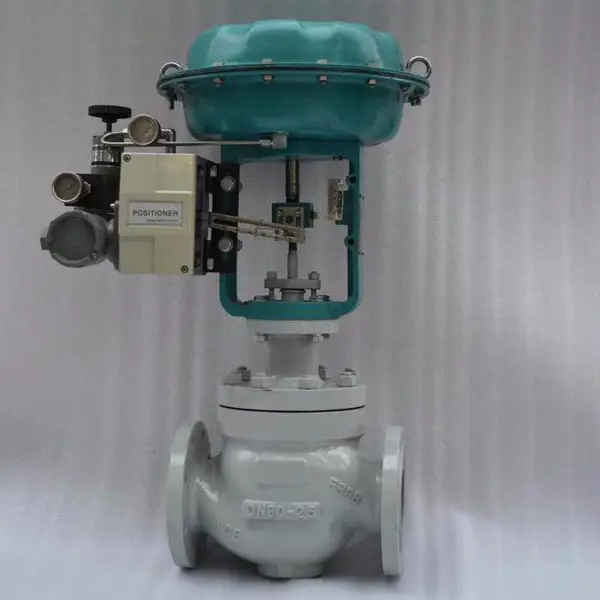

JHP(M)型气动单座（套筒）调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，应用于要求噪音低、压差大的工业过程自动控制系统中。
一、阀体
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB/T79.2-94凹式
阀体材料：HT200 ZG230—450
ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
二、阀内组件
阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
三、流量特性图

四、执行机构：
形 式：多弹簧式薄膜执行机构 垫 片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡胶夹增强涤纶织物弹簧范围：20-100(40-200、80-240 、20-60 压缩弹簧：60Si2Mn 60-100) KPa
推 杆：2Cr13 供气 压力：0.14 0.16 0.28MPa
膜 盖：A3 气源 接头：内螺纹M10X1
衬 套：2Cr13 环境 温度：-30~+70℃
阀作用型式：气一开式，气一闭式

六、ZJHP型气动单座调节阀允许压差
说明： 1、本表以标准规格执行机构为计算基础。如工作压差超出表列范围，可向厂方提出，采取适当的解决办法。本表单位为：MPa
2、本表以阀门关位置为计算基础。因此其它位置会有更大的允许压差。

七、ZJHM型气动套筒调节阀允许压差表

说明： 1、本表以标准规格执行机构为计算基础。如工作压差超出表列范围，可向厂方提出，采取适当的解决办法。
八、ZJHP/M型气动调节阀外形图

九、ZJHP/M型气动薄膜调节阀外型尺寸
