食品接触级ABS 台湾奇美 PA-757F

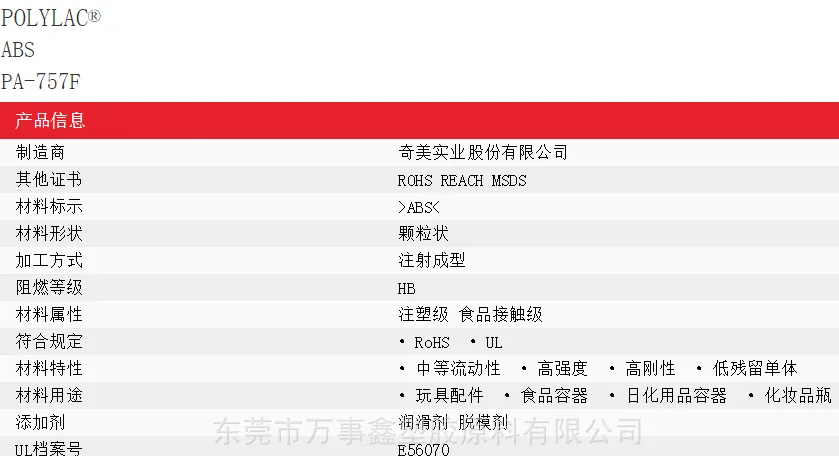

产品介绍

加工流程

工艺性

ABS属于无定形聚合物，无明显熔点。由于其牌号品级繁多，在注塑过程中应按品级的不同制订合适的工艺参数，一般在160℃以上，240℃以下即可成型。因为温度过高，有破坏ABS中橡胶相的倾向，而且在250℃以上开始出现分解。在成型过程中、ABS热稳定性较好，可供选择的范围较大，不易出现降解或分解。而且ABS的熔体粘度适中，其流动性比聚氯乙烯、聚碳酸酯等要好，而且熔体的冷却固化速度比较快，一般在5?15S内即可冷固。ABS的流动性与注射温度和注射压力都有关系，其中注射压力稍敏感些。为此，在成型过程中可从注射压力人手，以降低其熔体粘度，提髙充模性能。ABS因组分的不同，吸水及粘附水的性能各异，其表面粘附水及吸水率在0.2?0.5%有时可达0.3?0.8%之间，为了得到较为理想的制品，在成型前作干燥处理，使含水量降至0.1%以下。否则制件表面将会出现气泡、银丝等疵病。

成型工艺

塑料ABS也可以说是聚苯乙烯的改性，比HIPS有较高的抗冲击强度和更好的机械强度，具有良好的加工性能，可以使用注塑机、挤出机等塑料成型设备进行注塑、挤塑、吹塑、压延、层合、发泡、热成型，还可以焊接、涂覆、电镀和机械加工。ABS的吸水性比较高，加工前需进行干燥处理，干燥温度为70~85℃，干燥时间为2~6h；ABS制品在加工中容易产生内应力，如应力太大，致使产品开裂，应进行退火处理，把制件放于70~80℃的热风循环干燥箱内2~4h，再冷却至室温即可。

挤出工艺

塑料ABS生产管材、板材、片材、及型材等制品，管材可用于各种水管、气管、润滑油及燃料油的输送管；板材、片材可用于地板、家具、池槽、过滤器、墙壁隔层及热成型或真空成型。挤出机的螺杆长径比通常比较高，L/D为18~22之间，压缩比为（2.5~3.0）。宜用渐变型带鱼雷头螺杆，料筒温度分别为：料斗部150~160℃，料筒前部180~190℃，模头温度185~195℃，模具温度180~200℃，其次吹塑成型温度可控制在140~180℃之间。

注塑工艺

ABS树脂是在聚苯乙烯树脂改性的基础上发展起来的三元共聚物。其中A代表丙烯睛、B代表丁二烯、S代表苯乙烯。ABS树脂具有三种组份的综合性能、A可以提高耐油性、耐化学腐蚀性，从而具有一定的表面硬度；B使ABS呈现橡胶态的韧性，提高了冲击韧性；S使ABS塑料呈现出较好的流动性，使之具有热塑性塑料成型加工的良好性能。

ABS塑料在我国主要用于制造仪器仪表、家用电器、电话机、电视机等的外壳及电镀用的ABS塑料，使其赋予金属光泽，ABS用于代替金属。我厂生产的各类型号电冰箱的内胆及各种塑料制品中，ABS注塑制品占电冰箱塑料制品总数的88%以上。

主要特性

塑料ABS树脂是产量，应用***的聚合物，它将PB、PAN、PS的各种性能有机地统一起来，兼具韧、硬、刚相均衡的优良力学性能。ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，A代表丙烯腈，B代表丁二烯，S代表苯乙烯。经过实际使用发现：ABS塑料管材，不耐硫酸腐蚀，遇硫酸就粉碎性破裂。

由于具有三种组成，而赋予了其很好的性能；丙烯腈赋予ABS树脂的化学稳定性、耐油性、一定的刚度和硬度；丁二烯使其韧性、冲击性和耐寒性有所提高；苯乙烯使其具有良好的介电性能，并呈现良好的加工性。

大部分ABS是***的，不透水，但略透水蒸气，吸水率低，室温浸水一年吸水率不超过1%，而物理性能不起变化。ABS树脂制品表面可以抛光，能得到高度光泽的制品。比一般塑料的强度高3-5倍。

ABS具有优良的综合物理和机械性能，较好的低温抗冲击性能。尺寸稳定性。电性能、耐磨性、抗化学药品性、染色性、成品加工和机械加工较好。ABS树脂耐水、无机盐、碱和酸类，不溶于大部分醇类和烃类溶剂，而容易溶于醛、酮、酯和某些氯代烃中。ABS树脂热变形温度低可燃，耐热性较差。熔融温度在217~237℃，热分解温度在250℃以上。如今的市场上改性ABS材料，很多都是掺杂了水口料、再生料。导致客户成型产品性能不是很稳定。

物料性能

1. 综合性能较好，冲击强度较高，化学稳定性，电性能良好；

2. 与372有机玻璃的熔接性良好，制成双色塑件，且可表面镀铬，喷漆处理；

3. 有高抗冲、高耐热、阻燃、增强、透明等级别；

4. 流动性比HIPS差一点，比PMMA、PC等好，柔韧性好；

5. 适于制作一般机械零件，减磨耐磨零件，传动零件和电讯零件。

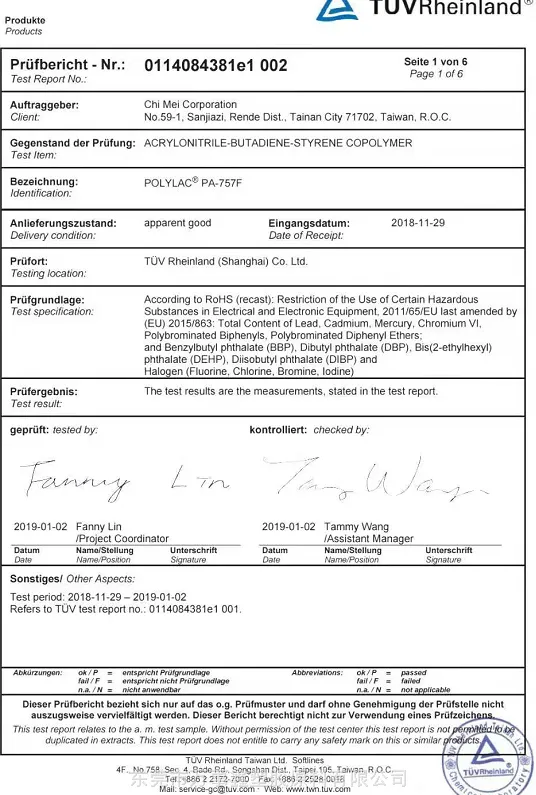

RoHS报告

发展前景

ABS是20世纪40年代发展起来的通用热塑性工程塑料，是一个综合力学性能十分***的塑料品种，不仅具有良好的刚性、硬度和加工流动性，而且具有高韧性特点，可以注塑、挤出或热成型。　大部分汽车部件都是用注塑成型方法加工的，ABS树脂的优点是抗冲性、隔音性、耐划痕性，耐热性更好，比PP更美观，特别在横向抗冲性和使用温度较为严格的部件。ABS树脂是汽车中使用仅次于聚氨脂和聚丙烯的第三大树脂。ABS树脂可用于车内和车外部外壳，方向盘、导油管及把手和按钮等小部件，车外部包括前散热器护栅和灯罩等。

ABS树脂容易加工，加工尺寸稳定性和表面光泽好，容易涂装、着色，还可以进行喷涂金属、电镀、焊接和粘接等二次加工性能，可广泛应用于电子电器领域，包括各种办公和消费性电子/电器，办公电器包括电子数据处理机、办公室设备。如今在电子电器市场，ABS树脂在要求阻燃和高耐热的电子/电器市场中将保持其地位，阻燃与耐高热的ABS树脂在与ABS/PC等工程塑料合金的竞争中具有明显的优势。

ABS树脂在日用消费品领域具有广泛的应用，比如建材管材、板材或片材，如今被价格更为低廉的PVC树脂取代了一部分。ABS树脂用于与建筑有关的领域，其中挤出片材用于卫生器具如澡盒、游泳池衬里等，另外注塑成型的管材和管件，少量生产挤出成型的电话电缆管线。

           ABS产品广泛应用于电子、电器、汽车、通讯、包装、运动器材、旅游休闲产品、制鞋、公共交通、办公家具等领域，欢迎您的来电、来访！
