ABS 韩国LG TR558A 透明级

介绍

ABS塑料是丙烯腈(A)、丁二烯(B)、苯乙烯(S)三种单体的三元共聚物，三种单体相对含量可任意变化，制成各种树脂。

ABS塑料兼有三种组元的共同性能，A使其耐化学腐蚀、耐热，并有一定的表面硬度，B使其具有高弹性和韧性，S使其具有热塑性塑料的加工成型特性并改善电性能。因此ABS塑料是一种原料易得、综合性能良好、价格便宜、用途广泛的“坚韧、质硬、刚性”材料。ABS塑料在机械、电气、纺织、汽车、飞机、轮船等制造工业及化工中获得了广泛的应用。

物性表

包装如下

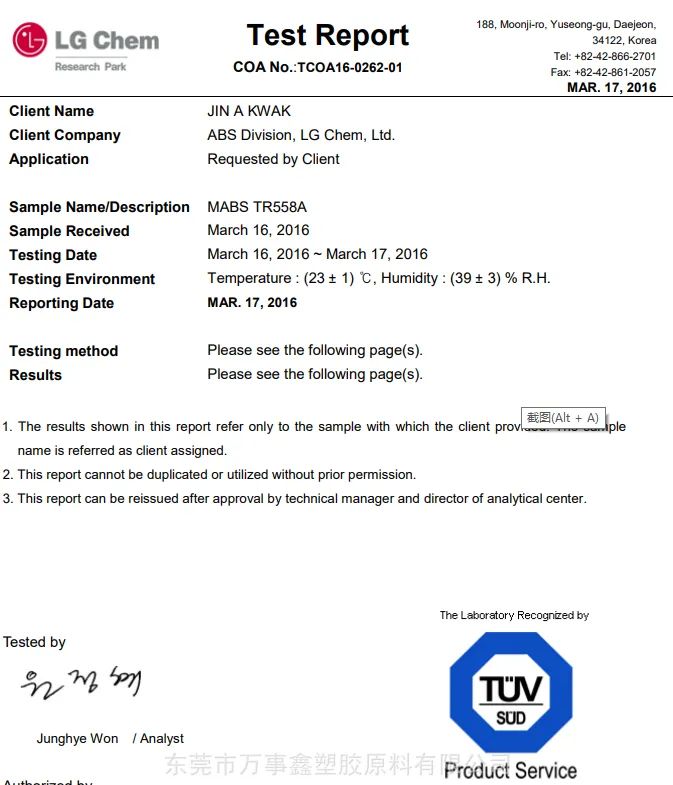

RoHs报告

主要特性

塑料ABS树脂是产量，应用***的聚合物，它将PB、PAN、PS的各种性能有机地统一起来，兼具韧、硬、刚相均衡的优良力学性能。ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，A代表丙烯腈，B代表丁二烯，S代表苯乙烯。经过实际使用发现：ABS塑料管材，不耐硫酸腐蚀，遇硫酸就粉碎性破裂。

由于具有三种组成，而赋予了其很好的性能；丙烯腈赋予ABS树脂的化学稳定性、耐油性、一定的刚度和硬度；丁二烯使其韧性、冲击性和耐寒性有所提高；苯乙烯使其具有良好的介电性能，并呈现良好的加工性。

大部分ABS是***的，不透水，但略透水蒸气，吸水率低，室温浸水一年吸水率不超过1%，而物理性能不起变化。ABS树脂制品表面可以抛光，能得到高度光泽的制品。比一般塑料的强度高3-5倍。

ABS具有优良的综合物理和机械性能，较好的低温抗冲击性能。尺寸稳定性。电性能、耐磨性、抗化学药品性、染色性、成品加工和机械加工较好。ABS树脂耐水、无机盐、碱和酸类，不溶于大部分醇类和烃类溶剂，而容易溶于醛、酮、酯和某些氯代烃中。ABS树脂热变形温度低可燃，耐热性较差。熔融温度在217~237℃，热分解温度在250℃以上。如今的市场上改性ABS材料，很多都是掺杂了水口料、再生料。导致客户成型产品性能不是很稳定。

（1）物料性能

1. 综合性能较好，冲击强度较高，化学稳定性，电性能良好；

2. 与372有机玻璃的熔接性良好，制成双色塑件，且可表面镀铬，喷漆处理；

3. 有高抗冲、高耐热、阻燃、增强、透明等级别；

4. 流动性比HIPS差一点，比PMMA、PC等好，柔韧性好；

5. 适于制作一般机械零件，减磨耐磨零件，传动零件和电讯零件。

（2）成型性能

1. 无定形材料，流动性中等，吸湿大，必须充分干燥，表面要求光泽的塑件须长时间预热干燥80-90度，3小时；

2. 宜取高料温，高模温，但料温过高易分解（分解温度为>270℃）。对精度较高的塑件，模温宜取50-60℃，对高光泽、耐热塑件，模温宜取60-80℃；

3. 如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法；

4. 如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置；

5. 冷却速度快，模具浇注系统应以粗，短为原则，宜设冷料穴，浇口宜取大，如：直接浇口，圆盘浇口或扇形浇口等，但应防止内应力增大，必要时可采用调整式浇口。模具宜加热，应选用耐磨钢；

6. 料温对塑件质量影响较大，料温过低会造成缺料，表面无光泽，银丝紊乱料温过高易溢边，出现银丝暗条，塑件变色起泡；

7. 模温对塑件质量影响很大，模温低时收缩率，伸长率，抗冲击强度大，抗弯，抗压，抗张强度低。模温超过120℃时，塑件冷却慢，易变形粘模，脱模困难，成型周期长；

8. 成型收缩率小，易发生熔融开裂，产生应力集中，故成型时应严格控制成型条件，成型后塑件宜退火处理；

9. 熔融温度高，粘度高，对剪切作用不敏感，对大于200克的塑件，应采用螺杆式注射机，喷嘴应加热，宜用开畅式延伸式喷嘴，注塑速度中高速。
