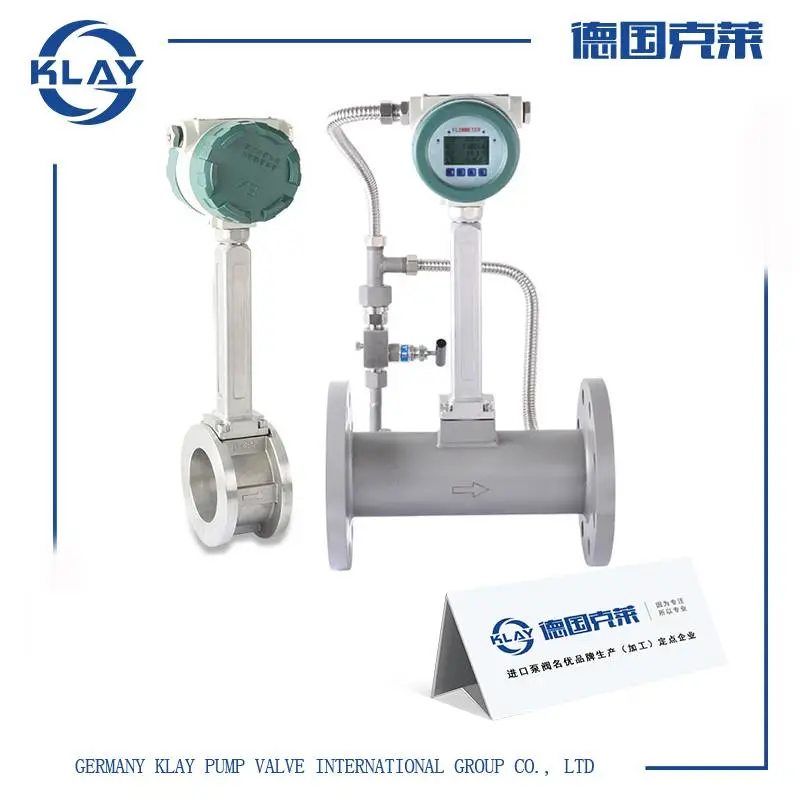

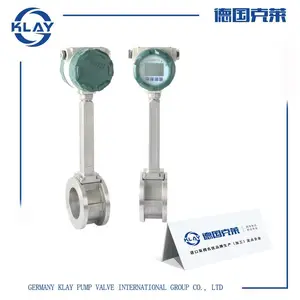

概述：

是利用液体振动原理而开发的一种新型流量计，广泛应用在石油、化工、冶金、造纸等行业流体的计量。该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内***测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。涡街流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。

特点：

1.结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠 。

2.安装简单，维护十分方便。

3.检测传感器不直接接触被测介质，性能稳定，寿命长。

4.输出是与流量成正比的脉冲信号，无零点飘移，精度高。

5.测量范围宽，量程比可达1：10。

6.压力损失较小，运行费用低，更具节能意义。

7.在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。

8.应用范围广，蒸汽(饱和蒸蒸汽)，气体(空气、氧气、氮气、煤气、天燃气、气体、氢气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气)、蒸汽、液体和水等)、液体(水、高温水、油、食品液、化学液等)、液体，气体的流量均可测量。

原理：

涡街流量传感器是以卡门(Kaman)和斯特劳哈(Strouhsl)有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时，在三角柱体两侧后面产生一个交替排列的旋涡带，称之为“卡门涡街”(见下图)。

由于旋涡发生体两侧交替产生旋涡，于是在发生体两侧产生压力脉动，从而使检测体产生交变压力，封装在探头体内的压电晶体元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形、非常后输出频率与介质流速成正比的脉冲信号(或转换成4 ～20mA信号),送至积算仪进行处理、显示和控制。

一定雷诺数范围内(2×104～7×106)，旋涡的释放频率f与流体流速V及旋涡发生体的迎流

面宽度d之间关系式为f=St·v/d，式中St 为斯特劳哈数，它是一个无量纲的系数，只要准确测出频率f，就可以求得流体流速v，由v求出体积流量。

涡街流量传感器旋涡发生示显

指标：

1.测量介质：液体、气体、饱和蒸汽、过热蒸汽。

2.精度等级：液体±1.0%，气体(蒸汽) ±1.5%，插入式±2.5%。

3.工作压力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。

4.介质温度：普通型-40～150℃ 中温型-40～250℃ 高温型-40～350℃。

5.输出信号：三线电压脉冲，低电平0～1V，高电平 > 4V，占空比50%; 二线制标准电流4～20mA;三线制标准电流0～10mA。

6.工作环境：-35℃～+60℃，湿度≤95%RH。

7.工作电源：DC12V;DC24V。

8.壳体材料：碳钢、不锈钢。

9.防爆类型：本安型 ExibIICT6。

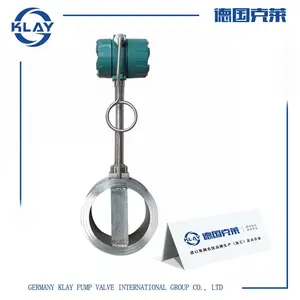

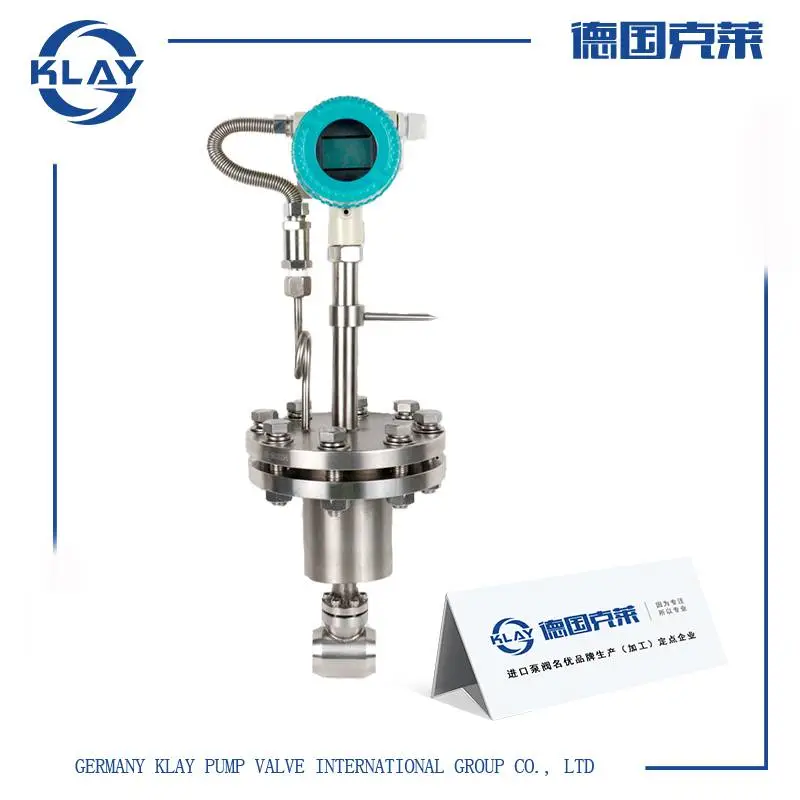

安装步骤：

1.在需要安装流量计的管道正上方(水平管道有此要求)，割开 一个略小于ф100的孔，去掉毛刺;

2.将配套的一端带有法兰的短管放在孔的上面，保持短管与管 道垂直，焊接牢固;

3.放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上连接好，再打开球阀，插入流量计;

4.***流量计前有大于15D和后有5D的直管段(D为管道内径)。
