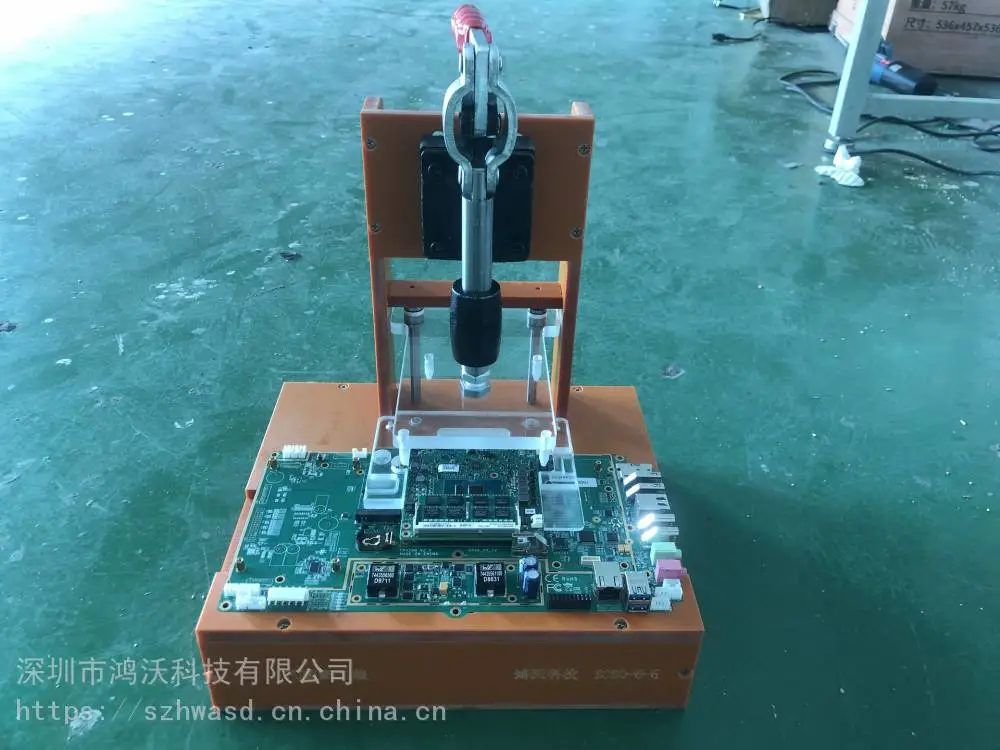

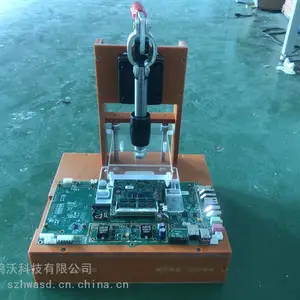

一、产品特点：

ICT测试治具也称在线检测、测试治具。是对在线元器件的电性能及电气连接进行测试来检查生产制造缺陷及元器件不合格的一种标准测试设备。ICT测试治具可进行模拟器件功能和数字器件逻辑功能测试，具有故障覆盖***、故障定位准确。对故障的维修不需较多维护知识等特点。

● 采用测试探针：INGUN、QA、ECT、LEENO、CCP、日本电针等；

● 结构材料采用压克力、电木板、玻纤板、NGUN板、布纹板等；

● 结构框架可选用铁框：防静电、美观、、可循环使用；

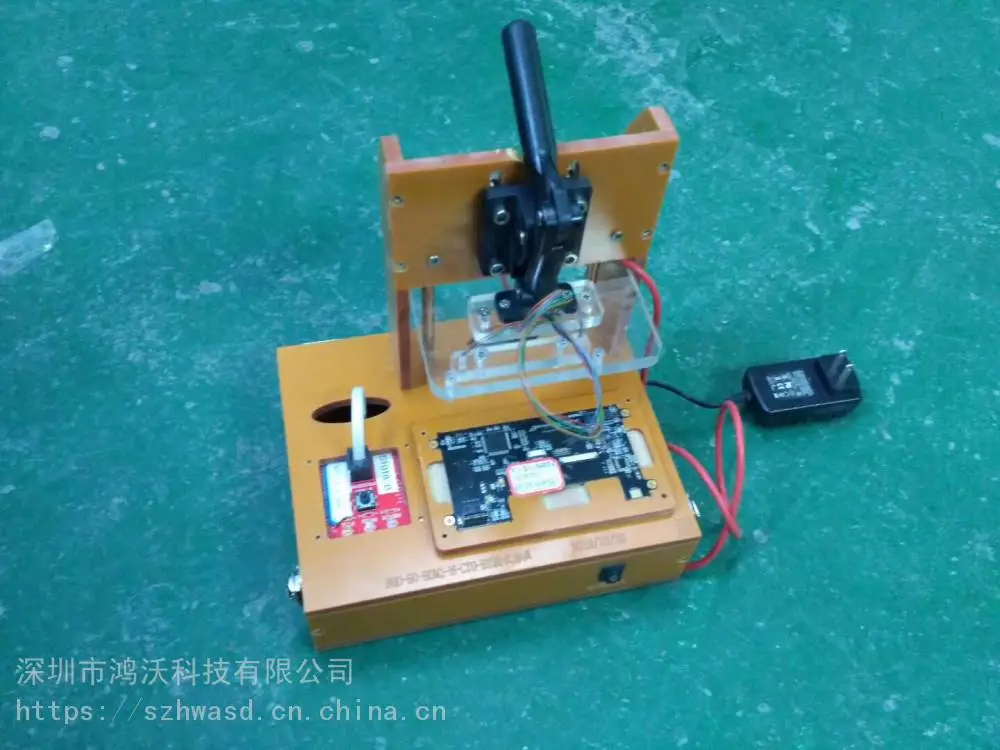

● 单面治具天板采用双层结构、四轴定位，***压棒下压准确不易压到零件；

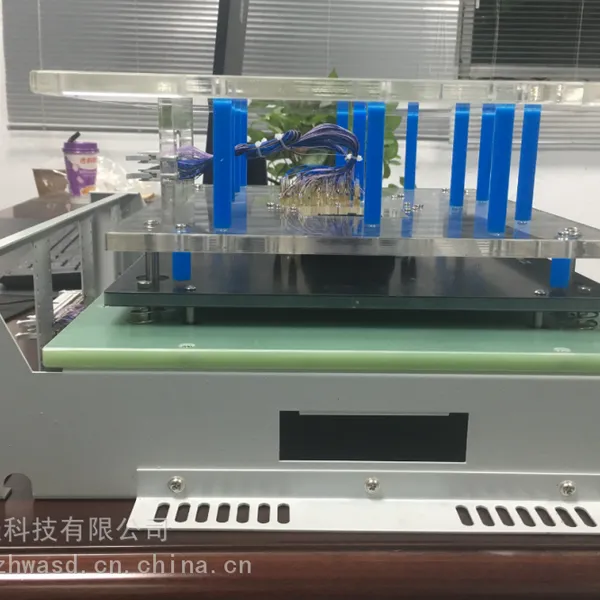

● 双面治具上下模植针，上下模定位采用高精密度直线轴承定位，定位准确确，上下模之间的转接可采用探针或排线转接；

● 采用缩孔技术，提高探针准确度；

● 可做电容极性三端测试，检测电解电容反插；

● 可安装开关探针，测试连接器反向、缺件；

● 可安裝HP TestJet，测试,Connector、Socket、IC空焊。

二、制作步骤：

1、领取PCB，在制作ICT测试治具我们首先要做的是领取PCB，PCB又称印刷电路板和印制板。随着SMT技术的发展PCB从单层板发展到双层板、多层板并不断向高精度、高密度、细孔径、细导线、小间距、多层化和高可靠性方向发展，因此在制作ICT测试治具之前我们首先要知道所测试的PCB是什么样的。ICT测试治具 探针测试治具 自动测试治具 深圳鸿沃科技

2、布测试点，PCB板线路布测试点相对较为灵活，原则上是每条线路的末端布一个测试点，并用油笔在PCB的两面做上记号，以方便下步写针号，布测试点方式一般都是由芯片到针座，强电到弱电的顺序，PCB板线路的长短以及线路上的元器件都有所不同，布测试点的方式也不一致。我们在制作ICT测试治具时要根据PCB板的情况来布测试点的。

3、编制针号，在编制ICT测试治具的针号时，我们要根据布的测试点进行编制相应的针号，编制针号没有硬性规定，按照PCB板的下端到上端、左端到右端的原则进行编制即可。

4、编制钻孔程序和钻孔，当CNC数控文件发放后用一块透明膜的垫板试钻，检验文件是否合格。试钻后的透明膜垫板用菲林图形校对，孔位是否准确、是否有漏选点，检验合格后才能钻治具的垫板。 钻孔时必须在环氧垫板和透明膜板上用记号笔标注正反面标记，防止做治具用错垫板的方向。

5、复制针号、插针，复制针号时应从编制的针号进行复制，复制***块PCB板针号时则接着***块PCB板的尾针号以32为倍数加1开始编号，ICT测试治具探针的选用应根据PCB板布测试点选择不同型号的探针。

6、绕线，完成以上工作之后，就该进行绕线了，OK连接线先绕在34芯差排针上，从1号开始绕连接线，牛角排插上的线按照编制的针号顺序进行绕线，在绕线时要谨防出现错绕、漏绕等现象。

7、组装治具，ICT测试治具的组装应按照排插方向为左向右进行安装，配线时排线座插头编号应垫板标识的孔位，编号要一致，不得错配和漏配；插头上的顺序号不得错乱，连接导线不得有断损的打拆，连接触针之间不能有短路。同时贴上相应的标示和标签。

三、产品优势：

1、ICT测试治具能够在短短的数秒钟内检出组装电路板上电阻、电容、电感、电晶体、FET、LED，普通二极体、稳压二极体、光藕器IC等这些零件是否在我们设计的规格内运作的。ICT测试治具能及时反应生产制造状况，利于工艺改进和提升。ICT测试治具 探针测试治具 自动测试治具 深圳鸿沃科技

2、ICT测试治具能够先期找出电路板制程上不合格所在，如线路短路、断路、组件漏件、反向反向、错件、空焊等不良问题回馈到制程的改善。

3、ICT测试治具能够将上述故障或者不良信息以印表机表印出测试结果，包括故障位置、零件标准值、测试值，以供维修人员参考。这样可以有效地降低维修人员对产品技术的依赖度，即使对产品线路不是很了解，也能很好地进行维修。

4、ICT测试治具能够将不良信息进行统计，生产管理人员通过ICT测试治具提供的信息进行分析，从而找出是什么问题造成不良的原因，是设备的问题还是员工操作不当造成，然后对这些问题进行指正、完善并得以解决，从而提升电路板的生产效率和品质。

四、保养方法：

1、在运用一周左右的时刻，操作员应该要对测验治具测验探针进行清洗，以此来***测验探针的清洁，并进行祥细的记载，在清洗的时要特别注意的是测验探针的底部。

 2、在运用3个月左右，操作人员需要把测验治具交由设计部进行检修，对测验探针、测验气缸及扫描相关功能进行检修，关于不合格的部件要进行替换一起做好相关的记载。ICT测试治具 探针测试治具 自动测试治具 深圳鸿沃科技

3、运用一年时，操作人员要将测验治具交由设计部进行年度保养，对测验治具上的测验探针进行批量性替换，以***测验治具的功能。

五、厂家介绍：

深圳市鸿沃科技有限公司总部位深圳市坪山新区，主要从事电路板测试设备、测试夹具治具、自动化控制软件和设备、FCT测试治具、ATE测试治具、ICT测试治具、过锡炉治具、装配工装治具、治具相关配件，工装夹具、LED治具、FPC治具、治具配件、钣金五金加工、精密零部件等的研发生产和销售。
