一、概述

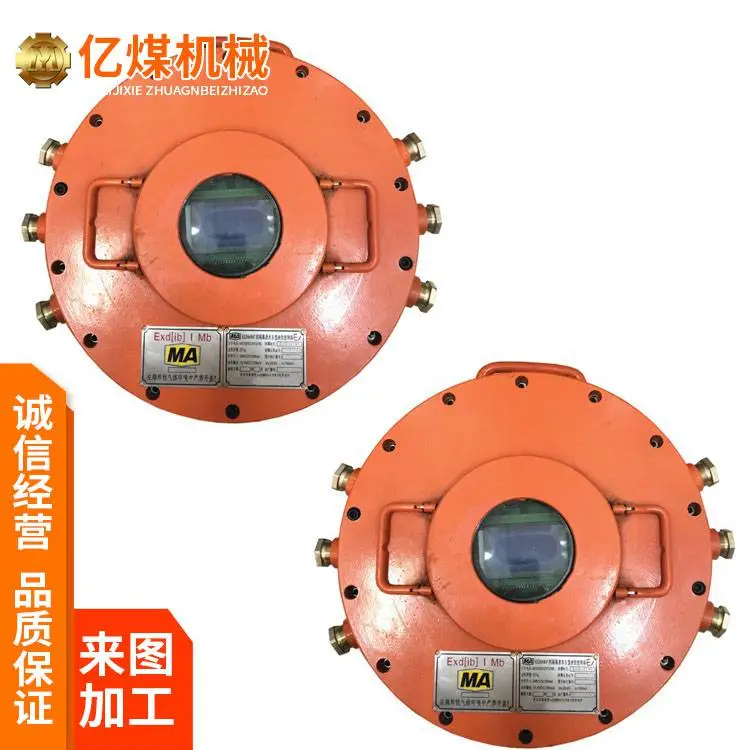

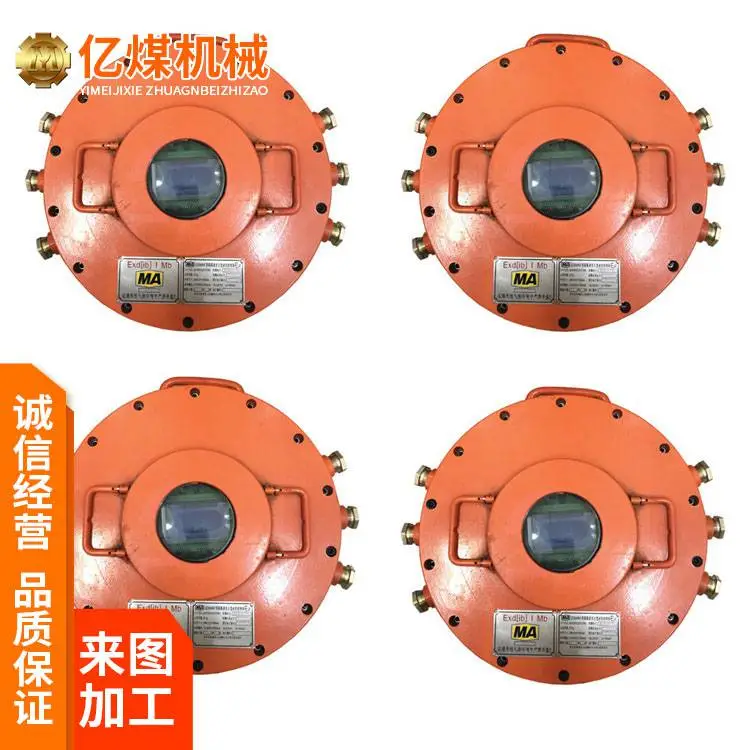

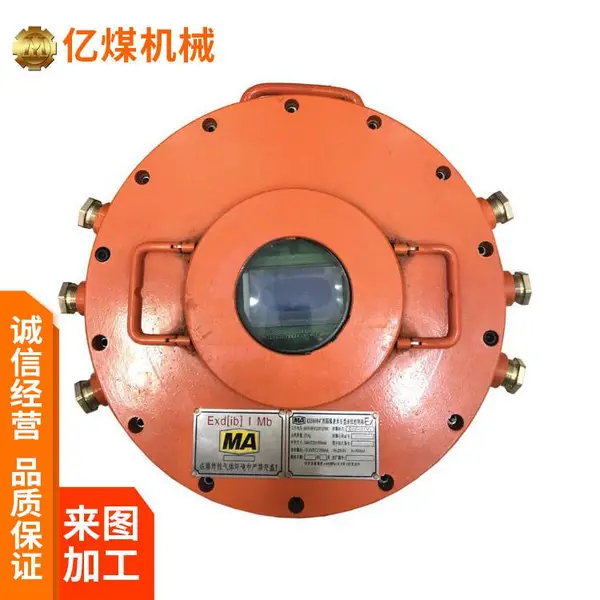

KXJ660矿用隔爆兼本安型液位控制箱是我公司根据《AQ 1072-2009瓦斯管道输送水封阻火

泄爆装置技术条件》设计的自动监测瓦斯管道输送水封阻火泄爆装置中水位情况并自动控制补水或放水，使瓦斯管道输送水封阻火泄爆装置中水位保持正常范围以内。

本控制箱可以实时显示液位的高度，液位超***报警，并具有测量精度高、接线简单、工

作可靠、安装便利等特点。可用于井下、地面自动排水、水泵房、水仓、水箱等需要对各种液体液位控制的场所。

二、型号命名与类型

1、型号命名：

660-输入电压不高于660V

J-隔爆兼本安

KX-控制箱

2、防爆类型及防爆标志：

防爆类型：矿用隔爆兼本质安全型

防爆标志：Exd[i a] IMb

三、主要技术指标

1、工作电压：660V/380V/220V/127VAC， 50Hz

2、空载工作电流：≤200mA

3、输入信号：输入信号：4路1~5mA电流信号；

输出信号：2路本安电源输出， 额定电压：18VDC， 额定电流：1.16A

4路电源输出， 额定电压：24VDC， 额定电流：1.6A

4、参数设置功能：可用FY F 5遥控发射器设置液位校准、液位设定等参数

5、显示功能：液位值、工作状态、供水状态、故障报警等

四、尺寸与重量

1、外形尺寸：348mmx310mmx169mm

2、重量：≤21kg
