一、概述

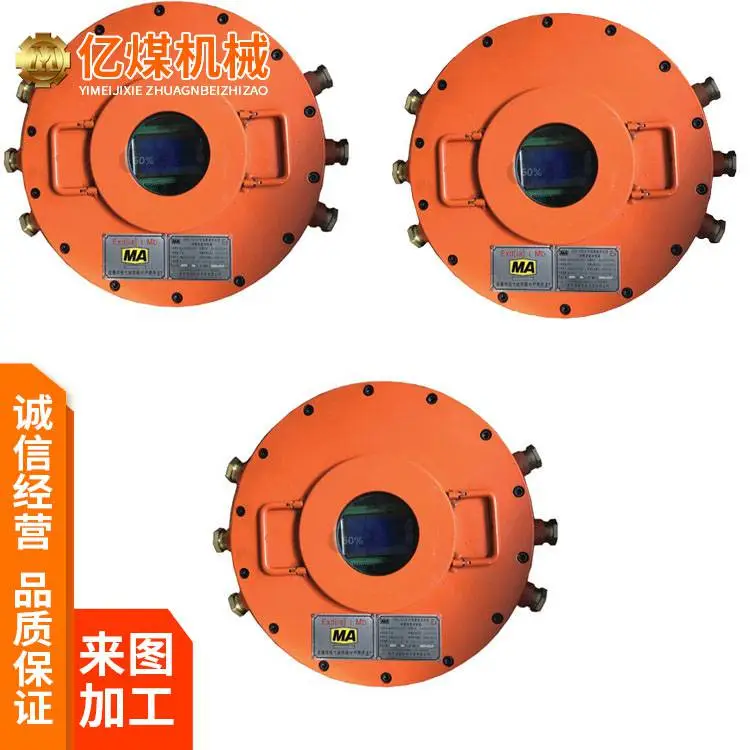

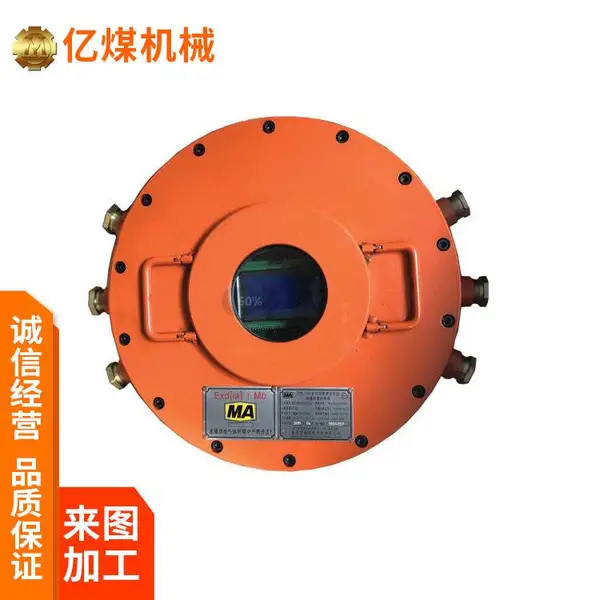

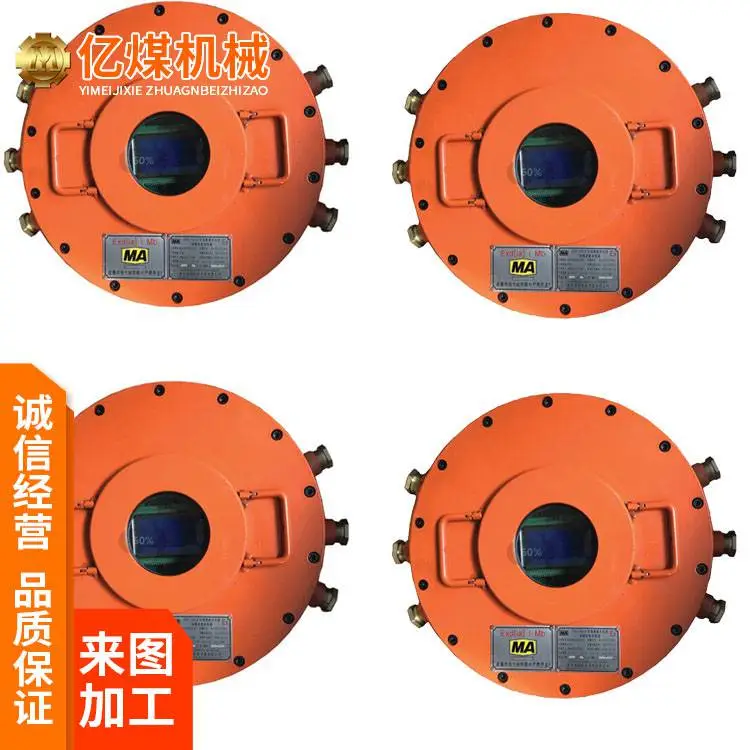

ZYBG-18K矿用隔爆兼本安型抑爆装置控制箱是一种专门用于对抑爆过程快速进行控制的控

制箱。当发生爆炸或燃烧时，控制箱会接收火焰传感器和压力传感器的信号进行分析处理，并输出控制信号控制抑爆器进行喷粉抑制爆炸或燃烧。可广泛应用于瓦斯管道输送、掘进工作面、采煤工作面、采空区、装卸煤口、煤炭破碎及输送转载点、电气设备等有煤尘、瓦斯(或其他易燃易爆气体)爆炸的场所或爆炸传播通道(巷道)中，能及时发现火源或爆炸火焰并迅速进行控制。

二、型号命名与类型

1、型号命名

K-控制器

18K-额定电压：18V

G-管道式

ZBY-抑爆装置

2、防爆型式与防爆标志

防爆型式：矿用本质安全型

防爆标志：Exd[i a] 1Mb

三、主要技术参数

1、输入电压：127/220/380/660VAC， 50HZ

2、工作电压：12VDC~24VDC

3、信号输入：电流信号(2路)，高电流(≥4.0mA)；低电流(≤1.5mA)

4、信号输出：电平信号(2路) ， 正常状态下≤0.5VDC， 触发时≥15VDC

5、响应时间：≤15ms

四、外形尺寸与重量

1、外形尺寸：348mmx310mmx169mm

2、重量：≤21Kg
