烟气排放在线连续监测系统监测：颗粒物、SO2、NOX、O2、温度、压力、流速、湿度等

一、气态污染物的分析系统

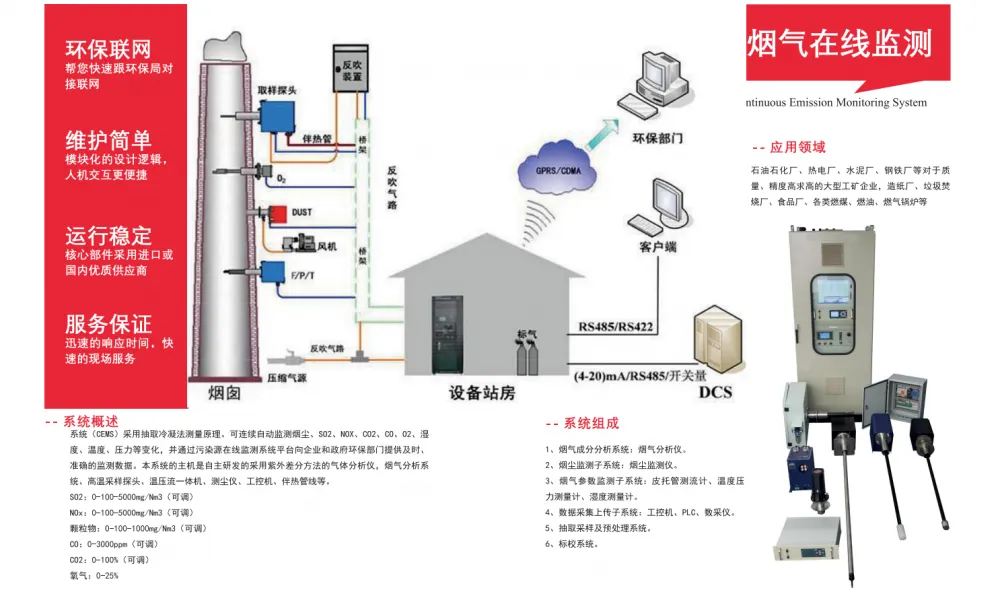

      本系统是成套烟道气体分析系统。包含采样、样气预处理和红外分析器及校准系统。可连续分析烟
道气中的SO2、NOX、CO、O2及CO2含量，测量结果以4-20mA信号或RS232形式输出。根据需要选择测量上述
气体的一种或几种作为测量对象。
系统特点：
加热型取样探头，取样过程烟气不冷凝。
取样探头具备反吹功能，延长维护周期。
输气管线伴热保温，输送样气过程中无冷凝。
快速冷凝，SO2损失小。
可编程控制自动反吹、自动排水、自动校准，***长期工作。
可选温度报警：监视取样探头及输气管路温度，***系统正常工作。
可选流量报警：监视取样系统堵塞故障。
主要技术数据：
取样探头加热温度：180℃ ()
取样管路伴热温度：130℃ ()
反吹周期：1-24小时，任意选择
分析器主要技术指标：
测量范围：0-500或0-2500mg/m3(其他范围可选)
基本误差：±1﹪FS/W
滞后时间：T90＜15S
稳定性：零点：±1﹪FS/W
        跨度：±1﹪FS/W
自动量程转换
分析仪器选型：
可根据用户要求选择分析仪器，推荐选择下列分析仪器
ABB             EL3000系列气体分析仪
Siemens         ULtramat 23 系列气体分析仪
Sick-Maihak     S700系列气体分析仪
PUE-401系列多组份测量系统
   测量对象：SO2、NOX、CO、O2、HO2
PUE-501系列垃圾焚化烟气***多组分连续监测系统
   测量原理：高温测量技术
   测量对象：SO2、NOX、CO2、CO、O2、HCL、NH3、HO2

二、固态污染物测量系统

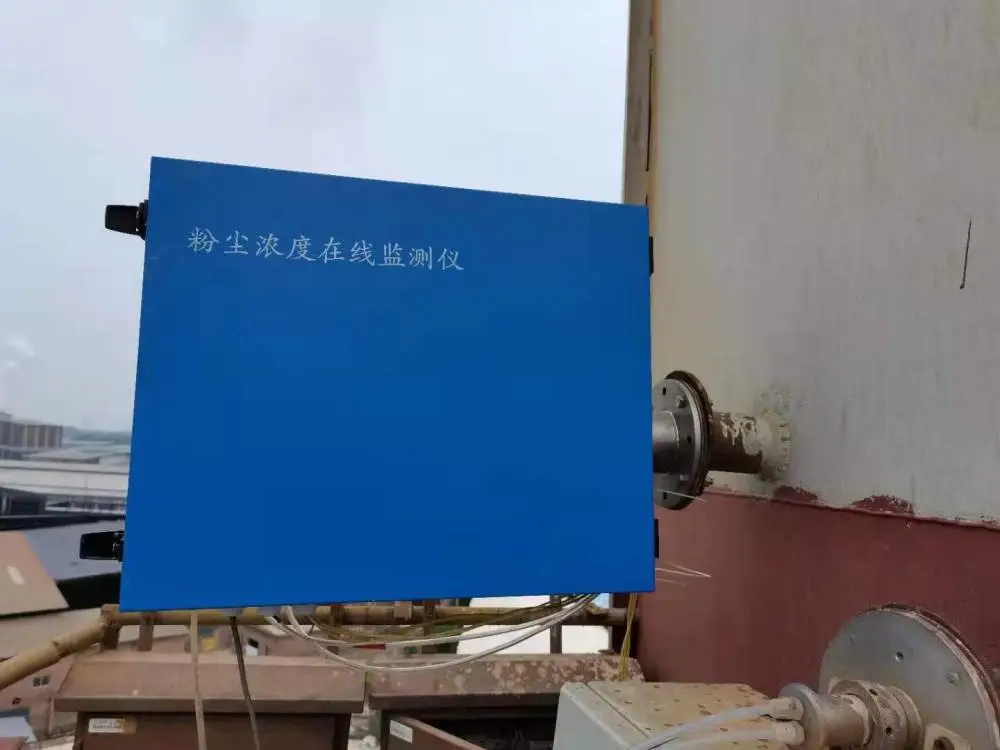

激光烟尘检测仪
      通用型测尘仪，光透射测量。仪器主体包含FWM发射单元、FWR接收单元、FWA计算单元、净
化吹扫空气适配器和PAU净化吹扫装置。附件为安装法兰、防护罩等。
主要技术指标：
透过率：0-100﹪，±0.4﹪      透过率差：0-100﹪，±0.4﹪
消光度：0-2.5，±0.002﹪        含尘量：0-100mg/m3至0-13g/m3
烟道直径：0.5-15m             环境温度：-20至+50℃

数据处理及通讯
数据处理系统
      采集控制器实时采集各分析仪表测量值，并且实时分析、计算。实时地将数据传输到中心控制室工
业计算机中，使中心控制室工业计算机也能实时地显示各项数据，必要时还可以进行分析处理。符合
HJ/T76-2013标准的所有技术要求。
       提供多种数据接口(OPC、ODBC和控件等)，与第三方设备可以方便连接，便于系统的兼容和扩展。
具备人机交互、数据显示、报警提示、系统信息显示、参数设置、数据处理、数据保存、历史数据查询、
历史报警查询和打印等。
各种气体分析仪产品：氧分析仪、露点仪、氢气分析仪、红外线分析仪、在线气体分析系统、煤气含氧分析系统，同时也为企业提供产品咨询、销售

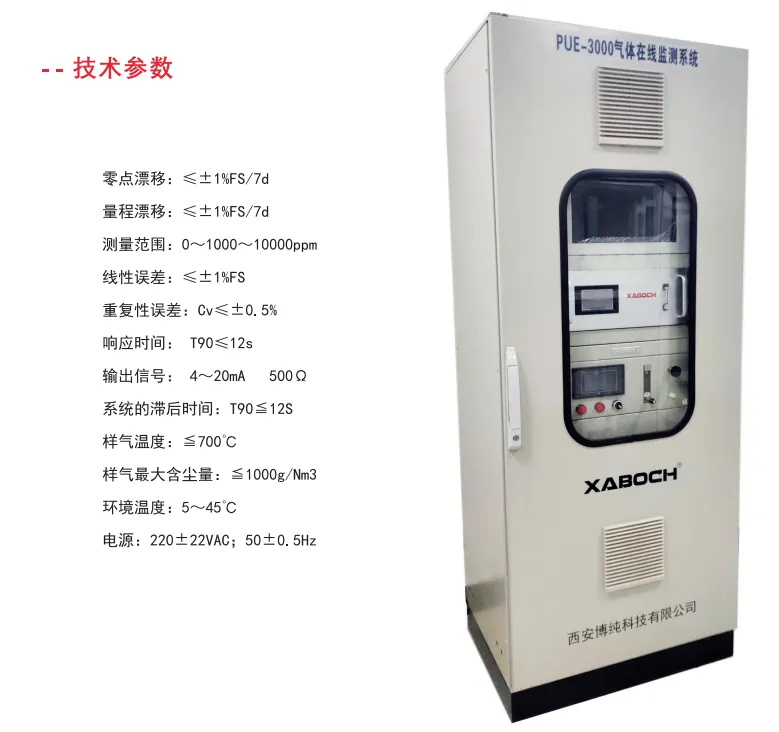

设备参数

重量：约100kg

测量参数：SO₂、NO_x、O₂、温度、压力、流速、湿度、粉尘

伴热管线温度：120?C～200?C

探头伴热温度：120?C～200?C

防护等级：机柜IP42，

供电：220VAC，3000W

环境温度：-20?C～50?C

环境湿度：5%Rh～95%Rh（不结露）

对外输出：4-20mA，RS232，RS485

取样单元（探头、过滤器、温控器）；

预处理单元（取样泵、除湿、细过滤、排水等）；

反吹单元（压缩气源、反吹气路、控制阀等）；

仪柜：2000×600×800MM（高*深*宽）
