防爆型式：矿用本质安全型：防爆标志ExibI mb

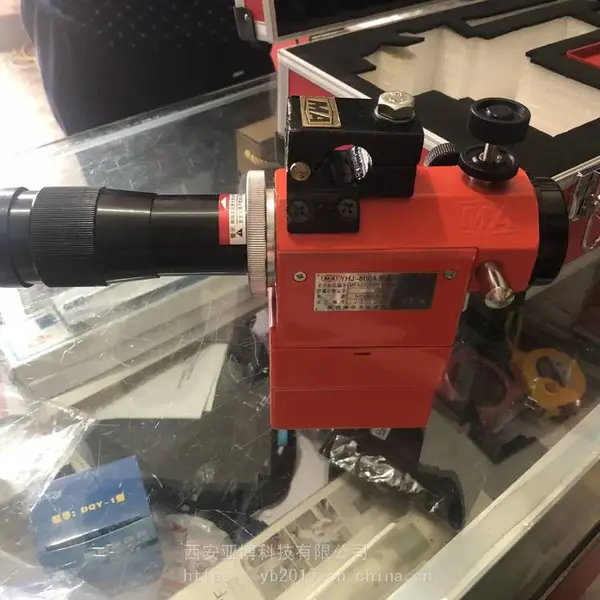

矿用本本安型激光指向仪YHJ-800A红绿激光指向仪，激光指向仪，矿用激光指向仪，激光指向仪，1000米激光指向仪

咨询：139,91912285

技术参数
一、结构特征与工作原理

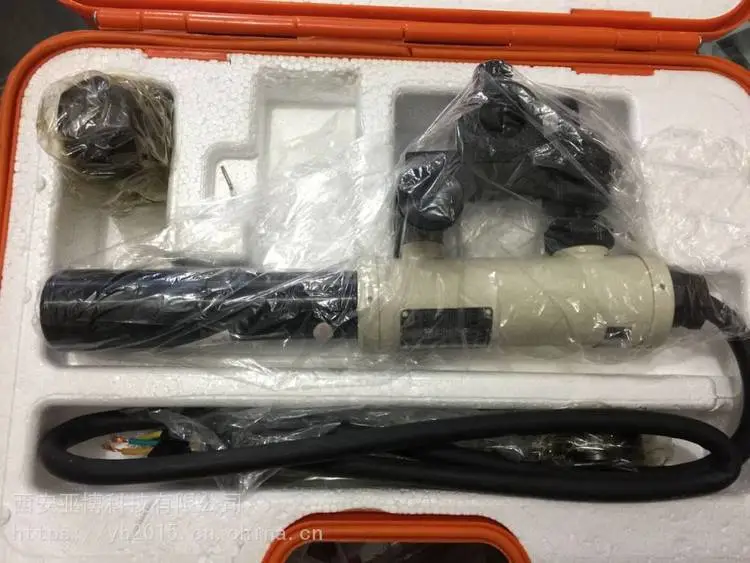

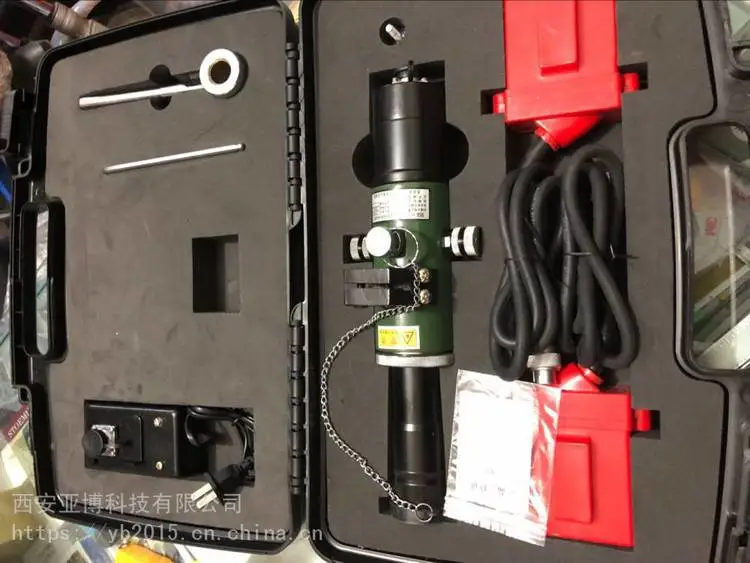

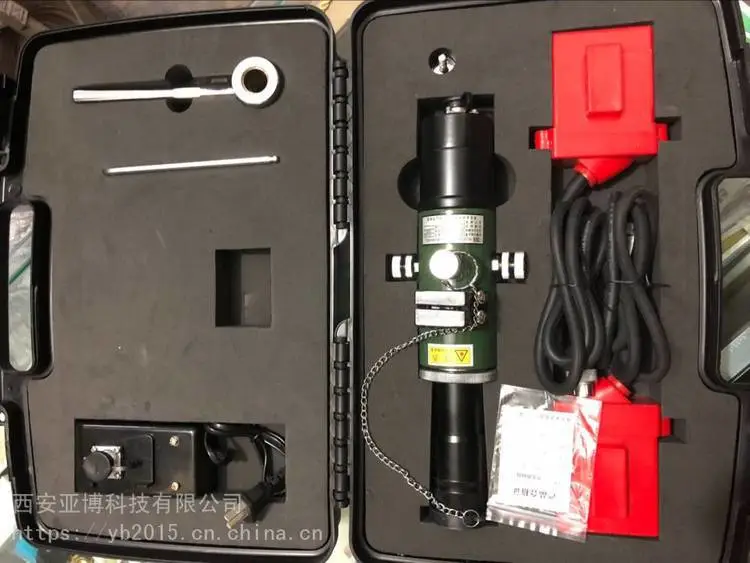

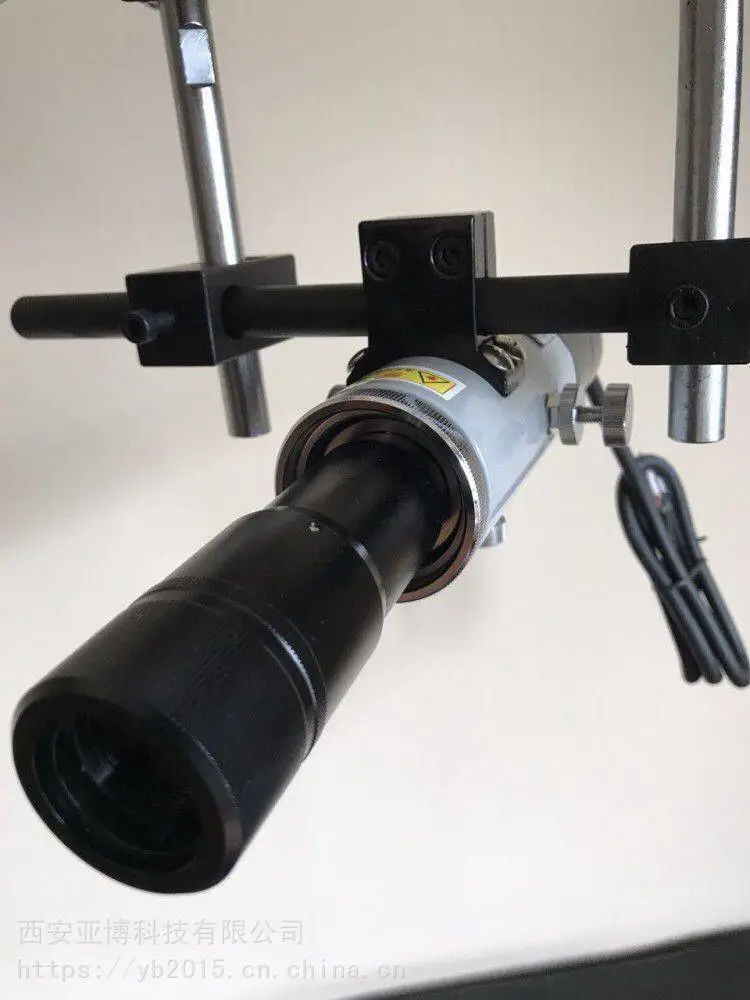

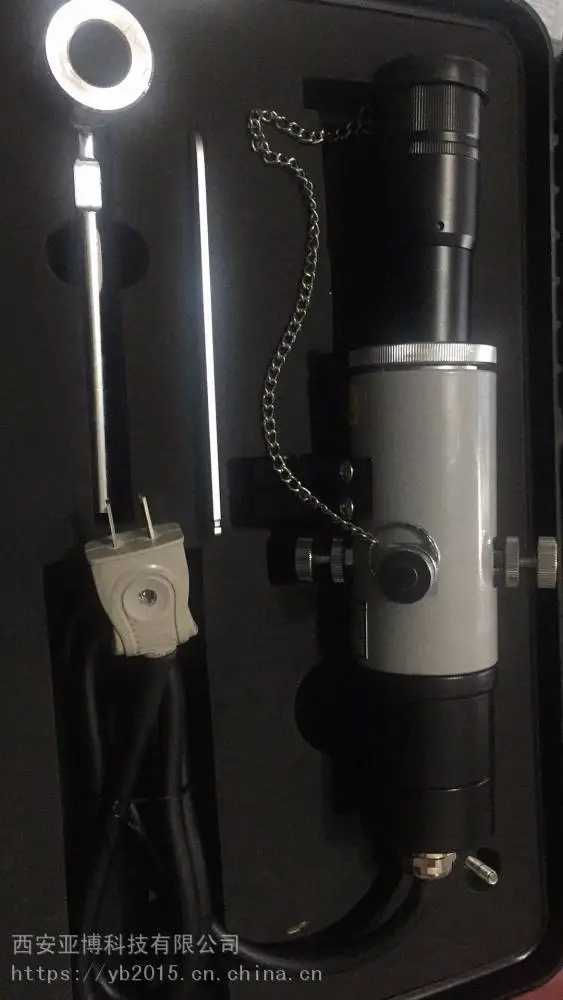

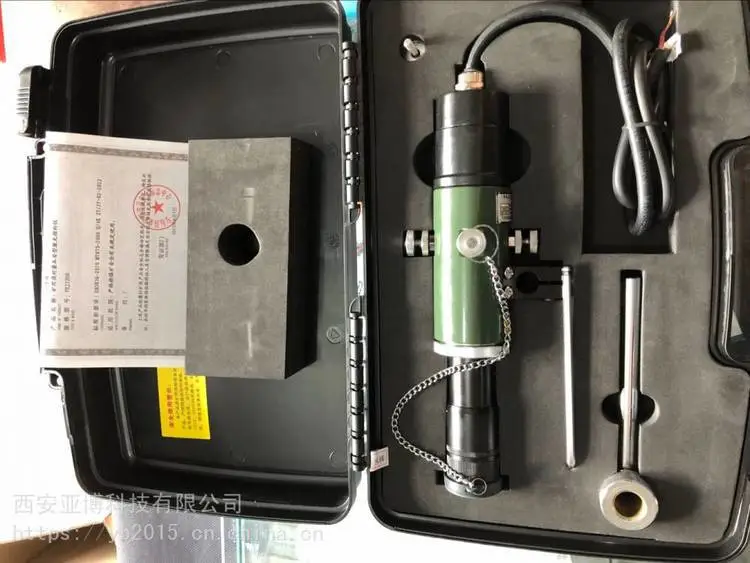

结构：指向仪探头主要由激光管、光学镜头、水平及垂直微调机构、安装杆附件组成，直流电源由本质安全型镍氢电池组组成。
工作原理：指向仪由直流电源驱动低功耗半导体激光器发出激光束，通用光学系统会聚，使其成为准直性良好的激光束，通过调节水平和垂直微调，起到准直指向的作用。

结构特征与工作原理
结构：指向仪探头主要由激光管、光学镜头、水平及垂直微调机构、安装杆附件组成，直流电源由本质安全型镍氢电池组组成。
工作原理：指向仪由直流电源驱动低功耗半导体激光器发出激光束，通用光学系统会聚，使其成为准直性良好的激光束，通过调节水平和垂直微调，起到准直指向的作用。


二、参数
序号 名称 单位 技术指标
1 激光有效射程 M ≥800
2 激光器出瞳功率 mW ≥10
3 光斑直径 Mm ≤70（800m处）
4 光斑漂移量 Mm ≤10
5 激光束水平调节范围 度 ≥±2.5
6 激光束垂直调节范围 度 ≥±2.5
7 工作方式 连续
供电电源：电源是由3节Ni-MH8000Ah镍氢电池串联后，再串接1.4Ω/16W的限流电阻和双重化过流过压保护电路、用环氧树脂浇封为一体装入ABS外壳内，构***安电源，其本安参数为：额定输出电压Ue:3.6V;输出电压Uo:4.2V;输出电流Lo:2.***。
外观结构及材质：1.外形尺寸：（Ф46×230×110）mm；2.质量：≤1.63Kg；3.外壳材质：ABS工程塑料。

注意事项及重要提示
1.保持镜头清洁，停用时及时盖上镜头盖；镜头有灰尘时应用镜头刷或吹气球清洁镜头，勿用普通纸张或布擦试；仪器其他部位应定期清除积尘，各调节螺丝 及转动处应定期加注少许润滑油。
2.指向仪应安装于距掘进工作面不少于50m的地点，以免受振动后产生位移。
3.指向仪不得工作于直接遭受水浸或水淋的场所。
4.指向仪在工作和调试时，应避免激光束直接或经过镜面反射照射眼睛，以免对眼睛造成伤害!
5.指向仪在爆炸性气体环境中必须使用配套的直流电源，不得随意更换其它电源!
6.指向仪配套的直流电源充电器为非防爆结构，不得在爆炸性气体环境或煤矿井下使用。
7.严禁随意对仪器进行拆卸，仪器出现故障时，可按第六章对仪器进行检查和维修，或通知厂家维修。
警告：严禁在井下充电！
