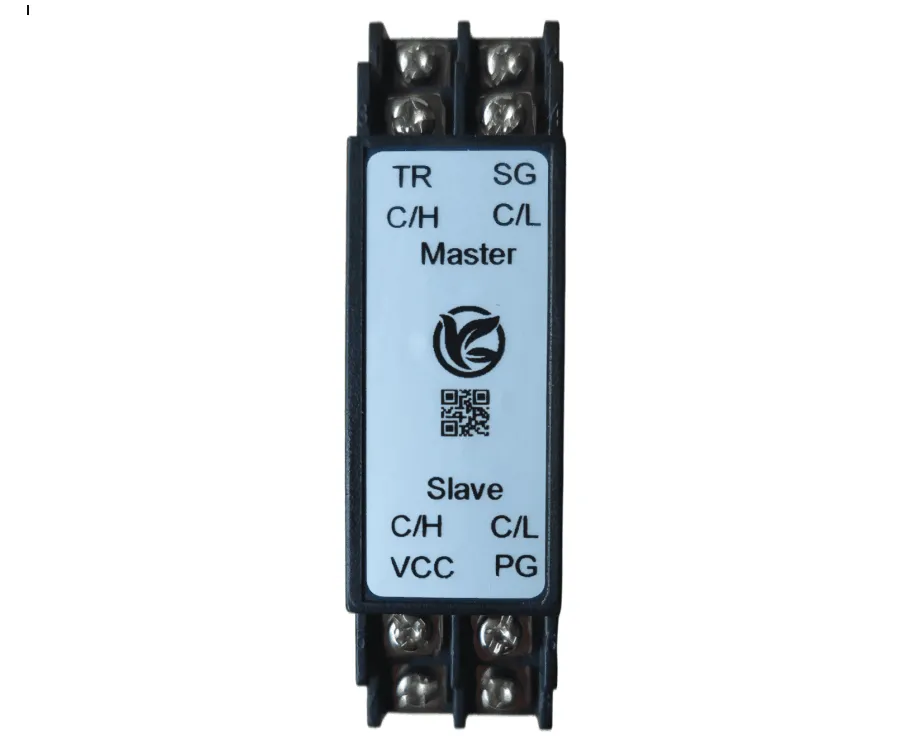

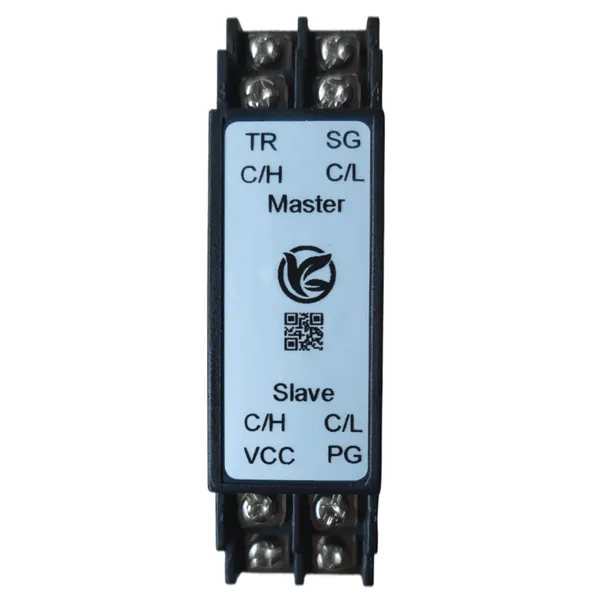

1.1 产品特性

● 标准35mm DIN导轨卡装方式，可快速安装与拆卸，产品外形尺寸92*22*41（单位mm）。

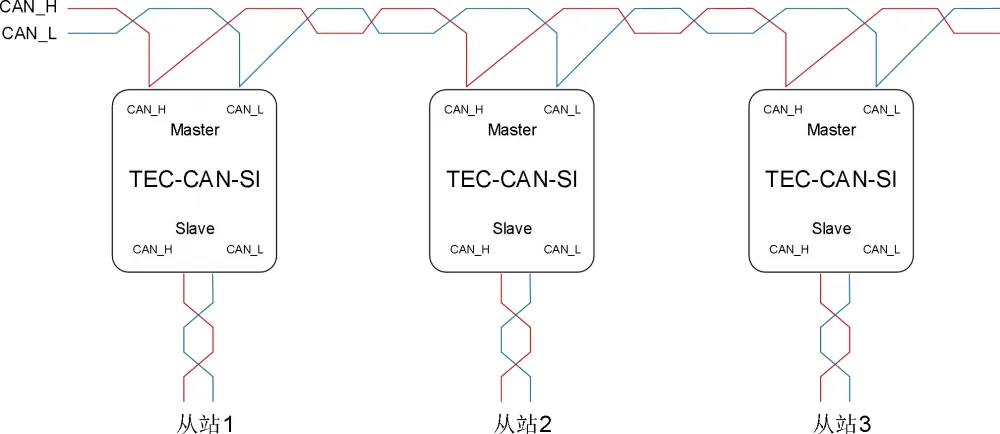

● 实现主从两侧CAN网络之间电气隔离，具备CAN信号调理功能。

● 符合 CAN 2.0A 和 2.0B 技术规范，并符合 ***/DIS 11898-1/2/3 标准。

● 两侧通道都内置120欧姆终端电阻，从站侧已内置启用，主站侧可通过短接功能端子确定是否启用。

● CAN波特率自适应0~1Mbps。

● CAN通道之间信号延时约50ns。

● 两侧通道独立隔离，隔离电压高达1000VDC。

● EMC符合ESD接触放电8KV、浪涌±1KV、脉冲群±2KV。

● 符合CE、IEC/EN61000-4-2/4/5等安规标准。

● 工作电压5V~28VDC，5V电流35mA，24V电流15mA。

● 工作温度：-40℃至+85℃。

    *** CAN 总线通讯接口信号隔离模块使用方便，可以实现信号隔离收发的功能。其内部电源隔离电路输入与输出之间3KV的隔离电源，输出端具有长时间自恢复 过载短路保护功能，在外接通讯线路短路、数据采集通讯工作负载发生较大变化或CAN总线接口悬空空载时输出电压值变动较小，不会升***出额定设计电压值。可以有效隔离地线环流干扰、抑制通讯接口窜扰及增强通讯接口抗静电防护功能，内置DC-DC可为外围其他的接口电路提供一组稳压的隔离电源，特别为工业现场CAN总线、RS232/RS485通讯、以太网RJ45通讯等接口供电提供隔离电源设计。产品广泛应用在汽车CAN总线控制装置、工业自动化设备、机器人、数控机床、停车场智能控制、智能家居以太网物联网通讯、医疗仪器、电力仪表、安防数据采集控制等行业。
