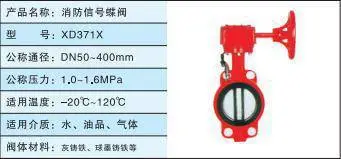

| 品牌:XG | 型号:XD371X | 材质:球墨铸铁 |
| 连接形式:对夹 | 适用介质:水 | 压力环境:高压 |
| 流动方向:单向 | 驱动方式:手动 | 用途:截止 |
| 规格:DN50~DN400 | 产品特性:体积小 | 结构形式:垂直板式 |
| 3C阀门类别:工业 | 加工定制:是 | 工作温度:高温 |
| 标准:*** | 零部件及配件:阀杆 | 类型(通道位置):直通式 |
| 口径:DN50~DN400 | 公称通径:DN50~DN400 | 安装尺寸:DN50~DN400 |

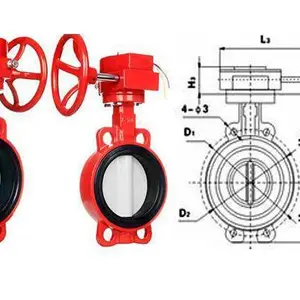

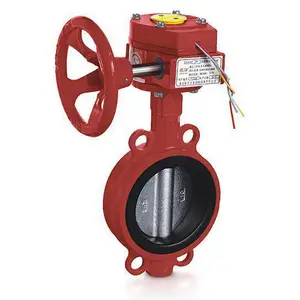

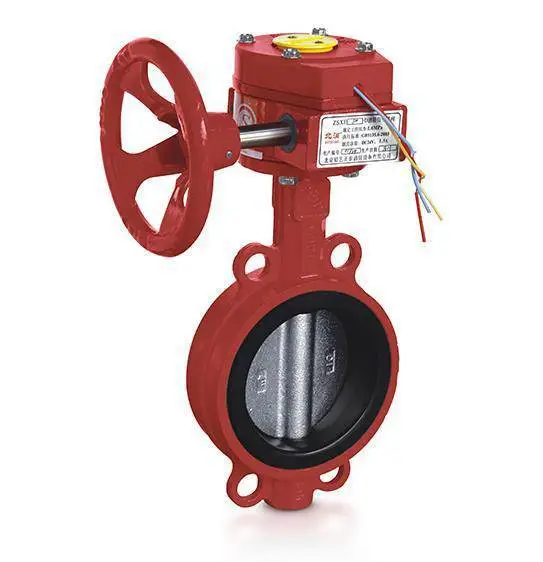

BWSX中线型对夹消防***信号蝶阀是引进国外***技术而自行开发的中线型蝶阀,BWSX中线型对夹消防***信号蝶阀具有结构简单、密封可靠、开启轻便、寿命长、维护方便等优点。故被***的应用于给排水、建筑消防等系统各种管道上,尤其在消防管路中。
蝶阀的主要特点是结构简单、体积小、重量轻,只由少数几个零部件组成,在实际应用中,开启或关闭蝶阀只需旋转蝶板90°即可快速启闭,操作简单,处于完全开启位置时,蝶板厚度是介质流经阀体时仅有的阻力,因此通过该阀门所产生的压力降很小,同时该阀门具有良好的流体调节控制特性。蝶阀的蝶板安装于管道的直径方向,在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。金属多层次密封蝶阀密封性能良好。配备电动执行器和气动执行器的适宜使用在有流量、压力远程控制需求的腐蚀性、放射性、高温、低温等工况现场。如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门(如DN 1000 以上)的特点,***应用于结构长度要求短的场合。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到***应用,而且还应用于热电站的冷却水系统。
序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 |
1 | 阀体 | 球铁、铸钢 | 7 | 密封圈 | NBR.EPDM |
2 | 阀轴 | SUS410/SUS316 | 8 | 圆垫片 | SUS316/黄铜 |
3 | 蝶板 | 球铁喷塑、不锈钢 | 9 | 对开环 | SUS316/黄铜 |
4 | 阀座 | EPDM,PTEE | 10 | 挡圈 | 弹簧钢 |
6 | 衬套 | 青铜、聚四氟乙烯 |
参数:

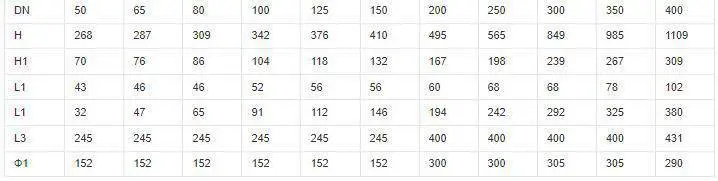

公称通径 | 公称压力 | 工作温度 | 密封试验 | 轻度试验 | 适用介质 |
DN50-400mm | 1.0/1.6/2.5Mpa | -10℃-80℃ | 1.1倍公称压力 | 1.5倍公称压力 | 水、油、气 |

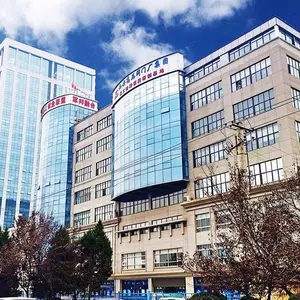

西安高压阀门厂集团是国家武器装备科研生产单位,是国家***二级保密单位,拥有武器装备和中国质量的双重认证,机械行业特种泵阀的骨干企业,响应***的号召,积极实行股份制改革,服从***有关生产企业“出城入园”新规划,将集团整体迁入到高新区谋求更大发展,力争打造国内***的***特种泵阀研制基地。 西高阀集团凭借悠久的创业历史,丰富的专业经验,雄厚的资金实力,改制后引进国际进的管理模式和经营理念,为企业重新制定了健全严谨的管理机制,拥有精良的研制及检测设备,配备专业化的网络信息平台,聚集众多行业的高端人才,培养了一支技术过硬、反应快捷的专业化团队,2020年集团济身中国阀门30强行列。公司先后获得国家特种设备制造许可证、、***质量管理体系认证、***14001环境管理体系认证、***45001职业健康安全管理体系认证、武器装备质量管理体系认证、武器装备科研生产单位二级保密资格,被评为***重合同守信息企业、***守信用企业、全国质量***产品、中国诚信无投诉企业。经省科技厅和省工商局联合批准成立了“西高泵阀研制检测所”,专业从事泵阀技术研发和产品检测、技术鉴定服务。西高阀集团专业致力于开发研制各类以国代进的高端泵阀产品,并向国家提交国产化改进方案。为油田稠油注汽开采系统,电力热力系统、化工等行业研发定制特种工况环境使用的专用泵阀产品及非标设备。以钛合金锆材为主研制的各种高强度耐腐蚀泵阀产品属***产业之一,在行业及用户中享有极高的盛誉。产品广泛用于核工业、航空、航天、中船、兵器、石化、电力、冶金、医药、燃气、水务、环保、工业民用等领域管道系统,部分产品远销世界各地,得到用户的一致好评。今后将更加专业专注于***特种泵阀的发展,整合行业优势资源,以业绩回报社会,为国家(防)建设和发展做出新的贡献。
