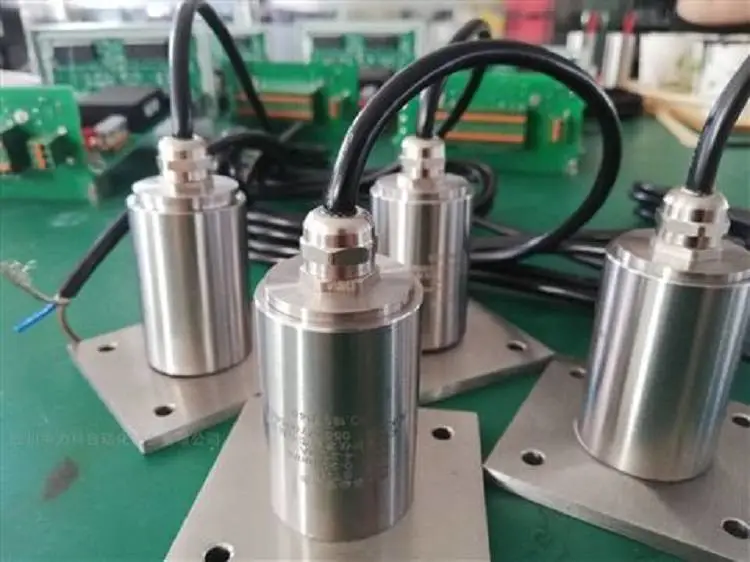

ZD8133压电式一体化振动变送器

可以非常方便地安装在设备上，直接与面板表，DCS，PLC 等现场监控系统配合使用，特别适用于重要设备的长期状态监测。本仪器是将剪切式压电加速度传感器，与放大器、积分器、变送器设计为一体后，输出振动的速度或加速度真有效值（2 或3 线制4-20mA 电流信号）。

ZD8133压电式一体化振动变送器

性能特点
    ①两线制环路，变送器使用维护更方便、更经济；
    ②容错技术，环路两线极性任意联结；
    ③低功耗、高稳定度测量线路，全集成工艺，***了振动速度线性对应的高精度4~20mA电流输出；
    ④MEMS压电核心，一体化结构，坚固耐用；
    ⑤多种安装、连接型式，多种振动量程范围，可满足各种场合应用要求。

注意事项

1． 传感器和被测物体之间应有刚性紧密接触。要求被测物体表面平整、传感器用防松垫圈安装。

2． 为防止松动，导线插头与传感器插座旋紧后可在外面涂抹硅橡胶。

3． 为避免地线干扰，变送器的各接线端子与外壳是绝缘的。连线时注意不要短路。

技术规格

剪切式加速度传感器稳定可靠：

灵敏度温度变化率：<0.01％/℃

横向灵敏度：<5％

测量范围ms-2：50;100;150 可选

测量范围：速度真有效值0～100mm/s 可选

输出：速度、加速度和位移之一的振值2 或3 线制4～20mA；

动态波形电压输出（可选）

输出负载电阻：0~500 欧姆

频响：5-2000Hz

工作温度(℃): -20～80；

供电：20～30Vdc；

电缆插座型号：(SY)X12KX3P

传感器壳体：不锈钢材料、气密封装；

传感器灵敏度温度变化自补偿；

引出方式：侧出

外壳电绝缘

传感器安装：1 个M8 或3 个M3 螺纹可选

尺寸：Ф40 x 73 mm

重量：370 克

接线方法

两线或三线制，24Vdc 供电4-20mA 输出，

动态波形电压输出（可选）
