工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。

二、特点

    完整的变送器系列
    测量范围：0-0.5inH₂O至6000psig
    结构小巧、坚固、抗震
    模块化结构
    阻尼可调
    多种选项，令应用灵活
    智能，模拟或低功耗电路
    电气连接及安装：配有多种过程连接器和安装法兰。

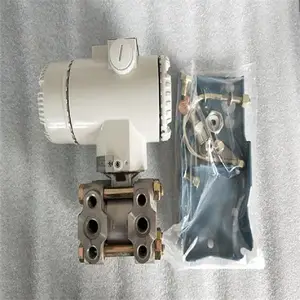

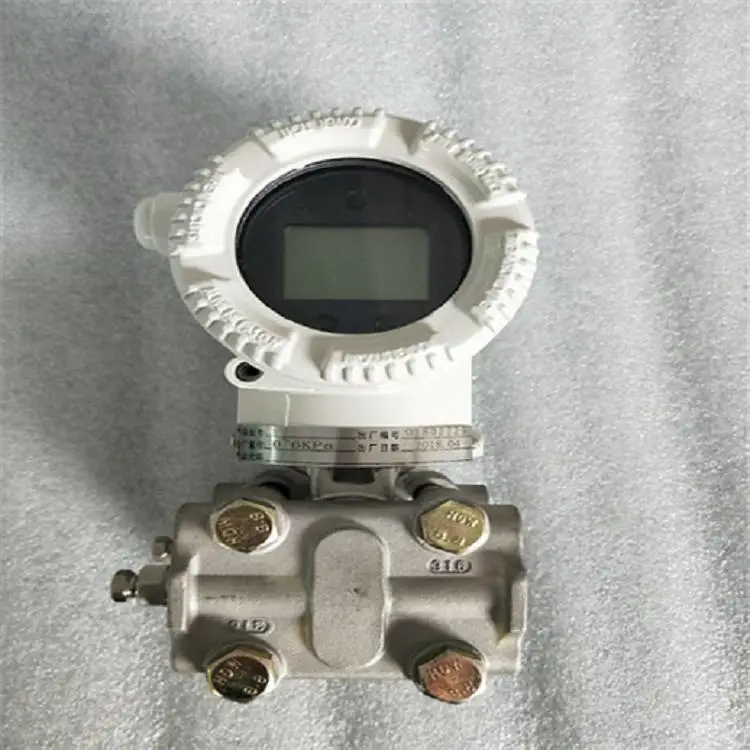

三、3051变送器及其分类

 性能优异：精度0.075%量程比100:1

 差压：校验量程从0.5inH₂O至2000psi

 表压：校验量程从2.5inH₂O至2000psi

 压力：校验量程从0.167psia至4000psia

 过程隔离膜片：不锈钢，哈氏合金C^R，蒙乃尔^R，钽（***CD，CG）及镀金蒙乃尔

 设计小巧、坚固而质轻，易于安装

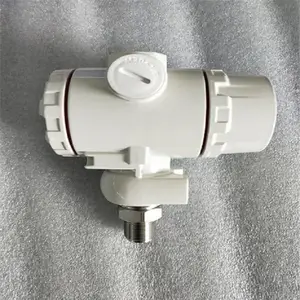

3051T型表压与变送器

  性能优异：精度0.075%

  压力：校验量程从0.3至10000psi

  表压：校验量程从0.3至10000psi

  不锈钢与哈氏合金C^R过程隔离膜片

  单隔离膜片设计

  灌充液：硅油与惰性油

  可选DIN与Autoclave相配的过程连接

3051L型液位变送器

 液位测量精度达0.075%

 校验量程从2.5inH₂O至8310inH₂O

 平面式，2-，4-，与6英寸伸出式膜片

 多种可选灌充液，可满足不同场合要求

 小巧而质轻，易于安装与维护

 接液件材料：不锈钢，哈氏合金和钽

3051H型高过程温度压力变送器

 可测过程温度高达375°F（191°C），且不需使用远传膜片密封或毛细管

 精度0.075%，量程比100：1

 高温应用场合下，温度影响与时间响应减少

 传感膜头和线路板与3051C型相同

3051P型参考级压力变送器

 精度0.05%—目前精度的压力变送器

 贸易交接，财政测算与分配测量的理想产品

 ***的性能，不再需要储备多种变送器

 温度影响减少，不需单独的外套

 可用于差压与表压测量

3051C型低功耗压力变送器

 世界上的智能型低功耗压力变送器

 高性能，精度0.075%

 差压、表压和绝压型

 具有3051C型的全部功能，包括有一个真正的数字表头

 6至12V直流供电下工作

 耗电18至36mW，而典型4—20mA变送器耗电量为200mW以上

 0.8—3.2V与1—5V输出可选

 传感膜头与标准（4—20mA）3051C型相同

四、3051变送器技术指标如下
