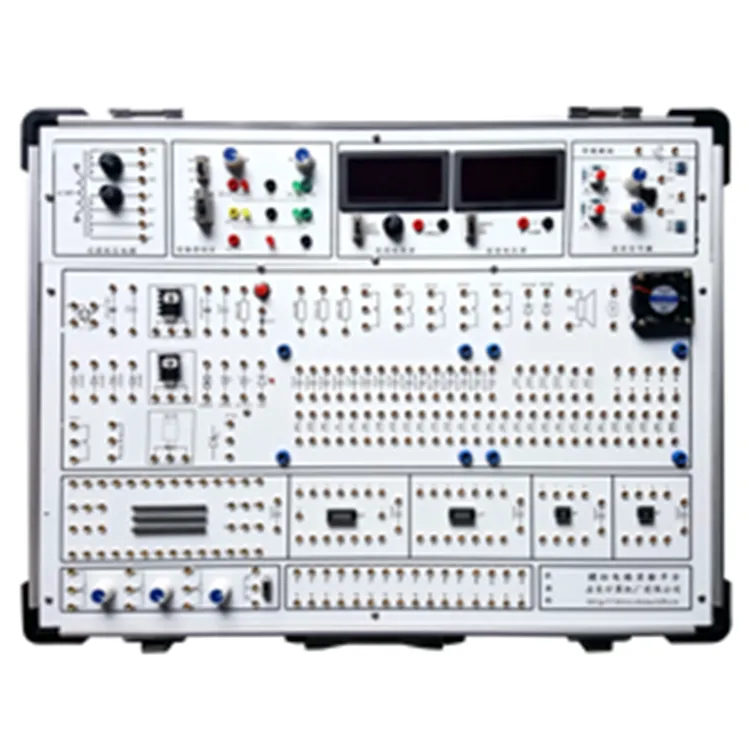

LH-A5 模拟电路实验箱 实验箱由全铝合金箱体、线性电源和实验电路板组成。其中实验电路既可以采用固定功能模块方式，也可以自行搭建实验电路，电路原理和元器件符号清晰，实验用元器件全部焊装在线路板的反面，，不易损坏。本实验箱适用于本专院校所有电类和非电类《模拟电子》、《电子线路》等课程的实验教学。 一、指标 1、实验箱工作电源 输入：AC220V±10%,50HZ。 输出：（1）DCV ±12V/0.； （2）DCV ±1.5V～±12V/0.； （3）DCV +5V/1A ， 以上各路均带短路保护功能。 交流低压输出：(1) ACV 0V、14V、16V、18V和带抽头双路7.5V/0.2A。 2、信号源 1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。 3、测量表 1）一个0-20V的数字直流电压表，分三档，分别是200mV档、20V档、20V档。 2）一个是200MA数字直流电流表, 分三档，分别是2mA档、20mA档、200mA档。 4、分立元件设计区 1）设计有桥堆2W10 1个、二极管1N4007 4个/IN4148 2个、稳压管2DW231/2CW53/DC6.2V各1个、发光二极管1个、可控硅2P4M/BCR各1个、单结晶体管BT33 1个、三端稳压管7812/7912各1个，1W 电位器1K 1个、三极管33DG6B/3DG12/3CG12/2SJ11/3DJ6F/9014/9012各1个、8欧姆喇叭1个、0.5W电位器10K/100K/680K各1个、IC40/IC16/IC14插座各1个、IC8 2个、1×2开关1个，各种固定值的电阻、电容和电感60多个。另设计有阻容件自由接插区。 2）设计扩展模块电路实验区1个：尺寸155×100mm，可选配固定线路实验模块，学生可以进行性练习，以提高学生的思维能力和动手能力。 5、固定线路独立模块 1）单管、双管放大电路、射极跟随器、负反馈放大电路实验板。 2）运放电路实验板（含低频正弦波振荡器实验电路）2块 3）功率放大集成电路和互补对称功率放大电路,内有喇叭 4）半波、全波、桥式整流和滤波电路以及集成三端稳压电路 5）串联稳压电路和差动放大电路 6）面包板模块（选配）：设计有350进口面包板2组，同时通过自锁紧式涂金插孔8个引出。 6、机箱：型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。 7、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，氧化，美观漂亮，实验导线连接稳定。 二、实验内容 (一） 分立元件电路实验 1、基本单放大电路 2、两放大电路 3、负反馈放大电路 4、射跟随器 5、差动放大电路 6、集成电路RC正弦波振荡器 7、集成功率放大器 8、整流滤波与并联稳压电路 9、串联稳压电路 10、集成稳压电路 11、RC正弦波振荡器 12、LC振荡器及选频放大器 13、电流/电压转换电路 14、电压/频率转换电路 15、互补对称功率放大器 16、二极管的正、反相特性 17、晶体三极管的输入、输出特性 18、全波桥式桥式整流电路实验 19、并联型直流稳压电源 （二）集成运算放大电路实验 1、模拟运算电路 ①电压跟随器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤双端输入求和放大电路 2、积分与微分电路 ①积分电路②微分电路③微积分电路 3、波形发生电路 ①方波发生器②占空比可调的矩形波发生器③三角波发生电路④锯齿波发生电路 4、有源滤波器 ①低通滤波器②高通滤波器③带阻滤波器 5、电压比较器 ①过零比较器②反相滞回比较器③同相滞回比较器 6、波形变换电路 7、运算放大器指标测试 （三）综合实验：用运放组成万用表，温度检测控制，函数信号发生器 三、实验箱配置 序号 名称 说明 数量 1 LH-A5主机箱 含机箱、工作电源、常用模拟信号源、实验电路区和分立元件 1台 2 供电电源线 1.5m 1根 3 2号实验导线 50cm 25根 4 保险丝 2A 2支 5 实验指导书 1本 以下3-9是独立模块 3 运放电路实验板 1 4 单、多放大电路、射极跟随器、差动放大电路、负反馈放大电路模块 1 5 功率放大电路模块电路 1 6 低频正弦波振荡器 1 7 半波全波桥式整流、滤波电路、三端集成稳压电源 1 8 串联稳压电路和晶闸管控制电路 1 附：使用本实验箱需配套仪器仪表:万用表和示波器
