产品特性:闪灯芯片品牌:ELITECHIP型号:ECH210718-1CD3-F1A4
类型:单片机针脚数:8用途:电动玩具
封装:SOP-8系列:单片机系列功率:0.1W
批号:2021+特色服务:厂家直销产品说明:LED呼吸灯芯片
包装:管装应用领域:玩具厂家:丽晶微电子
工作电压:2.4-5V

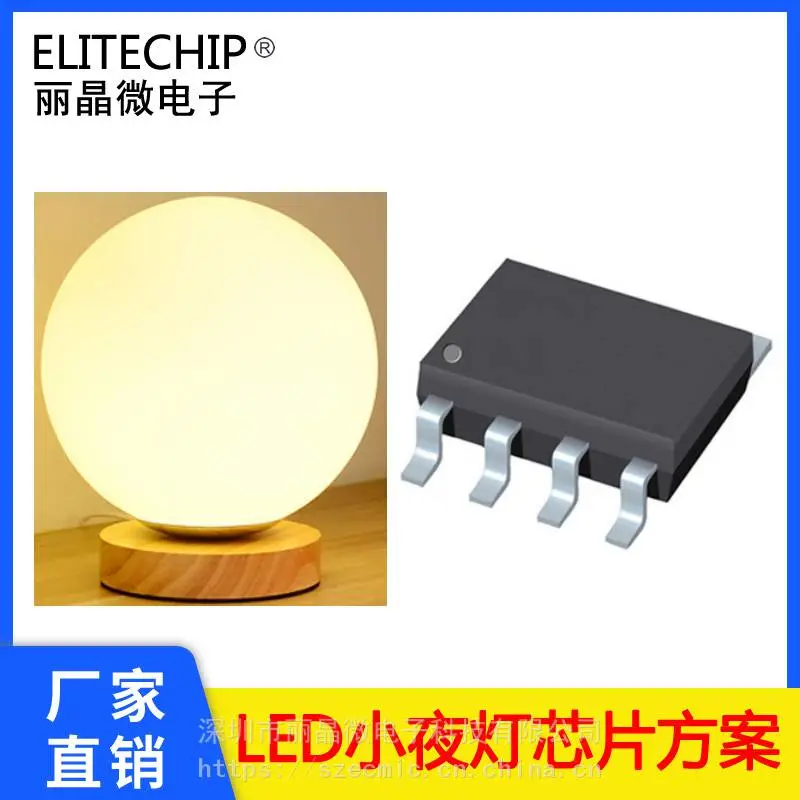

LED球形灯呼吸灯芯片 渐眀渐暗小夜灯主控IC LED氛围灯控制芯片充电小夜灯PCBA电路板方案开发

ECH210718-1CD3-F1A4 LED呼吸灯芯片

一. 功能说明

供电方式:DC6V纽扣电池*2。一路按键输入控制一路LED输出。

上电不工作,短按触发按键。

按一下常亮。

按一下呼吸闪(闪烁频率参考样品)。

再按一下关。

二. 电气参数(VDD=5.0V  TA=25℃)

参数

符号

最小值

典型值

单位

条件

工作电压

VDD

2.4

3.0

5.0

V


工作电流

IOP


1.6


mA

Fcpu=4MHz@HIRC-8M

静态电流

ISTB


3


uA

VDD=5V, WDT 开, LVR 关

驱动电流

Iol



30

mA

Vol=0.6V

工作温度

TA

-10

25

70


储存温度

Tstg

-20

25

100




三. 封装脚位图(SOP-8)

管脚号

符号

功能描述

1

VDD

电源正

2

NC

悬空

3

NC

悬空

4

KEY

触发开关

5

NC

悬空

6

NC

悬空

7

OUT

LED输出,高电平有效

8

GND

电源负

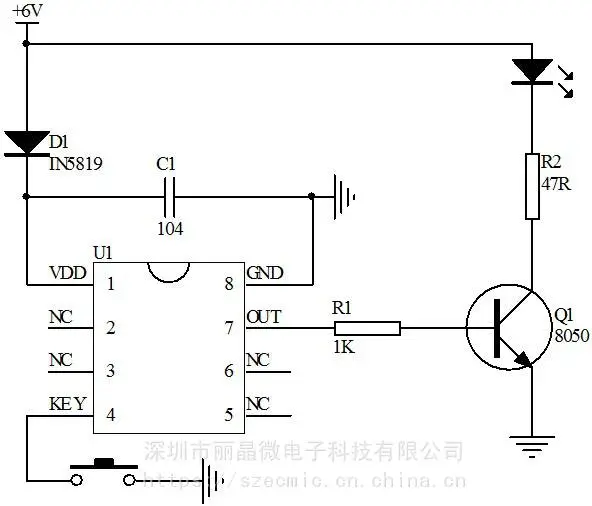

四. 电路图参考





六. 版本说明

版本

日期

描述

ECH210718-1CD3-F1A4

2021/7/30

V01初版
