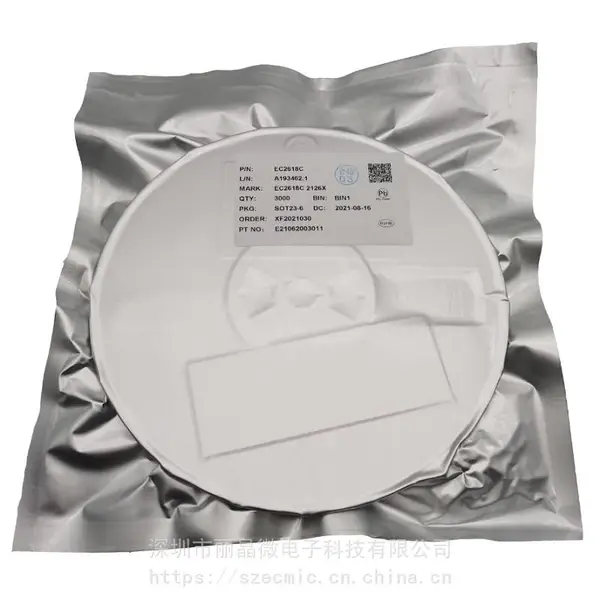

| 产品特性:定时器芯片 | 品牌:ELITECHIP | 型号:EC2618C |
| 类型:其他IC | 用途:电动玩具 | 封装:SOP-8 |
| 系列:定时芯片系列 | 功率:0.1W | 批号:2021+ |
| 特色服务:厂家直销 | 产品说明:6H-18H循环定时芯片 | 包装:管装 |
| 应用领域:玩具 | 厂家:丽晶微电子 | 工作电压:2.2-5.0V |
一. 功能说明 EC2618C 6H-18H循环定时芯片
CMOS制造工艺,低功耗。工作电压宽,抗干扰强。
一路低电平信号输出,上电工作循环定时,LED灯亮6小时灭18小时,24小时循环。
有快速测试按键,接通快速测试按键进入快速测试模式。断开为正常工作模式。
二. 电气特性:(Vdd=3.0V,GND=0V,Ta=25℃)
Characteristies | Sym | Min | Typ | Max | Unit | Remarks |
工作电压 | Vdd | 2.2 | 4.5 | 5 | V | |
工作电流 | Iop | 500 | ?A | No load | ||
静态电流 | Isb | 5 | ?A | |||
LED推动电流 | Iol | 60 | mA | Vdd=4.5V,Vds=3V | ||
工作温度 | Temp | 0 | 25 | 60 | ℃ |
三.封装脚位图(SOT23-6)
管脚号 | 符号 | 功能描述 |
1 | OUT | LED输出,低电平有效 |
2 | VDD | 电源正 |
3 | GND | 电源负 |
4 | OSCI | 晶振 |
5 | OSCO | 晶振 |
6 | TEST | 快测脚 |
四. 应用电路图
备注:因输出电流比较大,建议加限流电阻,负载电流控制在60MA下,如果实际使用更大电流考虑外加驱动
