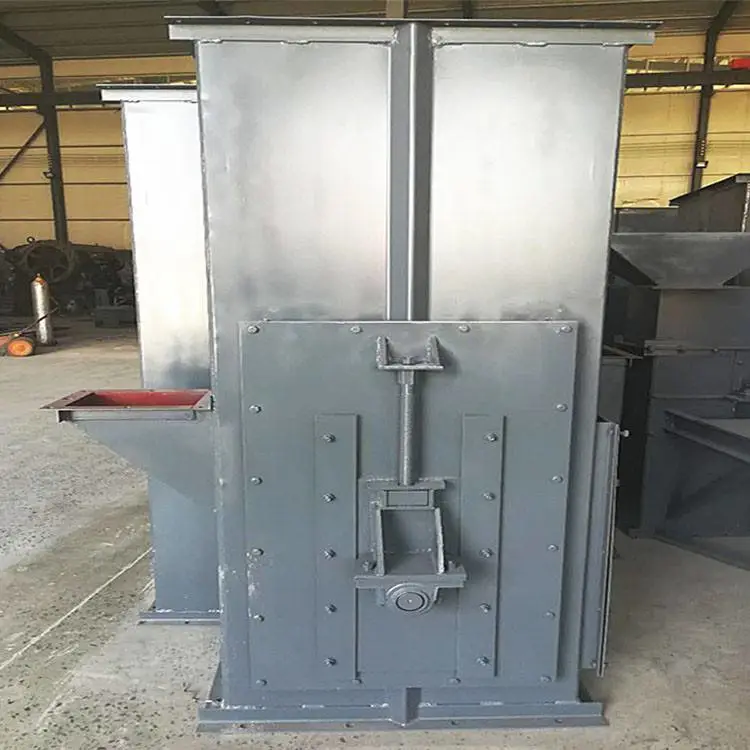

TD斗式提升机由提升机上、下链轮，皮带，挖斗，丝杆，进出料口，箱体，电机减速机等组成，具有输送量大，提升高度高，运行平稳可靠，寿命长***优点，本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等。

该提升机的转速每分钟不能超过85转，转速过高，会出现卸料不净，挖斗留有余料等情况。普通皮带的斗式提升机正常输送高度一般不会超过20米，钢丝绳芯的皮带斗式提升机的输送高度可达80米。

机器简介

TD斗式提升机由提升机上、下链轮，皮带，挖斗，丝杆，进出料口，箱体，电机减速机等组成，具有输送量大，提升高度高，运行平稳可靠，寿命长***优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了***和国外***标准），牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等，由于提升机的牵引机构是环行链条，因此允许输送温度较高的材料(物料温度不超过250 ℃)。该提升机的转速每分钟不能超过85转，转速过高，会出现卸料不净，挖斗留有余料等情况。普通皮带的斗式提升机正常输送高度一般不会超过20米，钢丝绳芯的皮带斗式提升机的输送高度可达80米。

工作原理

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

TD型斗式提升机概述：

TD型斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度40m，其特点为：结构简 单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60。C。TD型按JB3926-85《垂直斗式提升机》标准设计制造，与传统D型斗提机相比，输送效***，料斗形式多，应优先选用。

NE型板链式提升机主要部件特点:

1.提升范围广。这类提升机对物料的种类、特性及块度的要求少；可提升粉状、粒状和块状物料；可提升磨琢性的的物料；可提升温度<250度的高温物料。

2.输送能力大。提升量可达15-800立方米/小时。

3.能耗低。这类提升机采用流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链式提升机的25%-45%。

4.使用寿命长。这类提升机采用流入式喂料，物料之间很少发生挤压和碰撞现象，在喂料，提升和卸料中不会撒落，这就防止了磨粒磨损。输送链采用板链式高强度耐磨链条，延长了链条和链斗的使用寿命。实际使用表明：输送链的使用寿命超过5年。

5.提升高度高。这类提升机链速低，运行平稳，且采用板链式高强度耐磨链条，因此可达较高的提升高度。

6.密封性好，环境污染少。

7.运行可靠。***的设计原理，***了整机运行的可靠性。

8.操作方便。维修少，易损件少。

9.机械尺寸小。与同等提升量的其她各类提升机比较，这类提升机的机械尺寸较小。

10.结构 精度高，外观漂亮。
