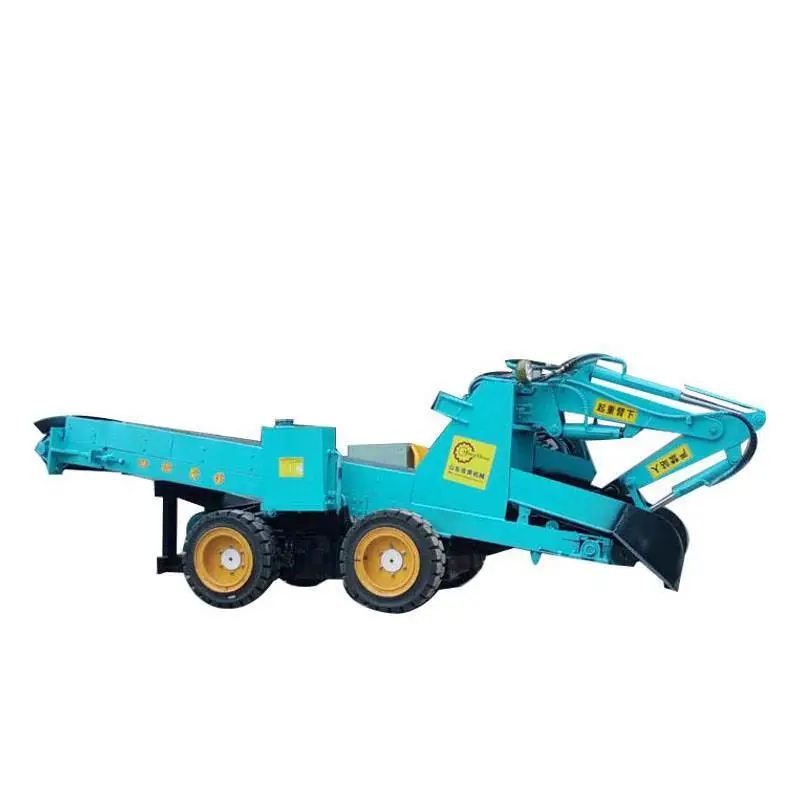

ZWY-80/30.75G轮式扒渣机产品介绍

ZWY-80/30.75G轮式扒渣机主要由反铲机构、运输槽、行走机构、机架总成、电机油泵总成、液压操作系统、电气系统等部分组成。适用的轨距分别为600毫米，762毫米，900毫米，弯道半径需大于12m，工作场地临时轨道钢轨采用38Kg/m或43Kg/m轨。长度为2.5～3m，轨前端采用钢制枕木（槽钢），用夹板紧固，牢固可靠。要求工作场地，水位低于轨面，要求工作面排水情况良好。为使整机在巷道中运行不发生干涉，要求轨道中心与巷道的墙壁的距离不小于1000mm，地面、轨道应平整，不应下沉。扒渣机适用于隧洞挖掘，矿山工程，水利工程等工程的施工机械及小断面引水洞，矿山出渣（矿）机械， 该机主要用于一些生产做液空间狭窄、生产规模小磷矿、金属非金属矿等非爆炸危险性矿山的碎石土料采集及输送装车施工。

其中行走机构是整机的基础，在工作中需要前进、后退。液压马达驱动主动轴转动，离合器带动主动齿轮旋转，通过中间轴双联齿轮带动前轮轴大齿轮使前轮轴旋转，又由前轮轴的链轮通过链条带动后轮轴旋转，实现了整机的四轮驱动。具有行走可靠，牵引力大的特点。其他部件功能特点与履带式扒渣机相似。

 轮式扒渣机技术参数：

 机长 mm    6400            机宽     1730           机高      1650           轴距     1580           轮距      1470

Z大矿料通过尺寸     650*430           行走离地Z小距离       190           整机质量 kg      3200
料架Z大伸举升高度 mm      2100      料架Z大装车高度       1500     适合装料车箱长度       ≤1800
扒斗Z大伸长度离铲口         1740     扒斗Z大举升高度        2600     功率 KW      15
大臂Z大回转角度 （°）     73           Z大行走速度 km/h    2.5/1.4            Z大挖掘力 KN         11.1
扒渣装车效力 T/h 70-140                驾驶员头顶距地面高度 mm 1800             输送架Z大坡度 （°） 24

 整机重量KG         6800                 装载能力m3/h                  80           行走速度m/s            0.37/0.75

刮板链速度m/min            26      刮板链运输机构形式      单链单驱           转弯半径m                 ≥12

zui 大工作压力mpa          ≤20                       离地间隙mm            ≥27            总功率KW            30.75

扒渣机特征

它是由机械手与输送机相接合，采集和输送功能合二为一，采用电动液压控制系统的生产装置，具有安全环保、能耗小、的特点。是矿山及小性遂洞的的CMGK111采矿装备，是人工和其它机械的替代产品。

 扒渣机包含液压行走，挖掘采集，输送，装车，清底五种功能。其中液压行走功能是通过液压马达，减速机，传动轴，再到减速机输送驱动车轮，液压马达具有前行， 后退，自动刹车三种功；挖掘采集功能由机械手完成，机械手具有挖掘、伸臂、装料、卸料功能，大臂可上升、下降、左右回转，挖掘采集的操纵由全液压控制，由 两个手柄操作，操作方式于挖掘机类似，此技术综合采用大型挖掘机操作流程改进而成使用方便，易操作.输送，装车功能由输送机系统完成，其输送架由液压缸控 制升降，输送架下降时可将前轮支起，同时输送架前接料口与矿石接触面更加紧密，工作时稳定性更强，同时可以接合散料，平整常地。
