一、产品简介：

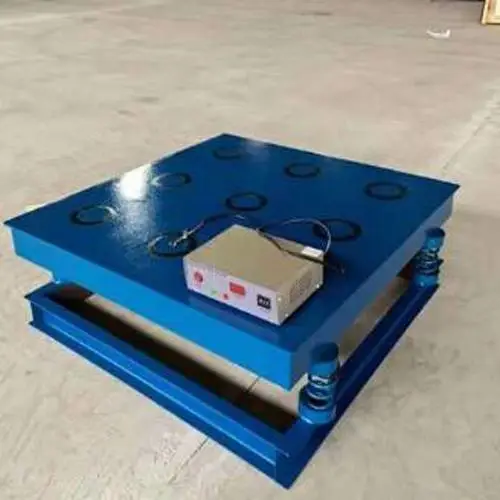

砌墙砖磁力振动台
是。本产品外形规格为1000×1000mm重量是原普通振动台的1.7倍，台面下方附有磁盘，通电上磁，磁盘吸力可达到75千克力左右，断电后磁力自动消失。这样既免去了安装时必打地基的程序，又解决了实验过程中须将试件紧固在台面上的问题。并且开关设有定时装置，使用起来更加简单方便。

二、结构原理：

振动台主要由磁盘、台面、底架、振动器、弹簧等部件组成，同过hanjie组成一体，振动器位于台面底部zhongxin位置。起着振实振稳的作用。

三、规格技术参数：

1、台面尺寸：1000×1000mm

2、振动频率：2860次/分

3、振幅：0.3-0.6mm

4、振动器功率：1.1-1.5kw

5、Z大载重：250kg

四、安装与使用：

1、无需打地基，但放振动台地面一定要平整，以免偏心振动数据不准。

2、动力电压380V（三火一零），接好地线，并经常检查振动器上螺栓有无松动。

3、按技术要求试模上台，放置要与台面相对称，使负荷平衡，并且注意***磁位置。若无平底试模要先将试模地面打磨后装料再置于台面上（但效果仍不及平底试模）。

五、时间kongzhiqi使用说明：

1、使用方法：

a、按仪器标示输入输出线对应接好（380V）。设定时间的拨码开关定到所需数值。单位是“秒”。

b、开启电源开关，指示灯亮，计时显示器为“0”说明仪器工作正常，处于等待状态。

c、按启动按钮，这时振动台开始工作，当显示时间与设定时间相等时，仪器便自动停止，既而制动，时间约为15秒工作完成。

d、如再工作，需再按下启动按钮即可。如运动中需停机，需按“暂停”按钮，仪器便自动制动。

2、注意：

a、电源电磁电机输出输入线不要接错。

b、停机制动过程中，严禁启动，制动完毕后方能启动，以免损坏机器。

c、使用过程中，若连续运输时间过长，易出现台面温度过热现象，应停机散热后方可继续工作，否则易损坏磁盘电磁效应。

d、在仪器运行当中，不能拨动拨码开关，以免影响定时精度。

e、振动完毕后应关闭仪器电源以防误动。

砌墙砖磁力振动台技术参数：

吸盘吸引力：750N-1000N

征集绝缘电阻≥2.5MΩ

振幅：0.3mm~0.6mm

台面厚度：8mm/12mm

台面尺寸：1000mm×1000mm

频率：2600r/min~3000r/min

线圈尺寸和数量：Φ100（mm）×12

电压：380V （三火一零，零线有明显标志）

总重量：250KG
