西门子200模块 CPUSR60 6ES7288-1SR60-0AA1

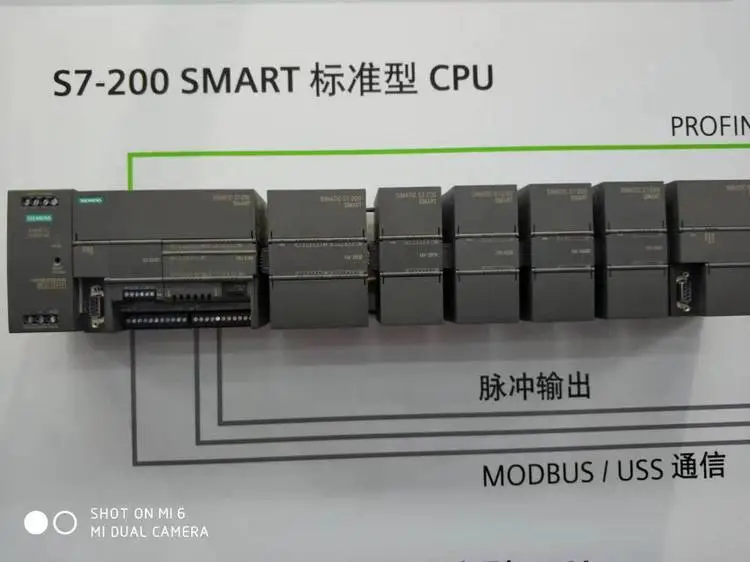

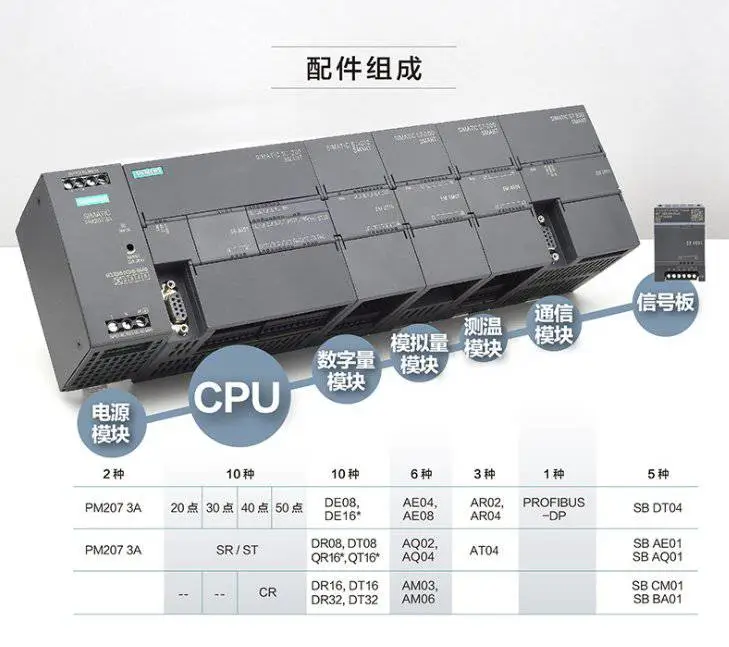

6ES72881SR200AA1S7-200 SMART，CPU SR20，标准型 CPU 模块，继电器输出，220 V AC 或110 DC供电，12 输入/8 输出

6ES72881ST200AA1S7-200 SMART，CPU ST20，标准型 CPU 模块，晶体管输出，24 V DC 供电，12 输入/8 输出

6ES72881SR300AA1S7-200 SMART，CPU SR30，标准型 CPU 模块，继电器输出，220 V AC 或110 DC供电，18 输入/12 输出

6ES72881ST300AA1S7-200 SMART，CPU ST30，标准型 CPU 模块，晶体管输出，24 V DC 供电，18 输入/12 输出

6ES72881SR400AA1S7-200 SMART，CPU SR40，标准型 CPU 模块，继电器输出，220 V AC或110 DC 供电，24 输入/16 输出

6ES72881ST400AA1S7-200 SMART，CPU ST40，标准型 CPU 模块，晶体管输出，24 V DC 供电，24 输入/16 输出

6ES72881SR600AA1S7-200 SMART，CPU SR60，标准型 CPU 模块，继电器输出，220 V AC 或110 DC供电，36 输入/24 输出

6ES72881ST600AA1S7-200 SMART，CPU ST60，标准型 CPU 模块，晶体管输出，24 V DC 供电，36 输入/24 输出

西门子代理商

原装*** ***一年

上海斌勤电气技术有限公司

发布人：康奎 （销售经理）发布

本公司签约正式的销售合同，并开具13%的增-值-税-发-票。

外地客户统一采用快递发货,也支持上门提货，货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!

在你签收后表示你对该货物没有异议!我们会给予您检测时间,并请在货物到给予确认,谢谢合作!

产品均为密封包装，外包装详见产品图片，白色标签上均有产品订货号和产地，各位买家在收到货后，请核对型号，无误后再拆包装、

本公司宗旨：本着以诚信为本，以顾客为中心.***·服务诚信·***.

为用户提供***的自动化产品及服务！

相关西门子产品技术：

模拟量模块接线

1.普通模拟量模块接线

模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。

普通模拟量模块可以采集标准电流和电压信号。其中，电流包括：0-20mA、4-20mA两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。

注意：

S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。

普通模拟量模块接线端子分布如下图1 模拟量模块接线所示，每个模拟量通道都有两个接线端。

图1 模拟量模块接线

模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。

四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。

图2 模拟量电压/电流四线制接线

三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。

图3 模拟量电压/电流三线制接线

两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。

图4 模拟量电压/电流两线制接线

不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图5 不使用的通道需要短接所示。

图5 不使用的通道需要短接

2. RTD模块接线

RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是***准确的。S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统手册》。

S7-200 SMART EM RTD模块还可以检测电阻信号，电阻也有两线、三线和四线之分。

EM RTD模块的接线方法如下图6 传感器RTD/电阻信号接线所示。

图6 RTD传感器/电阻信号接线

3. TC模块接线

热电偶测量温度的基本原理是：两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时回路中就会有电流通过，此时两端之间就存在电动势。

S7-200 SMART EM TC模块可以测量J、K、T、E、R&S和N型等热电偶温度传感器，具体型号请查阅《S7-200 SMART系统手册》。

TC模块的接线说明参考图7 TC信号接线。

图7 TC信号接线

注意：

每个模块的接线图请参考《S7-200 SMART 系统手册》中“技术规范”章节。

系统块

系统块提供S7-200 SMART CPU、信号板和扩展模块的组态。

系统块组态相关视频教程的链接如下：

S7-200 SMART 系统块的组态——跟我学35/52

S7-200 SMART 系统块的组态——跟我做36/52

使用以下方法之一查看和编辑系统块以设置CPU的选项：

在导航栏上单击“系统块”（System Block） 按钮。

在“视图”（View）菜单功能区的“窗口”（Windows）区域内，从“组件”（Component）下拉列表中选择“系统块”（System Block）。

选择“系统块”（System Block）节点，然后按Enter，或在项目树中双击“系统块”（System Block）节点。STEP 7-Micro/WIN SMART 打开系统块 ，并显示适用于CPU类型的组态选项

图1.系统块设置窗口

硬件配置

“系统块”（System Block）对话框的顶部显示已经组态的模块，并允许添加和删除模块。使用下拉列表更改、添加或删除CPU型号、信号板和扩展模块。添加模块时，输入列和输出列显示已分配的输入地址和输出地址。

选择系统块中的CPU型号作为真正要使用的CPU型号。下载项目时，如果项目中的CPU型号与连接的CPU型号不匹配，STEP 7-Micro/WIN SMART 发出警告信息。您可继续下载，但如果连接的CPU不支持项目需要的资源和功能，将发生下载错误。

模块选择

系统块对话框底部显示在顶部选择的模块选项。单击组态选项树中的任意节点均可 修改所选模块的项目组态。

系统块包括CPU模块的以下组态选项：

通信

数字量输入和脉冲捕捉位

输出量输出

保持范围

安全

启动

其他设备（如模拟量输入、模拟量输出、RTD模拟量输入、RS485/RS232 CM01通信信号板以及附加数字量输入和输出）的组态选项可在添加这些模块时从系统块访问。

在下载或上传系统块之前，必须在STEP 7-Micro/WIN SMART 与CPU之间建立通信。 然后即可下载一个修改的系统块，以便为CPU提供新系统组态。您所输入的新属性在将修改内容下载到CPU时生效。

您也可以从CPU上传一个现有系统块，以使STEP 7-Micro/WIN SMART 项目组态与CPU组态相匹配。
