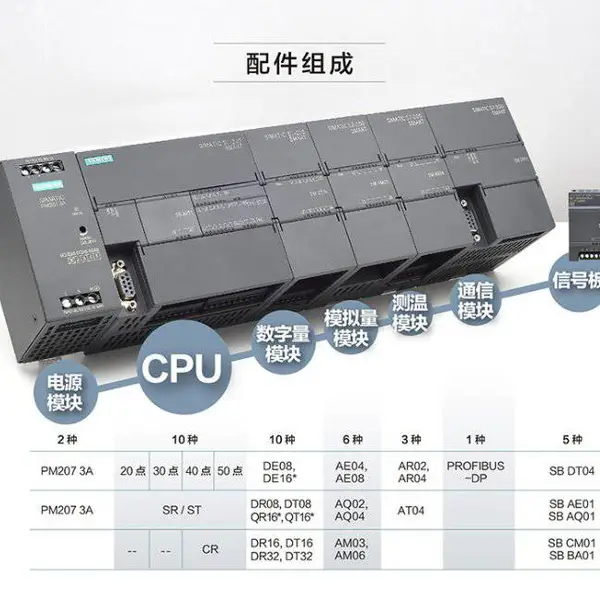

西门子S7-200模块CPUST40 6ES7288-1ST40-0AA1 0AA0

6ES72881SR400AA1S7-200 SMART，CPU SR40，标准型 CPU 模块，继电器输出，220 V AC或110 DC 供电，24 输入/16 输出

6ES72881ST400AA1S7-200 SMART，CPU ST40，标准型 CPU 模块，晶体管输出，24 V DC 供电，24 输入/16 输出

西门子代理商

原装*** ***一年

上海斌勤电气技术有限公司

发布人：康奎 （销售经理）发布

本公司签约正式的销售合同，并开具13%的增-值-税-发-票。

外地客户统一采用快递发货,也支持上门提货，货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!

在你签收后表示你对该货物没有异议!我们会给予您检测时间,并请在货物到给予确认,谢谢合作!

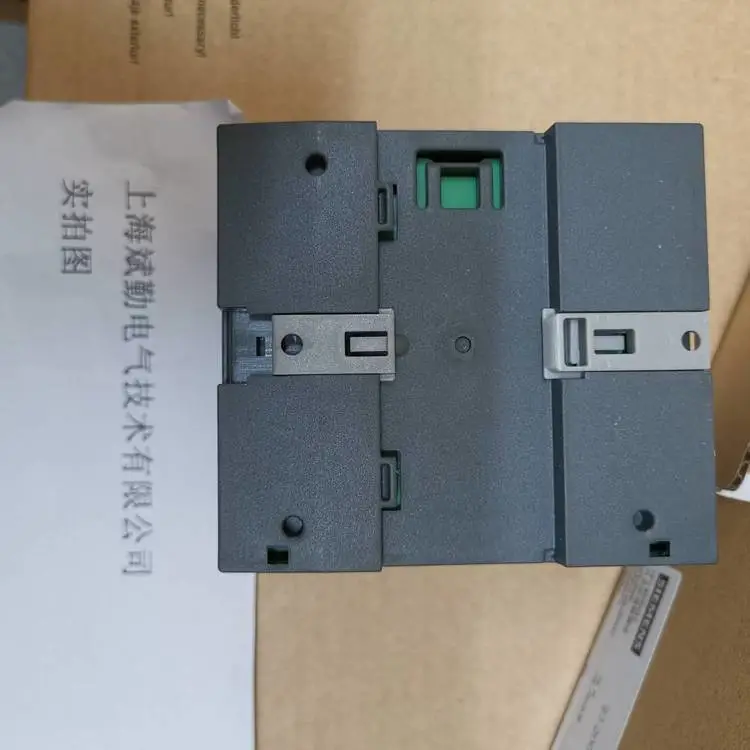

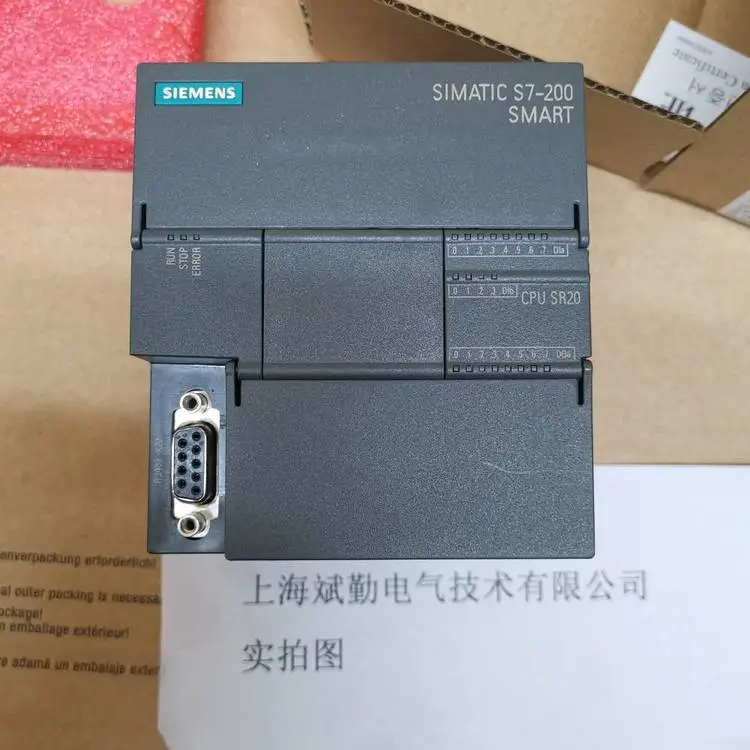

产品均为密封包装，外包装详见产品图片，白色标签上均有产品订货号和产地，各位买家在收到货后，请核对型号，无误后再拆包装、

本公司宗旨：本着以诚信为本，以顾客为中心.***·服务诚信·***.

为用户提供***的自动化产品及服务！

相关西门子产品技术：

组态系统安全

单击“系统块”(System Block)对话框的“安全”(Security) 节点组态 CPU 的密码及安全设置。

图1. 组态安全窗口

密码可以是字母、数字和符号的任意组合，区分大小写。

密码保护权限级别

CPU 提供四级密码保护，“完全权限” （1 级）提供***制访问，“不允许上传” （4 级）提供***受限制的访问。 S7-200 SMART CPU 的默认密码级别是“完全权限” （1 级）。

CPU 密码授权访问 CPU 功能和存储器。 未下载 CPU 密码（“完全权限” （1 级））情况下，S7-200 SMART CPU 允许***制访问。 如果已组态比“完全权限” （1 级）级别更高的访问权限并下载 CPU 密码，则 S7-200 SMART CPU 要求输入密码以访问下表定义的CPU 操作。

即使密码已知，“不允许上传” （4 级）密码限制也对用户程序（知识产权）进行保护。 4 级权限无法实现上传，只有在 CPU 没有用户程序时才能更改权限级别。 因此，即使有人 发现密码，您也始终能够保护用户程序。

表1. S7-200 SMART CPU 密码保护权限级别

操作说明完全权限（1 级）读取权限（2 级）***权限（3 级）不允许上传（4 级）

读取和写入用户数据允许允许允许允许

CPU 的启动、停止和上电复位允许有限制有限制有限制

读取日时钟允许允许允许允许

写入日时钟允许有限制有限制有限制

上传用户程序、数据和 CPU 组态允许允许有限制不允许

下载程序块、数据块或系统块允许有限制有限制

有限制

注： 如果 存在用户程序块，不允许对系统块行操作。

复位为出厂默认设置允许有限制有限制有限制

删除程序块、数据块或系统块允许有限制有限制

有限制

注： 如果 存在用户程序块，不允许对系统块行操作。

将程序块、数据块或系统块复制到存储卡允许有限制有限制有限制

强制状态图中的数据允许有限制有限制有限制

执行单次或多次扫描操作允许有限制有限制有限制

在 STOP 模式下写入输出允许有限制有限制有限制

复位 PLC 信息中的扫描速率允许有限制有限制有限制

程序状态允许有限制有限制不允许

项目比较允许允许有限制不允许

通信写入限制

可对 V 存储器特定范围的通信写入进行限制，禁止对其它存储区进行通信写入（I、Q、AQ 和 M ）。 要对 V 存储器特定范围的通信写入进行限制，选中“限制”(Restrict) 复选框，以字节为单位组态 V 存储器范围。

此区域可小到没有字节，大到整个 V 存储器。

使用此功能，用户程序可先验证写入此存储器子集的数据，然后再在应用程序中使用数据，以获得更好的安全性。 请注意，这些限制只适用于通信写入（例如从 HMI 、 STEP 7-Micro/WIN SMART 写入或 PC 访问），不适用于用户程序写入。

如果限制对 V 存储器特定范围的写访问，确保“文本显示”模块或 HMI 只在 V 存储器的可写范围内写入。 此外，如果使用 PID 向导、PID 控制面板、运动控制向导或运动控制面板，确保这些向导或面板使用的 V 存储器在其可写范围内。

禁用此项限制时，可写入存储区的全部范围，包括 I 、Q、M、V 和 AQ 。

串行端口模式更改和日时钟 (TOD) 写入

无需密码也可通过串行端口（内置 RS485 和 RS485/RS232 信号板）允许 CPU 模式更改（go-to-RUN 和 go-to-STOP ）和 TOD 写入。 为此，在“ 串行端口”(Serial Ports) 部分选中 “允许” (Allow) 复选框。 此复选框可向下兼容不提示这些功能的密码的旧版 HMI 。 下列选项可用：

如果已选中此复选框且 CPU 受密码保护，则可使用这些旧版 HMI 更改工作模式和进行 TOD 写入。

如果未选中此复选框且 CPU 受密码保护，无法使用这些旧版 HMI 更改工作模式和进行 TOD 写入。

如果 CPU 不受密码保护，无论是否选中复选框，都可使用这些旧版 HMI 更改工作模式和进行 TOD 写入。

访问受密码保护的 CPU

输入受密码保护的 CPU 的密码后，当编程设备从 S7-200 SMART CPU 断开后，该密码的授权级别***多可保持一分钟有效时间。 始终在断开电缆之前退出 STEP 7-Micro/WIN SMART，以防另一位用户未经授权擅自访问。

通过网络输入密码并不影响 S7-200 SMART CPU 的密码保护。 如果一位授权用户通过网络访问受限功能，则不授权其他用户访问这些功能。 在某一时刻，只允许一位用户***制访问 S7-200 SMART CPU 。

禁用密码

由于 1 级权限允许所有不受限制的 CPU 访问，因此可通过将权限级别 4 、3 或 2 更改为“完全权限” （1 级）来禁用密码。

如果权限级别为“不允许上传” （4 级），存在有效用户程序时无法通过新的密码级别下载 新的系统块。 必须首先删除该用户程序，然后才能下载更新的系统块。

常问问题

忘记密码怎么办？

没有解密的方法，有关清除密码的方法，参见：清除CPU密码
