AH6901_AH855B_迷你暖手宝方案IC_振邦微电源芯片方案

AH6901描述：

3.7V升5V12V15V,AH6901户外强光手电筒专 用IC,小风扇升压IC(AH6901，23-6)，完全 兼容FP6291，无需更改任何外围，即换即用，性价 比 高。有充电、锂保、马达驱动、MOS、OVP等同时。输入电压范围可由低2.6伏特到高16伏特，输出电压3.3--20V可调整且内部MOS输出开关电流可高达2A，美容仪，电动牙刷，筋模枪，电动胡须刀，数码便携产品电池供电，3G网络产品，数码相机，LCD液晶屏背光电路，太阳能照明路灯，网络通讯等产品的电压转换。AH6901应用电路非常简单，外围器件极少。振荡频率1MHZ，该电路具有短路保护，过热保护等功能，具有更 高的可靠性，安全性！AH6901采用标准的SOt-23-6无铅封装，3.7v升5v 1A 2A***升压IC 。

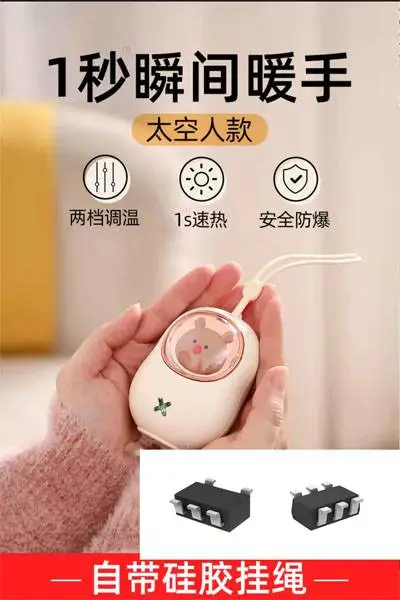

AH6901+AH855B一个锂电池充电+升压IC两款芯片是容美结合，应用于迷你暖手宝，美容仪，电动牙刷，筋模枪，电动胡须刀，数码便携产品电池供电

AH855B是一款完整 的单节锂离子电池采用恒定电流/ 恒定电压线性充电器芯片，并带有电池正负极反接保护功 能，可减少在装配过程导致电池反接引起的芯片损坏。 其SOT23-5封装与较少的外部元件数目使得 成为便携式应用的理想选择。 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路， 所以不需要外部检测电阻和隔离二极管。热反馈可对充 电电流进行调节，以便在大功率操作或高环境温度条件 下对芯片温度加以限制。充电电压固定于 4.2V，而充 电电流可通过一个电阻进行外部设置。当充电电流在达 到终浮充电压之后降至设定值 1/10 时， 将 自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时， 自动进入一个低电流状态，将电池漏电流降 至 2μA 以下。也可将 置于停机模式，从而将 供电电流降至 55μA。 的其它特点包括充电电 流监控器、欠压闭锁、自动再充电和两个用于指示充电 结束和输入电压接入的状态引脚。 内部集成有防电池反接保护电路，可防止应 用中电池反造成的芯片损坏。 采用绿色环保的SOT23-5封装以及最少3个 外围器件可有效减小电路PCB布板空间。 可 工作于-40°C to +85°C。

特性：

高达 600mA 的可编程充电电流

无需 MOSFET、检测电阻或隔离二极管

恒定电流/恒定电压操作，并具有可在无过热危险的

情况下实现充电速率化的热调节功能 ?

直接从 USB 端口给单节锂离子电池充电 ?

精度达到 1%的 4.2V 预设充电终止电压 ?

用于电池电量检测的充电电流监控器输出 ?

自动再充电 ?

充电状态输出引脚 ?

C/10 充电终止 ?

停机模式下的供电电流为 55μA ?

2.9V 涓流充电 ?

软启动限制浪涌电流 ?

防电池反接 ?

SOT23-5 封装

应用： 移动电话, PDAs, MP3 播放器 ? USB 3G 数据卡 ? 电池充电电路 ? 蓝牙应用 ? 其它手持设备
