型号

ZK-50L

非标定制

内箱尺寸
W*H*D（MM）

360*400*350

根据客需定制

外箱尺寸
W*H*D（MM）约

1350*1750*1500

非标定制

温度范围

0~150℃  、  -20~150℃ 、   -40~150℃、     -60~150℃

高温室温度范围

+60℃～+180℃

低温室温度范围

0℃～-60℃

冲击时间

5min 以内

高温冲击范围

﹢60 ℃ ～ ﹢150 ℃

低温冲击范围

﹣10 ℃ ～ ﹣40 ℃

温度稳定时间

5分钟

温度波动度

≤±0.5℃.

温度偏差

≤±2℃.

温度均匀度

≤2℃.

冲击恢复时间

-40℃～＋150℃ 约需 5 分 钟

风门动作时间

2 秒以内

温度波动度

±0.5℃

测试环境条件
测试方法

环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下
1．GB-T 31467.3-2015 电动汽车用锂离子动力蓄电池包和系统第 3 部分

2．GB_T 31485-2015 电动汽车用锂离子动力蓄电池安全要求及试验方法

3．GB-T 18333.2-2015 电动汽车用锌空气电池

4．GB-T 31486-2015 电动汽车用锂离子动力蓄电池电性能要求及试验方法

5．GB_T 31484-2015 电动汽车用锂离子动力蓄电池循环寿命

6．QC-T 897-2011 电动汽车用电池管理系统技术条件

7．QC/T741-2014 车用超级电容器

控制器规格

1. 7吋真彩触摸薄屏

2. 控制方式：程式

3. 传感器类型：PT100输入传感器

4. 输出方式：PID 控制输出；(4-20mA)模拟电路输出 ；

5. 温度测量范围：-200.00℃--300.00℃，误差±0.2℃；

6.程式编辑：分三类程式，分别为2ZONE，3ZONE，STEP

7 .英文可切换；

8.T分辨率：640×480 64k色

 程式编辑

分三类程式，分别为2ZONE，3ZONE，STEP, 3ZONE有节能功能；

***类是2ZONE，可编辑120个程式，每个程式只有2段

第2类是3ZONE，可编辑120个程式，每个程式只有3段

第3类是STEP， 可编辑120个程式，每个程式最多20段

制冷系统

压缩机

原装法国“泰康”全封闭式压缩机

蒸发器

采用优质铜管带翅片式高效能换热器

冷凝方式

水冷/风冷

制冷控制

采用进口丹麦丹佛斯电子热力膨胀阀

结构及部件

外箱材质

拉丝处理不锈钢304或A3钢板静电喷涂

内箱材质

采用镜面不锈钢板SUS﹟304

绝热材料

硬质聚氨酯泡沫

门框结构

采用耐高温密封硅胶条，密封性能好，内嵌入把手，平面，美观。带防汗装置。

底板结构

采用槽钢加不锈钢板全焊接制作，承重能力强；无振动，防腐蚀性能佳。

标准配置

测试孔，观察窗，视窗灯，试样架

选配件

控制软件，232通讯接口。

安全保护

防干烧保护，压缩机超压保护，过载保护，缺水异常，超温保护。

电源电压

AC(380±38)V  三相四线+保护地线

保护装置

压缩机过热、压缩机过流、压缩机超压、可调式超温保护装置、空气调节通道极限超温、风机电机过热、总电源相序和缺相保护、漏电保护、加热管无风干烧保护、过载及短路保护、断电保护

重量

约350㎏

//

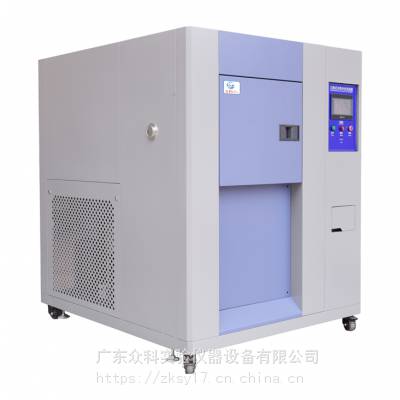

冷热冲击箱的应用

冷热冲击箱是金属、塑料、橡胶、电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶等行业，***工业、航天、兵工业、BGA、PCB基扳、电子芯片IC、半导体陶磁及高分子材料等材料行业***的测试设备， 用于测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩
