西门子ET200SP扩展模拟量输出模块4路

6ES7135-6FB00-0BA1

SIMATIC ET 200SP， 模拟式输出端模块， AQ 2xU 标准型， 包装数量：1 件， 适合用于 A0 类型的基座单元，A1， 颜色代码 CC00， 模块诊断，16 位。

西门子代理商现货供应

原装正品  质保一年

上海斌勤电气技术有限公司

发布人：康奎 （销售经理）发布

本公司签约正式的销售合同，并开具13%的增-值-税-发-票。

外地客户统一采用快递发货,也支持上门提货，货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!

在你签收后表示你对该货物没有异议!我们会给予您检测时间,并请在货物到给予确认,谢谢合作!

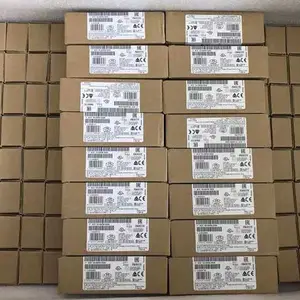

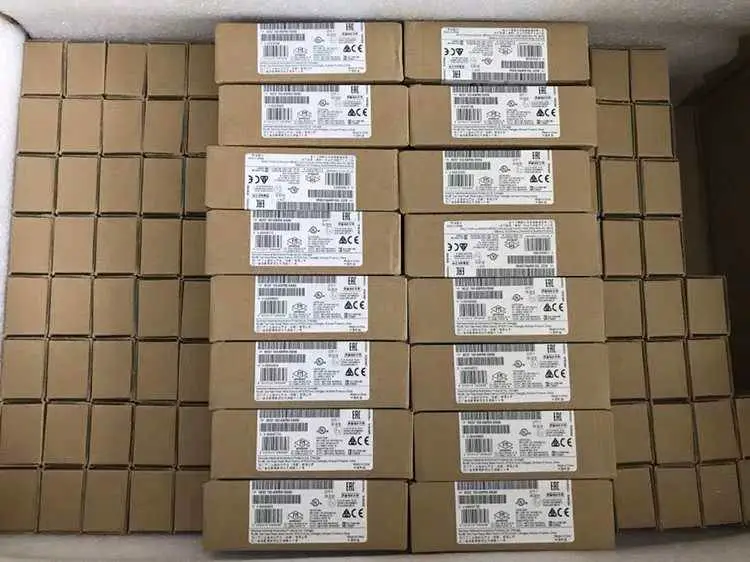

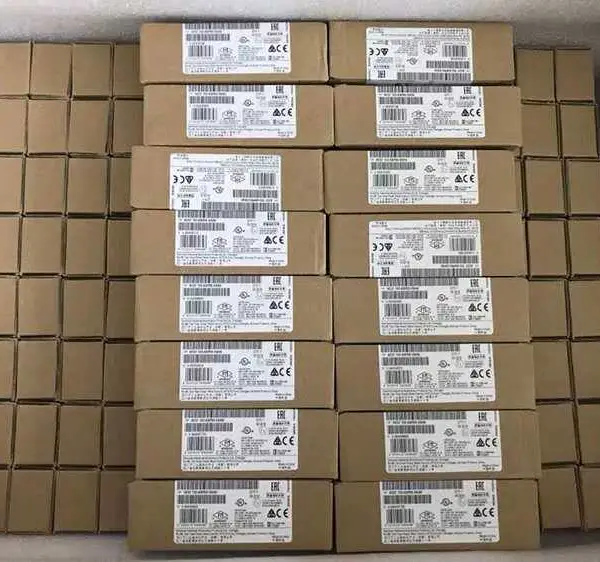

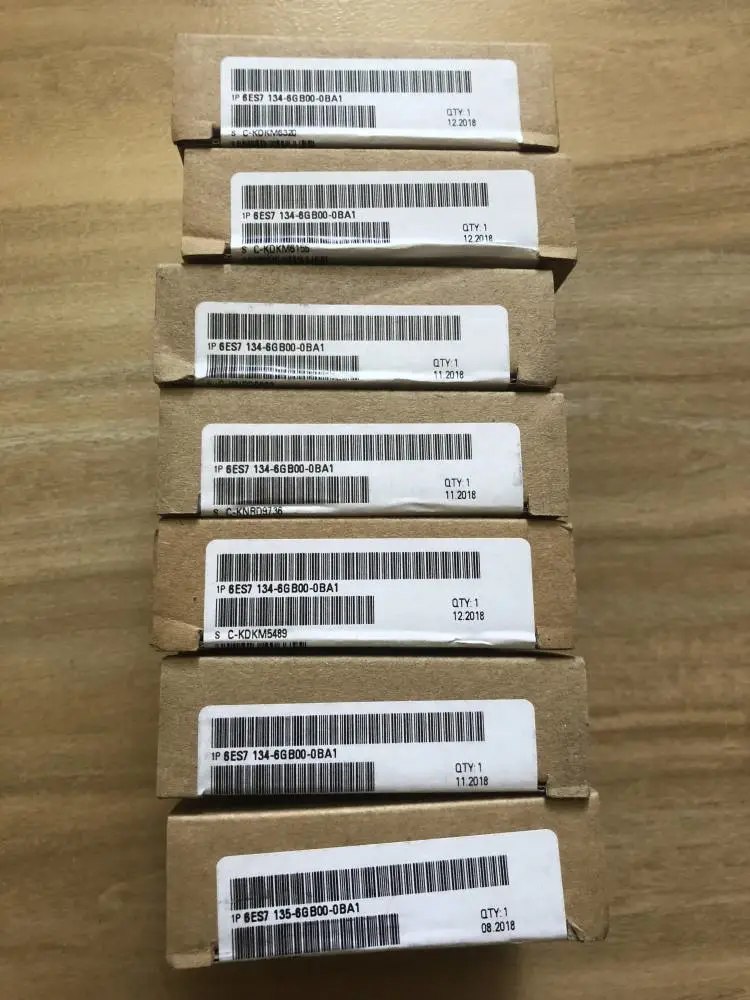

产品均为密封包装，外包装详见产品图片，白色标签上均有产品订货号和产地，各位买家在收到货后，请核对型号，无误后再拆包装、

本公司宗旨：本着以诚信为本，以顾客为中心.质量***·服务诚信·价格实惠.

为用户提供专业的自动化产品及服务！

相关西门子产品技术：

应用

模拟量输出模块包含用于 ET 200SP 的模拟量输出。

可对模块进行热插拔，从而使设备极易维护。

提供有以下模拟量输出模块：

AQ 4XU/I 标准型，用于类型 A0 或 A1 基本单元，颜色编码 CC00

AQ 2XU/I 高性能型，用于类型 A0 或 A1 基本单元，颜色编码 C00

AQ 2XU/I 高性能型，用于类型 A0 或 A1 基本单元，颜色编码 C00

设计

可用的 BaseUnit (BU)

带有适当数目端子的 BU 可用来连接单芯或多芯电缆。

所有与所用 I/O 模块的 BU 类型相符的型号都可用作 BU（参见“选型和订货数据”）。模块前面注明了可用于相应模块的 BU。

电压分配模块

通过 SIMATIC ET 200SP 的新电压分配模块，可快速建立 ET 200SP 站内所需的额外电压，且十分节省空间。由于 PotDis-BU 和 PotDis-TB 可自由组合，因而可借助于电压分配模块实现大量设计形式，根据具体需要简单改动。在站内，现有电压可以加倍，甚至可形成新的电压组.由于每 15 mm 宽度上具有 36 个端子，PotDis 模块需要的空间很小，不会影响导体截面积（ 2.5 mm?）。这些端子可以连接 48 V DC 的电压（载流能力 10 A），而 PotDis-TB-BR-W 甚至可连接 230 V AC/10 A 电压，并能够连接保护导体。

例如，PotDis 模块与模拟量输出模块结合使用时的典型应用包括为传感器提供电源电压。

负载分组

一个浅色 BU 将自组装式内部电压总线（P1、P2、AUX）分开，从而形成新的负载组。负载组的电源电压必须在该负载组的浅色 BU 处输入。

深色 BU 通过自组装的电压总线 P1、P2 和 AUX 传送左侧邻近浅色 BU 的电源电压。因此，只有右侧下一个浅色 BU 需要新馈电。每当需要形成一个新负载组

（例如，用于将电源与模块组隔离）或

该负载组同时需要的电流超过 10 A 的限值时，都需要设置另外一个浅色 BU。

端子的颜色标识

每种情况下，BU 端子处的电位由插入的 I/O 模块决定。为避免接线错误，可以通过模块特定的彩色编码标签对端子的电势进行标识。与相应 I/O 模块相匹配的彩色编码标签通过 I/O 模块的 CCxx 色码进行定义。该色码也印在模块的正面。

在带有 10 个内置跨接 AUX 端子的 BU 中，这些端子也可以使用彩色编码标签进行标识。对于 10 个 AUX 端子，提供了红色、蓝色、黄色/绿色编码标签。

标记

标签条

标签条可插到接口模块或 I/O 模块的前面并通过 STEP 7、宏命令等进行单独标记。无需其他专用夹持器。如果需要，可以随该组件方便地更换标签条。

设备标签牌

设备标签牌用于方便地识别设备（例如，符合 EN 81346）。标签牌可方便地插到所需组件上（接口模块、I/O 模块和 BU ），需要时，可方便地随组件更换。

可以使用以下部件：

薄膜标签条，浅灰色，带有 500 个标签条的卷，带孔，适合用热转印打印机进行打印

薄膜标签条，黄色，带有 500 个标签条的卷，带孔，适合用热转印打印机进行打印

卡片式标签条 (180 g/m2)，浅灰色，十张 DIN A4 纸，每张带 100 个标签条，带孔，适合用激光打印机打印

卡片式标签条 (180 g/m2)，黄色，十张 DIN A4 纸，每张带 100 个标签条，带孔，适合用激光打印机打印

设备标签牌，白色，10 张，每张带 16 个标签，适合用热转印卡片打印机或标签
