产品特性:超声波 | 是否进口:否 | 产地:杭州 |
加工定制:否 | 品牌:声晖 | 型号:SH-200I |
类型:超声波 | 外形尺寸:320*240mm | 重量:1Kg |
产品用途:声强测量 | 规格:数字式 | 频率范围:10.0-99.9KHz |
杭州声晖声强测量清洗机工作强度液体声功率超声波强度检测仪
一、声强测量仪检测原理
液体声场中的超声波强度(声功率)是超声波系统一个主要的指标。它对清洗机的清洗效果,超声波处理机的工作效率有直接的影响。声强测量仪可随时随地,快速简便地测量声场强度,并直观地给出声功率数值。
根据使用场合地不同,超声波功率测试仪可做成便携式和在线监测式。声强测量仪运用的是压电陶瓷的正压电特性,即压电效应。当我们对压电陶瓷施加一个作用力时,它就能将该作用力转换成电信号。在同样条件下,作用力越强,电压越高。若该作用力的大小以一定的周期变化,则压电陶瓷就输出一个同频率的交流电压信号。由于空化作用和其他干扰,实际的电压波形是一个主波和许多次波的叠加。我公司声场的精密型超声波频率(能量)分析仪可以直观的观察实际作用波形,并读出声强值。工作原理
二、声强测量仪设备组成
主要配件
序号
|
说明
|
序号
|
说明
|
序号
|
说明
|
1
|
仪表BNC接头
|
7
|
右翻键
|
不锈钢棒
| |
2
|
液晶屏
|
8
|
确认键
|
探棒BNC接头
| |
3
|
返回键
|
9
|
下翻键
|
可充电电池
| |
4
|
电源开关键
|
10
|
通讯接口
|
充电器
| |
5
|
上翻键
|
11
|
后盖板
| ||
6
|
左翻键
|
12
|
探头
|
三、技术指标
仪表型号
|
SH-200C
|
SH-200I
|
SH-300I
|
SH-300P
|
SH-400U
| |
测量量程(w/cm2)
|
0.01-25.40
|
0.01-25.4
|
0.01-25.4
|
0.01-25.4
|
0.01-25.4
| |
测量频率
|
10.0-99.9KHz
|
10.0-200KHz
|
10.0K-1MHz
| |||
数据显示
|
瞬时值,max值,瞬时频率,声强曲线,记录值
| |||||
存储组数
|
9
|
9
|
200
|
1000
| ||
精度
|
1%
|
1%
|
0.1%
|
0.1%
|
0.1%
| |
存储间隔
|
固定
|
可选(1-600s)
| ||||
数据导出方式
|
无
|
可连PC/PLC,可拓展三维声场分布
|
U盘存储
| |||
频率显示
|
无
|
有
| ||||
显示方式
|
3.2寸TFT(320*240)
| |||||
供电方式
|
3.7V*2可充电锂电池
| |||||
探头材质
|
常规
|
精密
|
超精密/进口
|
技术参数
四、功能优点
1、操作简单,插入清洗槽中可立即读数。
2、手持锂电池充电,待机功耗低。
3、彩屏显示声强/频率值,并实时显示声强各类统计值。
4、可根据客户需求,定制提供PC/PLC接口,方便进行远程数据采集。
5、多重数据处理,***采集数据稳定。
6、多放大倍数,可自动切换量程。产品优势

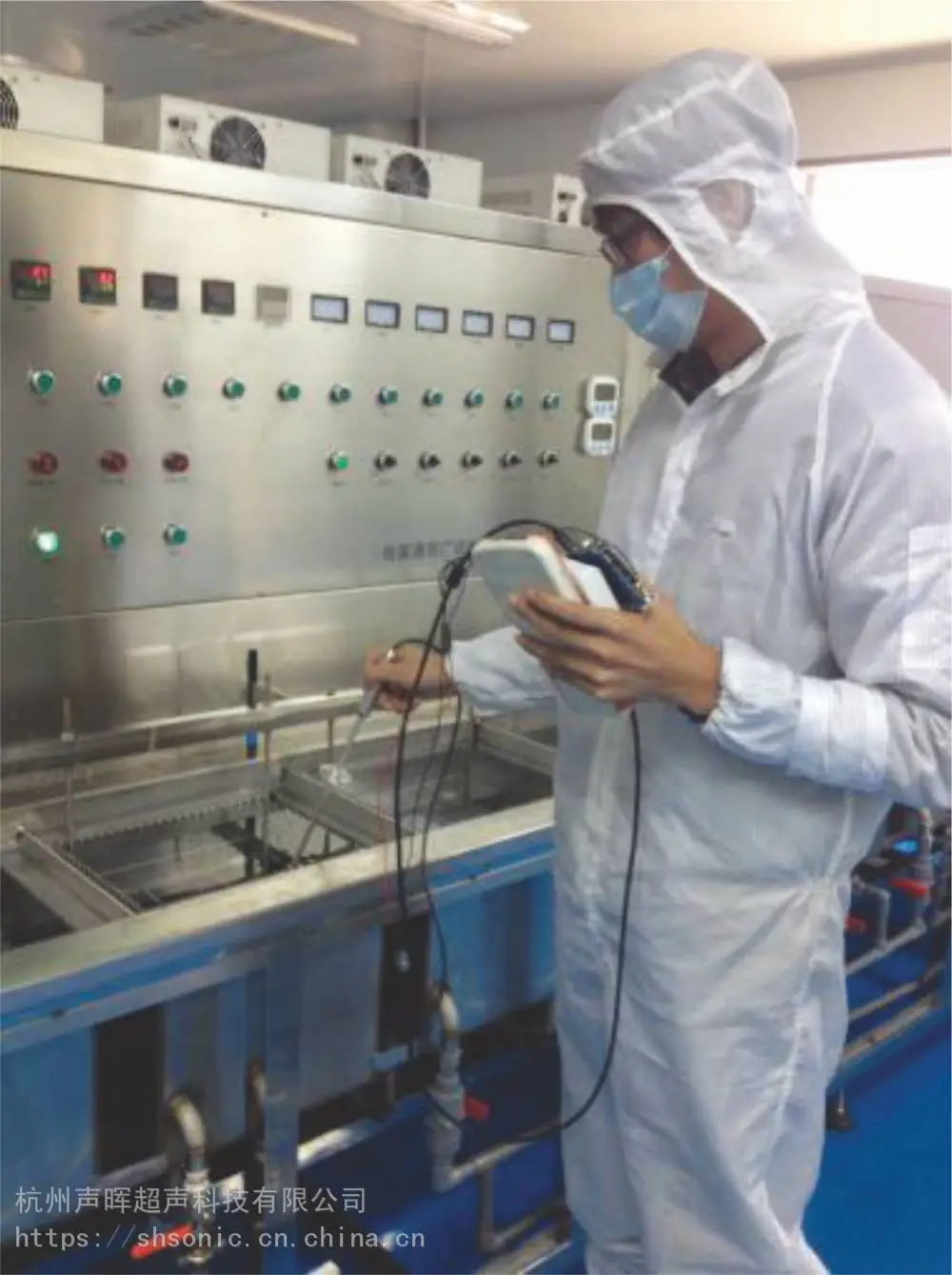

五、使用现场
