由于本实用新型包括成型为一体的减压阀及旁通阀；减压阀包括减压阀本体、阀座、导杆、调压弹簧、减压膜片及调整螺丝；减压阀本体为内部设有将其分隔为容置阀座及减压膜片的前、后空室的闸门的贯穿筒；旁通阀包括两端设有内螺纹的旁通阀本体、设有T形贯穿孔的球阀及缓冲阀逆止阀；旁通阀本体为内部设有将其分隔为容置球阀及缓冲逆止阀的前、后空室的闸门的贯穿筒，其前、后空室上方设有与减压阀导通的穿孔。

启动前正常的位置是主阀关闭，而导阀则由弹簧作用力打开，蒸汽由导阀经压力控制管进入主阀隔膜室，部分蒸汽则由控制孔流向下游，施加在主阀隔膜上的控制压力增大，打开主阀。

SpiraxSarco斯派莎克并联式高温蒸汽减压阀组

随着蒸汽流过主阀，下游压力上升，并由下游压力感应管反馈作用在导阀隔膜的下部（为了确保下游压力的稳定，应安装下游压力感应管），该作用力使导阀逐渐节流关小，与隔膜上部的弹簧作用力相平衡，从而维持主阀隔膜室内的压力，控制主阀的开度，输送适量的蒸汽，维持下游稳定的压力，当下游压力上升时，反馈压力增大，导阀关闭，主隔膜室的压力从控制孔释放，使主阀紧密关闭。下游任何的负载变化或压力的波动，都会反馈在导阀隔膜下方，从而调节主阀的开度，确保下游压力的准确稳定。蒸汽减压阀的操作必须仔细阅读，

SpiraxSarco斯派莎克并联式高温蒸汽减压阀组

SpiraxSarco斯派莎克并联式高温蒸汽减压阀组先导隔膜式蒸汽减压阀运行操作：

1）要避免存留脏物、杂物进入蒸汽减压阀减压保障系统。新建或者改造工程的减压系统管网，很可能遗留沙粒、麻丝、杂物。投运前，一般都应进行水冲洗，满足清洁要求后，***装上蒸汽减压阀和过滤器滤芯，这样才能避免杂物流入减压阀，***减压阀卡芯现象。在系统进入工作后，保障减压系统的水流畅通与否，与设置在系统上的过滤器流通能力关系密切，如滤芯被杂物严重吸附，则会影响减压阀的工作，为此必需对过滤器进行定期检查，及时清除污秽。实践表明这项工作2至3个月必须进行一次，有些可调式(弹簧式、薄膜式)减压阀，其主阀或者导阀自身设置过滤器，同样需要定期拆洗滤芯。

2）1用1备的蒸汽减压阀组应定期轮换工作。设计时减压阀应两套并列安装(1用1备)。减压通路两侧都辅以波纹管密封截止阀，可启闭任一减压通道，为使并列的两套减压阀通道能正常工作，常规一个月轮流交换一次，搁置时间过长减压通道死水结垢，减压元件阀芯会卡住失效。

3）注意蒸汽减压阀的减压保障系统。无论选用比例式还是可调式减压阀，其减压比P1∶P2不宜选择过大，一般应控制在10∶1之内。超过这个范围易产生气蚀现象，损坏阀件，产生啸叫噪音。有些活塞式减压阀，制造厂在其阀体上加工一个直径1.5mm左右的小孔，其功能是让阀芯运动时起到透吸气作用，维护管理时应注意千万不要将小孔塞住，否则影响减压阀的正常运行。

4）加强蒸汽减压阀保障系统的管理，要注意观察减压阀本身的工作动态。阀前、阀后压力数值接近，表明减压阀本身已存在故障。即活塞式减压阀的阀芯与阀体间的平面密封橡胶件损坏；薄膜式可调型减压阀主阀膜片有裂痕及导阀连通管堵塞，造成减压阀减压作用削弱或者失效。

SpiraxSarco斯派莎克并联式高温蒸汽减压阀组

组装时，仅需于旁通阀本体两端内螺纹上螺锁旋接进水管及出水管。使用时，开启旁通阀上的球阀，接通进水管的水源，经旁通阀本体前空室上方穿孔导向减压阀本体的前空室，经减压阀减压后，自减压阀本体后空室经旁通阀本体后空室上方穿孔向下压迫缓冲逆止阀，而使水源经旁通阀本体的后空室向出水管导出。欲调整水压时，旋转调整螺丝，以调整减压阀本体内部的压力即可。当需检修减压阀时；只需扳动插装于球阀上的球阀把手，使得球阀的贯穿孔仅能导通旁通阀的前、后空室，截断导向减压阀的水源，便可检修减压阀。即本实用新型实施开启减压状态、调整减压效果、检修减压阀及关闭使用等动作时，皆可藉由简易的扳转球阀把手或旋转调整螺丝来达到，不仅安装、维修、保养迅速便利，而且使用性能好、成本低，从而达到本实用新型的目的。

SpiraxSarco斯派莎克并联式高温蒸汽减压阀组

 SpiraxSarco斯派莎克并联式蒸汽减压阀组技术参数 :

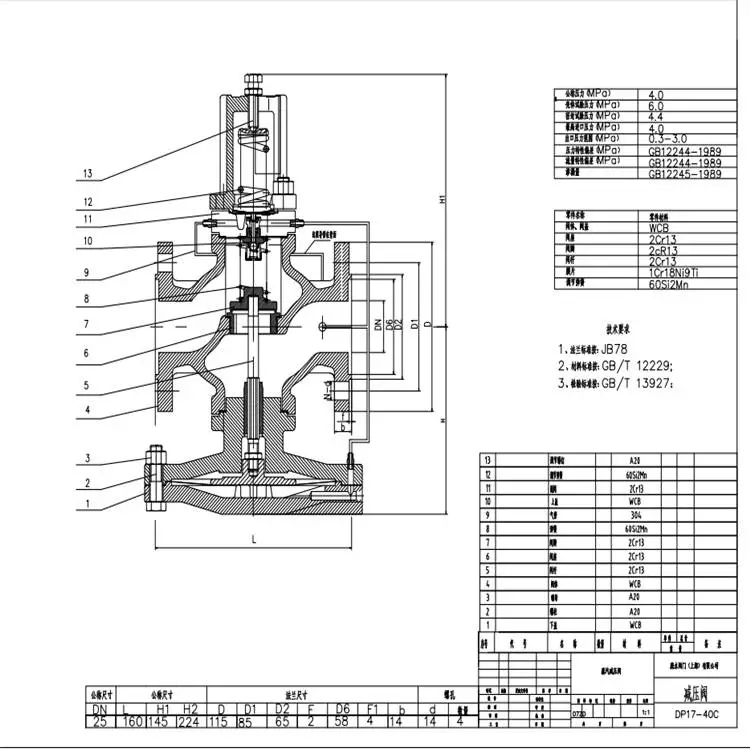

SpiraxSarco斯派莎克并联式高温蒸汽减压阀组外形尺寸

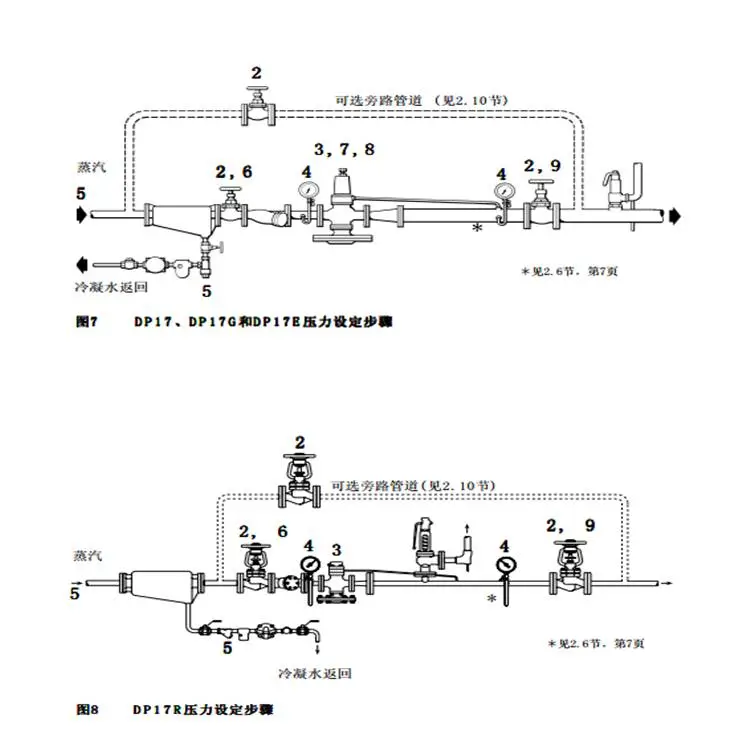

SpiraxSarco斯派莎克并联式高温蒸汽减压阀组蒸汽减压阀在安装时，应注意以下几点事项。

1、安装前需检查阀门口径、弹簧压力范围等参数，确保蒸汽减压阀与选型数据参数相符。由于减压阀口径一般比蒸汽管道小，在连接时要采用变径。为了合理的蒸汽流速和流动的平稳，减压阀下游的管径一般必须加大，以防止限流，确保减压阀的能力满足规定值。

2、减压阀和配套阀门安装前，必须清洗管道系统，以防焊渣、杂物等流入阀内，确保阀门可以正常工作。任何杂质或多于的连接材料都有可能影响减压阀的正常工作或使用寿命。

3、在安装蒸汽减压阀前，安装有能够过滤管道中杂物的100目蒸汽过滤器。滤网要采用抗冲蚀不锈钢滤网，滤头侧装，避免积水。

4、蒸汽减压阀一般建议安装在水平管道上，要按照阀体上的箭头方向安装，不能装反。所有林德伟特蒸汽减压阀在阀体上都有安装方向箭头示意。在垂直方向上，一般减压阀不能倒装，否则冷凝水的集聚会影响蒸汽减压阀的正常使用。

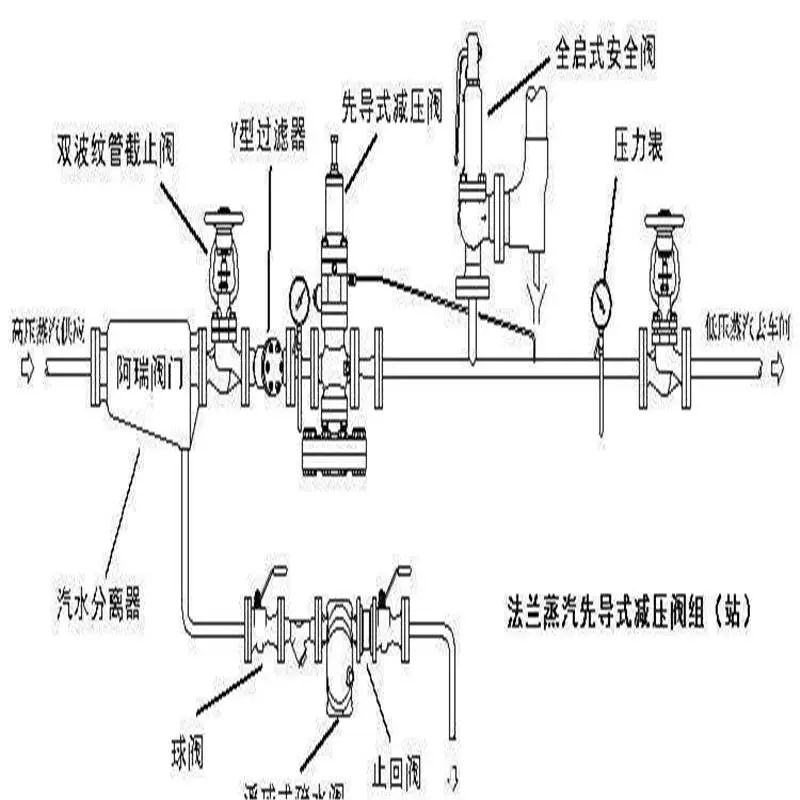

5、蒸汽减压阀的旁通管道上安装蒸汽截止阀，排除管路中的冷凝水和汽水混合物，防止减压阀开启时，产生积水和垃圾，损坏减压阀。

6、蒸汽减压阀的前端应该安装汽水分离器或疏水阀，减少和消除水锤及冲蚀。蒸汽减压阀前安装高效汽水分离器可有效提高蒸汽减压阀的使用寿命，减少冷凝水的冲蚀影响。

7、蒸汽减压阀的调节比，若流量变化较大，建议并联减压站分程控制使用。蒸汽减压阀长期处于低开度15%以下或开度85%以上，会降低减压阀的寿命。为了防止建议阀失效导致安全事故，应该在减压阀下游安装蒸汽安全阀。安全阀的整定压力要高于减压阀的上偏差，但是要低于设备或控制阀关闭的压力。蒸汽减压阀前后应该安装压力表，以便调试和日常观测。
