DP17斯派莎克导阀型隔膜式单回路蒸汽减压阀组 DP17斯派莎克导阀型单回路蒸汽减压阀组 产品说明

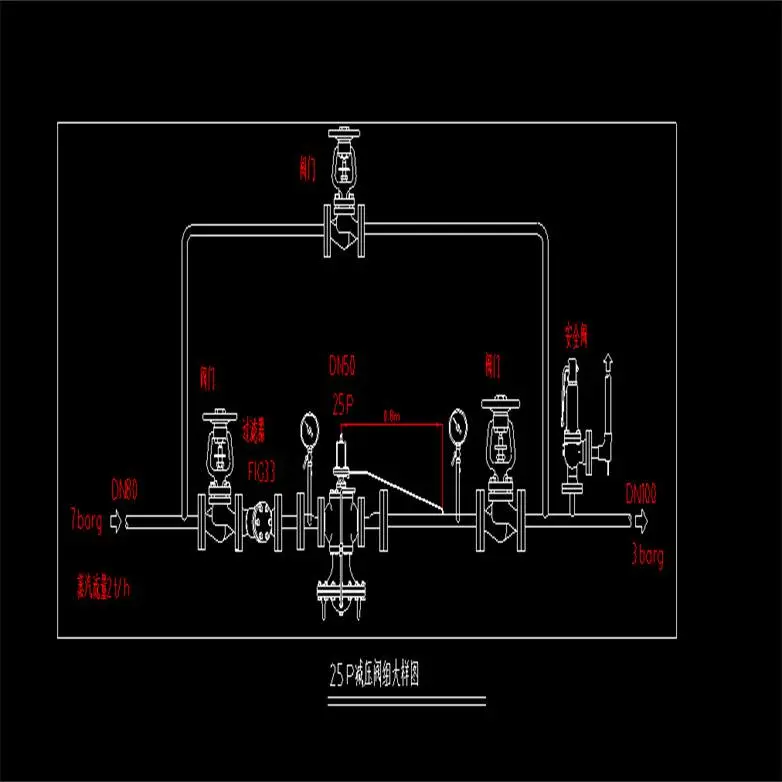

摘要本实用新型涉及一种中低压减压阀组，包括截止阀、减压阀和安全阀，所述的进口连接管路通过截止阀与过滤器的进口连接，过滤器的出口经减压阀和截止止回阀与出口连接管路，出口连接管路上安装有安全阀，进口连接管路和出口连接管还并接有旁通管，旁通管上安装有旁通截止阀。本实用新型将截止阀、过滤器以及减压阀和截止止回阀连接在进口连接管和出口连接管，集成化程度高，结构紧凑。本实用新型可模块化生产，生产简便，其进口连接管和出口连接管与现场管路连接，现场安装方便，大幅度提高了现场安装效率，缩短安装周期。本实用新型在进口连接管路和出口连接管还并接有旁通管，通过旁通管上的旁通截止阀，便于维修及不间断工作。

DP17斯派莎克导阀型隔膜式单回路蒸汽减压阀组

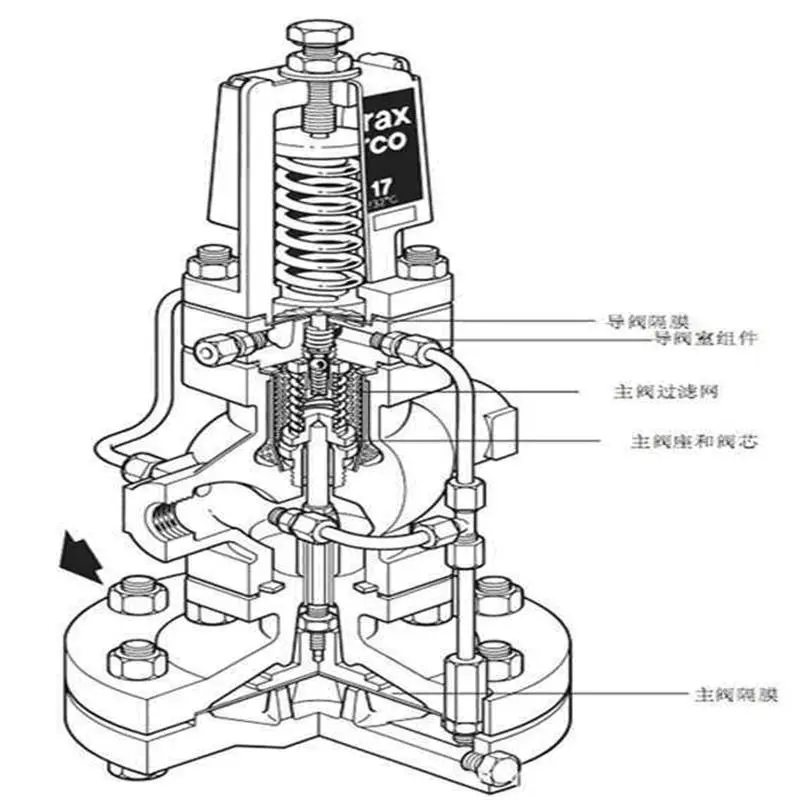

导阀型减压阀广泛应用于蒸汽系统，无论上游蒸汽压力的变化或下游负荷的波动，减压阀均能实现精克稳定的压力控制。新型先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。 斯派莎克蒸汽减压阀的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

应用：采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。

DP17斯派莎克导阀型隔膜式单回路蒸汽减压阀组

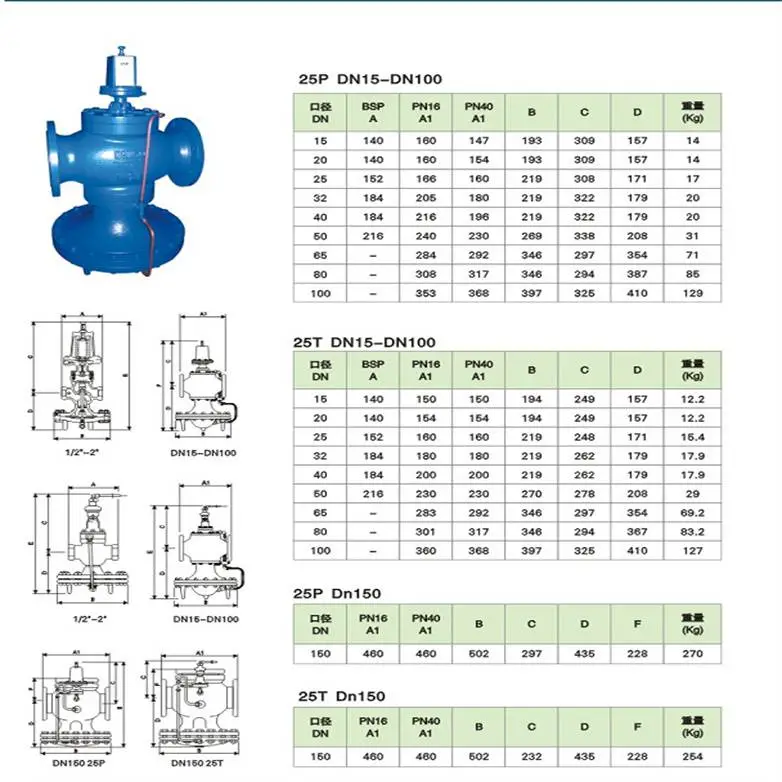

DP17斯派莎克导阀型单回路蒸汽减压阀组外形尺寸

DP17斯派莎克导阀型隔膜式单回路蒸汽减压阀组

DP17斯派莎克导阀型单回路蒸汽减压阀组流量系数

主要材料

DP17斯派莎克导阀型隔膜式单回路蒸汽减压阀组减压阀主要参数
