KA1-2常闭触电断开，使KA2线圈不得电。KA1-3常开闭合，使接触器KM线圈得电，KM-3常开闭合自保。电机启动。，松开按钮SB，看图中各元件动作状况，由于这时接触器KM吸合自保，所以电机连续运行。咱们看图中变化，由于KM吸合，常闭触点KM-1断开，常开触点KM-2闭合。，再次按下SB不松开，由于这时KM-1是断开的，KM-2是闭合的，所以，KA2线圈得电，KA2-1断开，使KA1线圈不能得电。


继电器测试电源是专为测试电磁继电器性能参数而设计的供电系统。它实际上是用较小的电流去控制较大电流的一种“自动开关”。测试电源可检测继电器的额定工作电压、吸合电流、释放电流、触点切换电压和电流等参数。台湾洛仪继电器测试电源系列具有动态响应快、功率因素＞0.99、可持续稳定输出能力、大屏幕液晶显示器可显示参数、状态及报警等全麺的数据、输出具有恒压、恒流、恒功率模式、支持多种通信接口，支持SCPI语言，简便易用等特点，为继电器在电路中起着自动调节、安全保护、转换电路等作用中提供和依据。适用于各类继电器测试、电子元器件测试、大学或职业培训机构、工作间、实验室、LED灯执行老化和功能测试等领域。
继电器测试电源特点：
支持多种通信接口，支持SCPI语言，简便易用；
动态响应快、功率因素＞0.99；
可持续稳定输出能力；
采用FPGA数字化控制技术，整体模块化设计，稳定性更好，可靠性更高；
采用线路设计，低纹波、低噪声、高稳定性、无高频干扰信号；
使用的直接数字合成（DDS）波形产生技术，频率稳定性高，连续性好；
按键加飞梭编码器调节输出参数，可以做到微调与快速输入调节，操作更便捷；
多种操作模式编程输出，可实现模拟各种复杂的用电环境；
各种保护功能（OVP，OCP，OPP，OTP及编程保护）；
支持上位机操作功能，配有上位机软件及外部通讯接口；
优化性系统散热，可使设备长时间运行并数据的稳定性；

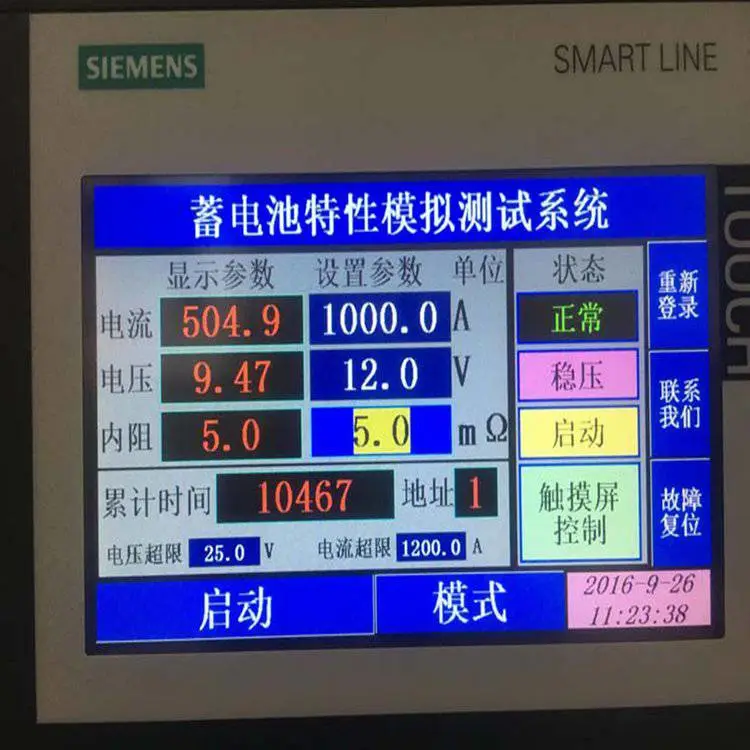

大屏幕液晶显示器、可显示参数、状态及报警等全麺的数据；
大功率、快响应、数字化；
数字控制器+PLC+工业PC；
模块化、单元化组建结构。

支持RS232（标配），RS485（选配），GPIB（选配）等通信接口；
保护功能完备：输入缺相保护、输入过欠压保护、输出短路保护、输出过压保护、 输出过流保护或限流保护，内部过热保护。
适用场合：DC28.5V地面直流电源应用于航天、地面雷达站、舰船、潜艇、计算机站、军事仪器仪表和进口设备的电源设备。
工作模式：具有恒电压、恒电流两种工作模式；

交流恒流源采用SPWM高频脉宽脉宽调制，IG实现输出，可以调制输出电流及频率，响应速度快，恒流精度高、能长期稳定工作。并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化，不受人为因素的影响；体积小，，可靠性和维护相对于传统调压器方式具有明显；主要用于特定产品电流热效应测试和应用的场所，如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器等需要设定额定电流、动作电流、短路电流等热效应进行测试的场合；低压电器生产制造企业、电器检测机构、电器科研单位、高校实训基地；塑壳断路器延时特性测试与校验设备、塑壳断路器瞬动特性测试与校验设备、小型断路器瞬动特性测试与校验设备、精益生产检测线。


1 串行通讯接口
电源选配RS232或RS485接口并提供通讯协议。
2 外部模拟量接口
支持0V-5V，0V-10V，4-20mA外部模拟电压调节、电流调节和电压反馈、电流反馈。
3 泄放装置
泄放装置可用于电机在做试验测试时消耗电机产生的反冲能量，防止反冲电压造成电机控制器损坏。
4 开关信号控制装置
干触点远程开关控制断开有输出，闭合无输出 。
