TBB型用于10kV线路高压电容补偿柜

湖北双友电气小张向您介绍双友生产TBB型用于10kV线路高压电容补偿柜，大型工况TBB型用于10kV线路高压电容补偿柜。我公司成立于2011年，是一家以生产制造、销售高压固态软起动柜，水阻柜，进相器，电容补偿柜，DCS系统为一体的高新技术企业。

高压电容补偿柜以高可靠性、易操作、高性能为设计目标，满足用户对提高配电电网的功率因数的迫切需要。

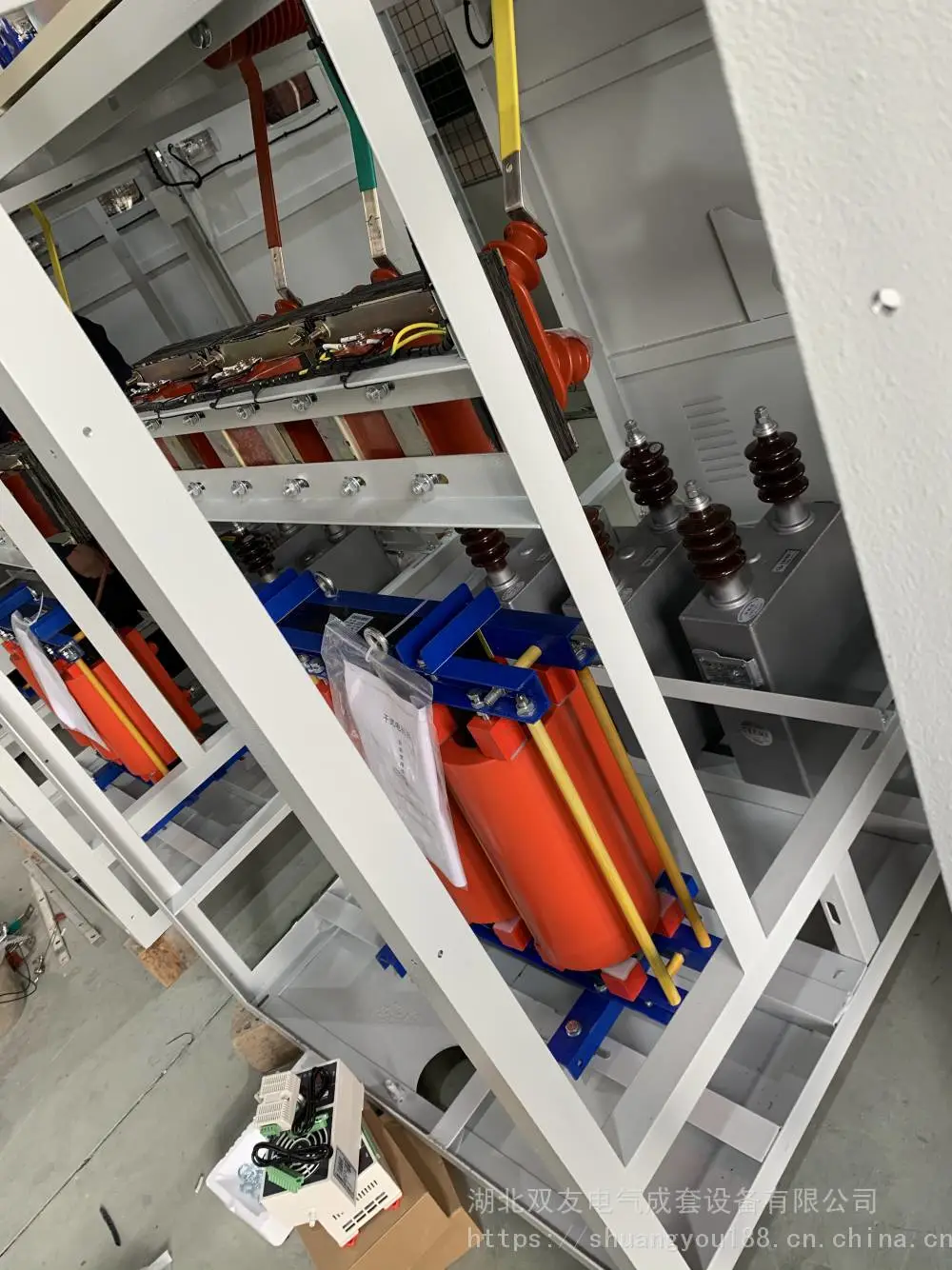

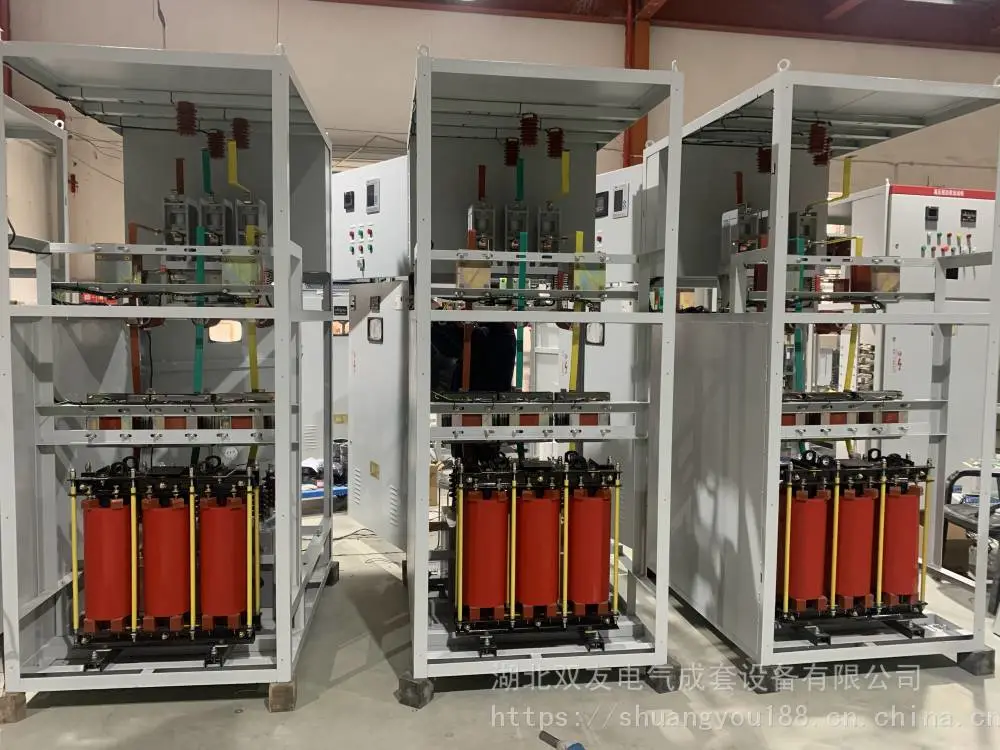

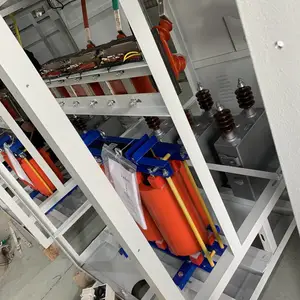

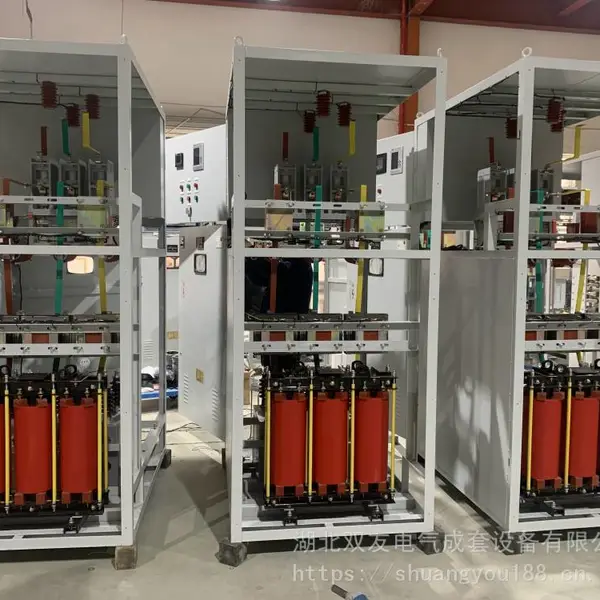

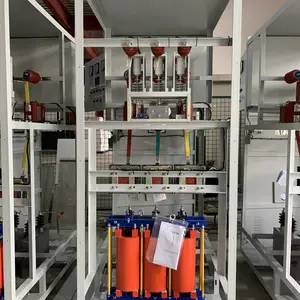

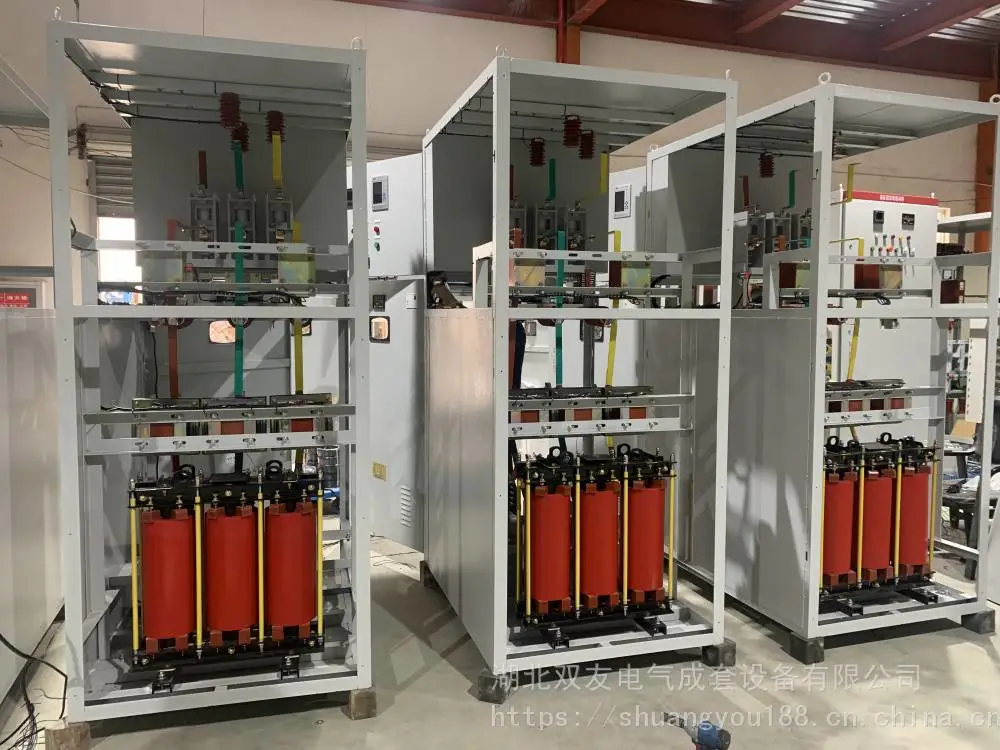

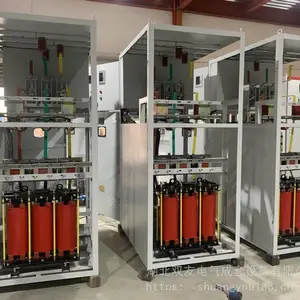

TBB型用于10kV线路高压电容补偿柜，主要由交流真空接触器、全密封高压并联电容器、高压控制器、无线电流互感器、电压互感器、避雷器、联接母线等组成。用无线发送和接收电流信号或户外电流CT至高压无功控制器作为电流采样。

高压电容补偿柜自动投切原理：

测量电源侧母线电压和电流，计算网络的无功功率Q1，根据无功功率与电容器设定门限相比较进行自动投切，当Q1大于投入门限Qt时，经过设定延时，装置投入运行；当Q1大于切除门限Qq时，（电容器投入过补偿的容量，此时功率因数应为负值）经过设定延时后，装置退出运行。    　

高压电容补偿柜根据母线的实际运行参数，适当改变Qt、Qq的设定值，以取得经济效益，且***装置不发生投切震荡。装置电容器内安装放电电阻。

高压电容补偿柜使用条件    　　

海拔高度：≤1500m    　　

环境温度类别：-40/A，-25/B 45℃（户内）60℃（户外）    　　

相对湿度：40℃（或45℃）时，20%～90%    　　

安装场所应无有害气体及蒸汽，且无导电性尘埃。    　　

安装场地应无剧烈震动和冲击。

高压电容补偿柜主要参数    　

额定电压10kV和6kV两种。    　　

高压电容补偿柜控制柜中工作电压：～220V±20％。    　

高压电容补偿柜控制方式：电压、无功功率、时段。    　

测量精度：电压误差≤0.5％，电流误差≤1％，无功、有功误差≤1％，功率因数±2％。    　高压电容补偿柜具有过流、过压、欠压、缺相保护功能，补偿装置从电网断开后，经内部放电部件自动将残余电压降低到50V以下。
