YD43H-16C先导超大金属膜片蒸汽法兰式减压阀  YD43H超大金属膜片蒸汽法兰式减压阀产品说明

 本实用新型便利型膜片式减压阀，在需要清洁阀芯时，先将阀盖、压缩弹簧、螺纹挡片和调压螺母取下，然后将阀盖倒置，接着以提拉块的一角先通过通孔倾斜伸入阀盖的方式，将提拉块整体置入阀盖内，***以阀盖为工具，将阀芯取出。阀芯取出后，再按照同样的操作将阀盖与提拉块分离。

本实用新型便利型膜片式减压阀，在螺栓的头部增设了提拉块，使螺栓除具有联接内部零件功能外，还可通过与阀盖配合来对阀芯进行拆卸，无需额外工装。这样，不仅方便了用户对减压阀日常的使用及维护，同时不影响产品总体成本。

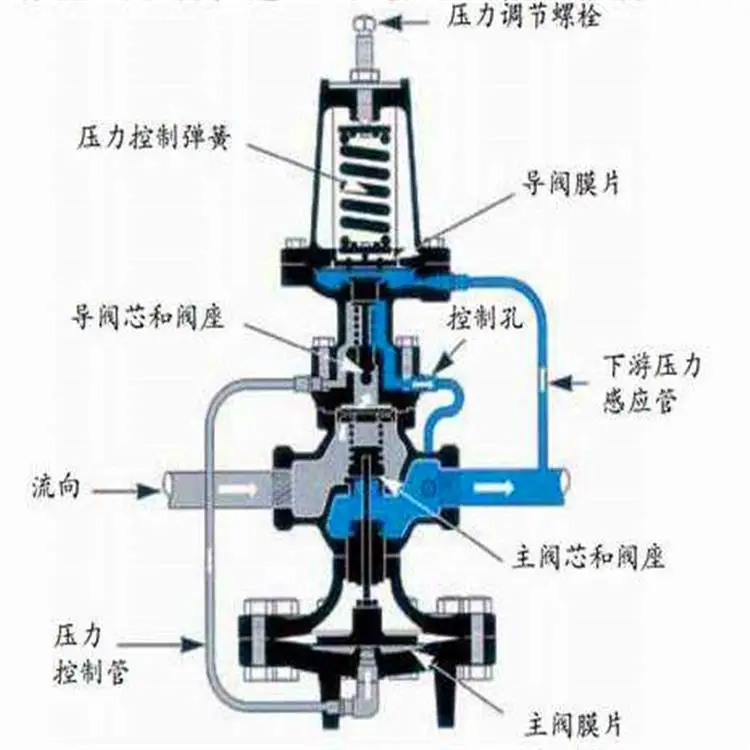

上述实施例仅用于解释说明本实用新型的发明构思，而非对本实用新型权利保护的限定，凡利用此构思对本实用新型进行非实质性的改动，均应落入本实用新型的保护范围。斯派莎克蒸汽减压阀通过外部压力感应管感应下游压力，调节主阀开度并维持压力稳定。在下游无负额时，主阀可以关闭。

斯派莎克25系列导阀型隔膜式调节阀，通过对同一主阀、不同型号导阀的多元化组合，可***控制蒸汽温度和/或压力,

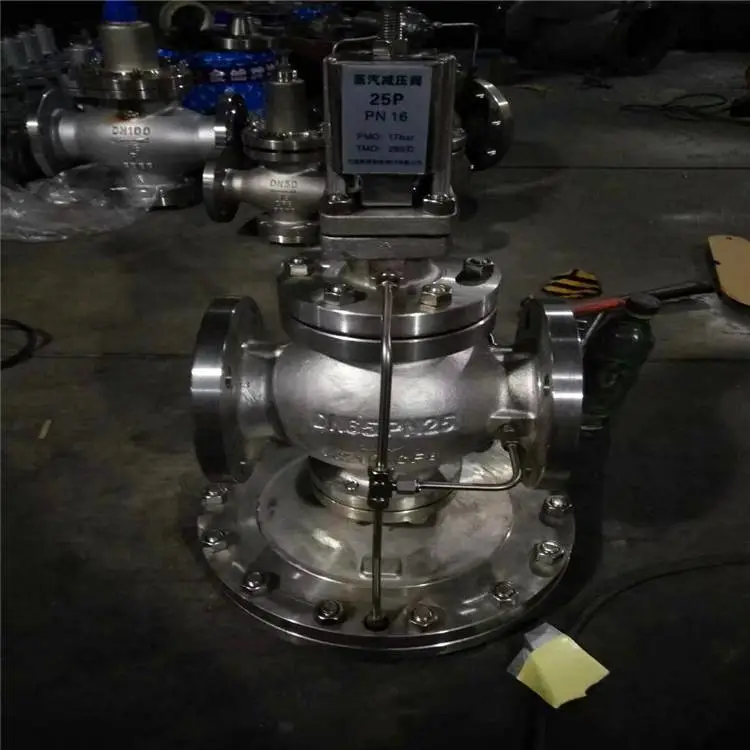

斯派莎克蒸汽减压阀25P系列的设计是依据使用者的需求，其多元化的组合在工***没有其它的减压阀可与之媲美.为了实现多目标控制设备的独立性和经济性，可在同一个主阀上组合多种控制，无论是温度控制、压力调节还是二者在一起，都能做到反应迅速、控制准确、可靠同时，25系列蒸汽减压阀的所有零件均能够分解检查或保养，而无需移动管路中的主阀体。正确的选型和安装保养。更能***其长期无故障的工作。

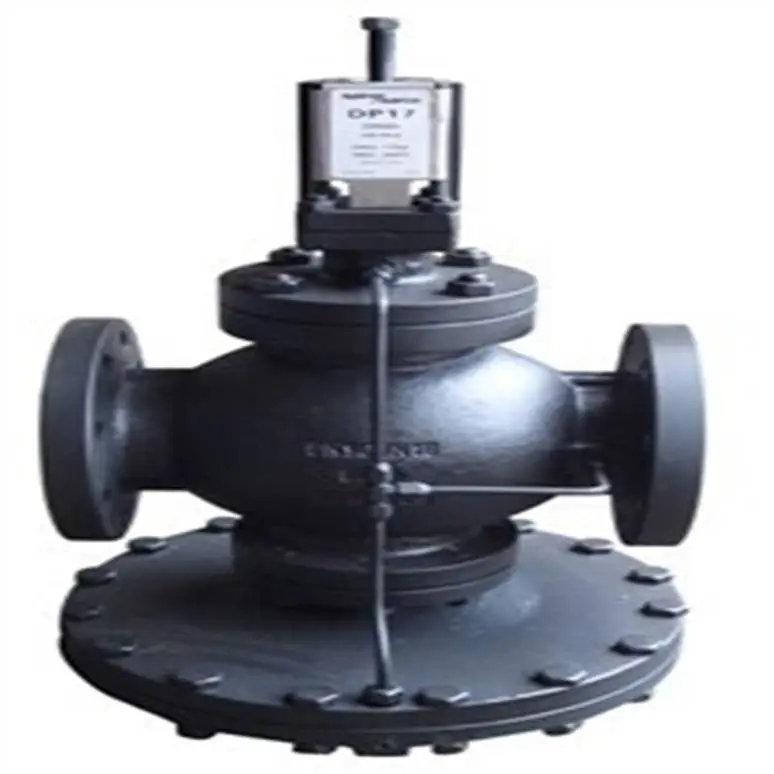

YD43H-16C先导超大金属膜片蒸汽法兰式减压阀

YD43H-16C先导超大金属膜片蒸汽法兰式减压阀 使用优点：

本减压阀无需外部动和，减少安装费用。

通过准确控制压力，提高过程效率，改进产品质量。

减压阀多种控制组合，减少总的投资费用。

减压阀各种备件可以互换，减少备件库存费用。可使用于危险区域。

1.减压比高达20:1,过去的两段减压现在用一段即可实现。

2.由于膜片大,又采用外部检测构造,可以控制稳定的二次侧压力。

3.由于Cv值大,流量及控制能力的飞跃提高,比通常的公称通径小1~2个号码的产品也可使用。

4.由于阀门为单球形,其密封性提高,渗漏量极小。

5.可管理0.02Mpa以下的低压。

YD43H-16C先导超大金属膜片蒸汽法兰式减压阀

阀体:铸钢/不锈钢.阀内件：不锈钢.膜片：不锈钢。

*二次侧压力的检测方法：

一般为外部测方法,也生产其他规格的内部检测方法的产品,但其Cv值要小。

*减压比:20:1。

*二次侧调整压力:一次侧压力(表压)的85％以下。

*最小压差:0.05 Mpa(0.5kgf/cm2)。

*阀座渗漏量:额定流量的0.01％以下。

YD43H-16C先导超大金属膜片蒸汽法兰式减压阀

YD43H超大金属膜片蒸汽法兰式减压阀流量系数（Cv）

25P超大金属膜片蒸汽减压阀主要技术参数和性能指标

壳体试验不包括膜片、阀盖。

YD43H超大金属膜片蒸汽法兰式减压阀主要零件材料

蒸汽减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，***地将出口压力维持在设定植上，并可根据需要调节设定值达到减压的目的。该阀减压，性能稳定、***、安装调节方便，使用寿命长。蒸汽减压阀的使用寿命和减压效果与蒸汽减压阀的质量有关，与蒸汽减压阀的选型也息息相关，但是瓦特节能发现，蒸汽减压阀的正确安装时影响蒸汽减压阀最常见的因素。如何正确安装蒸汽减压阀，必须注意几个重要的技术细节。

YD43H-16C先导超大金属膜片蒸汽法兰式减压阀

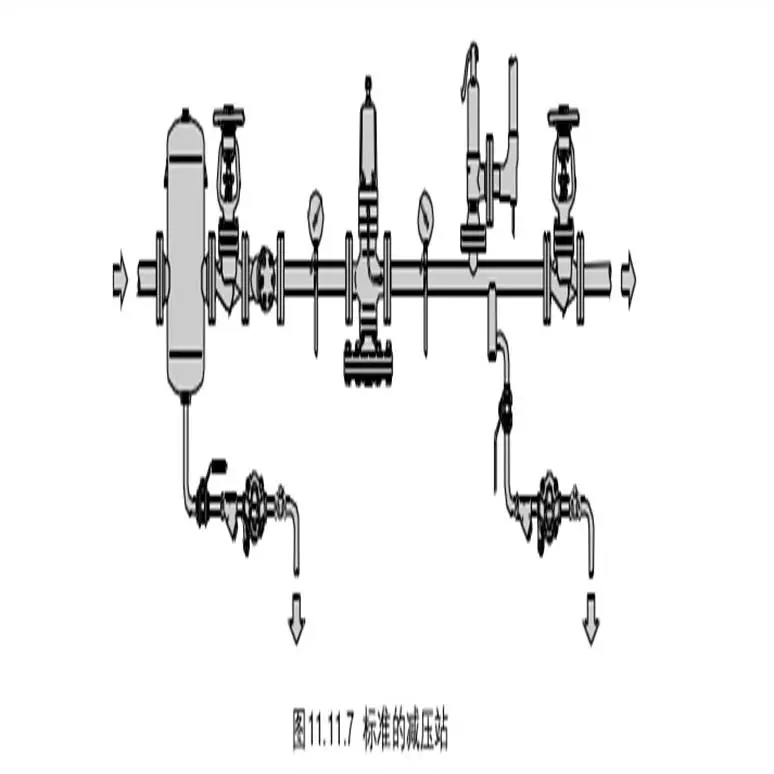

首先，安装前需要仔细检查阀门口径，弹簧压力范围等参数，确保蒸汽减压阀与选型数据参数相符。蒸汽减压阀作为一种自动调节阀，每个减压阀必须依据实际工作参数（上游压力、压差、流量、最小流量）进行选型，一般不建议简单按照蒸汽管道口径来选择蒸汽减压阀，这也是现场经常发现的减压阀安装错误之一。由于减压阀口径一般蒸汽管道小，在连接时要采用异心变径。为了合理的蒸汽流速和流动的平稳，减压阀下游应该按照相应的相同流速和体积流量放大选型。

　　大家都知道想要机器的使用寿命长，那使用设备的时候就不仅仅是要后期维护保养，正确的使用方法是否正确也是很重要的，今天小编给大家分享都便是此设备的正确操作安装方法及注意事项，下面我们一起来看看。

YD43H-16C先导超大金属膜片蒸汽法兰式减压阀

　　首先给大家分享下减压阀的操作须知

　　警告  (1)不许用裸手直接接触阀体，否则可能造成***。

　　注意  (1)在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。

　　(2) 通过旁路管线的二次侧压力必须低于设定压力。否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。

　　(3) 当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。

　　(4) 管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。(管路中产生的铁锈可能造成故障)

　　(5) 对于带手柄的型号，确实需要进行手动操作时，应首先按下手柄，再进行转动调整；此时，不可用力过大或转动过快，以免损坏手柄。

YD43H-16C先导超大金属膜片蒸汽法兰式减压阀 减压阀调压步骤

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对出口压力），然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开；

3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧

4螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力，须从***步开始重新调整，即只能从低压向高压调。

YD43H-16C先导超大金属膜片蒸汽法兰式减压阀 订货须知：

一、使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
